A (mm)
RF 20 0.75 Ø 226.5±0.2
RF 40 1.25 Ø 396.5±0.2

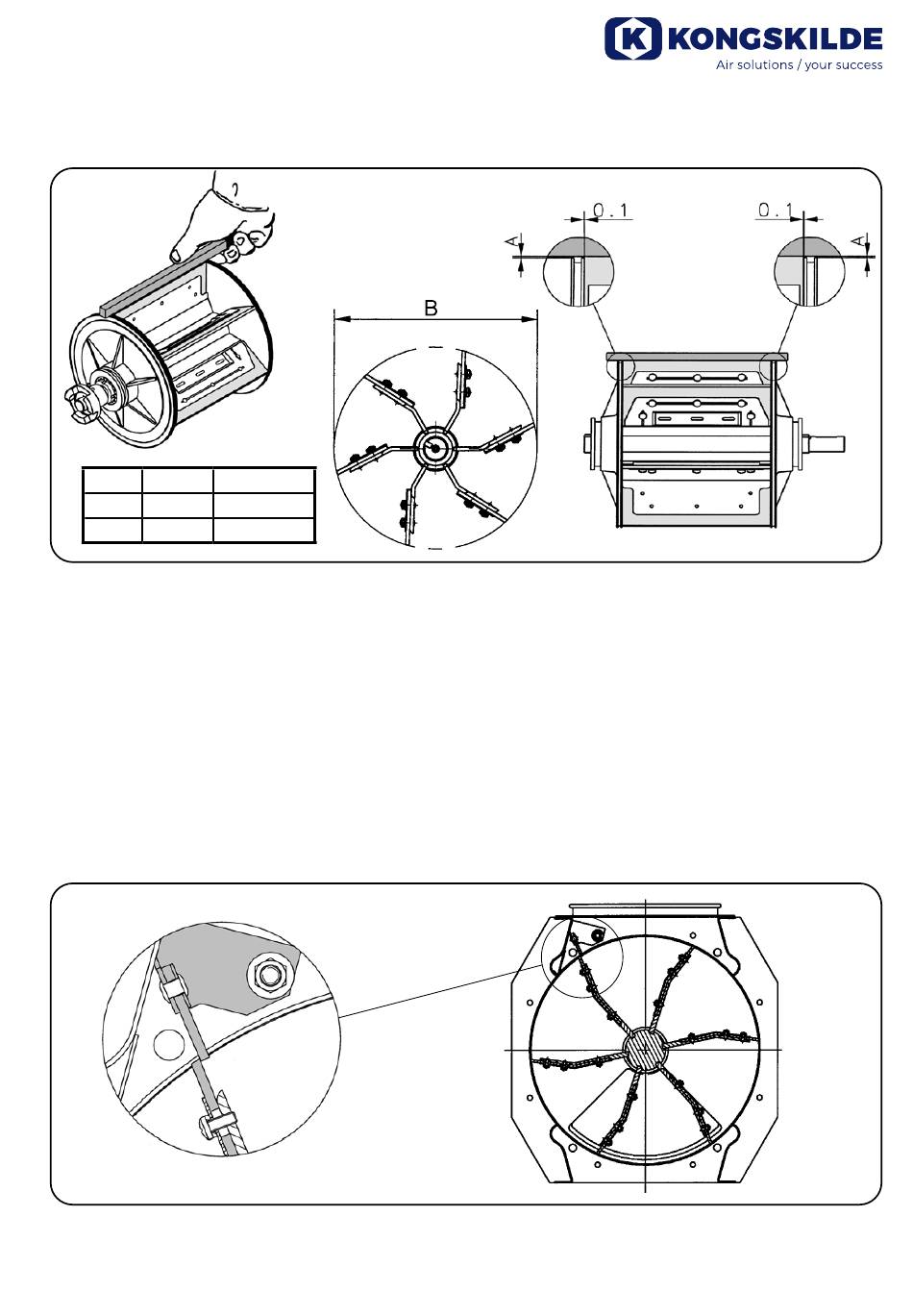

Læg en retskinne over tætningspladerne og kontroller,
at pladerne er helt lige, og at afstanden mellem retskin-
ne og sidedæksler er som vist (brug en afstandssøger).
Vær opmærksom på, at der i begge sider mindst skal
være 0,1 mm mellem side dæksler og tætningsplader.
Når tætningspladerne fastspændes på rotoren, vil de
udvide sig lidt i enderne. Kontroller derfor afstanden
mellem sidedæksler og tætningspladerne, efter at pla-
derne er fastspændte. I enkelte tilfælde kan det være
nødvendigt at afmontere pladerne igen og slibe lidt af
enderne, for at få den nødvendige tole rance.
7 - Kontroller at afstrygeren er justeret, så den netop når ned til tætningspladerne. Hvis ikke, løsnes de 2 M8
møtrikker, og afstrygeren justeres op eller ned.
B (mm)
Hvis afstanden mellem sidedækslerne og tætningspla-
derne er for lille, kan motoren blive overbelastet.
6 - Celleslusen samles igen i modsatte rækkefølge.
Vær opmærksom på, at der også skal være mindst 0,1
mm mellem sidedæksler og rotorens skovlblade.
Kontroller med et søgerblad, at der ikke er opstået
skævheder ved montagen, så tolerancen er blevet for
lille.
