Honeywell Braukmann DR300 Einbauanleitung

Verfügbare Sprachen

Diese Anleitung herunterladen

Bauteile • Components • Pie ` ces • Součásti

➀ = Pilotventil

Pilot valve

Vanne pilote

Řídící ventil

➁ = Filtereinsatz

Filter insert

Garniture de filtration

Sítko

➂ = Absperr-Kugelhahn

Manual ball valve

Clapet a ` bille

Kulový ventil

Einbau • Installation • Installation • Instalace

❶

max. 16 bar

min. 0,7 bar

All manuals and user guides at all-guides.com

Einbau-Anleitung • Installation Instructions

Instructions de montage • Montážní návod

②

max. 80°C

③

①

③

❸

DR300

❷

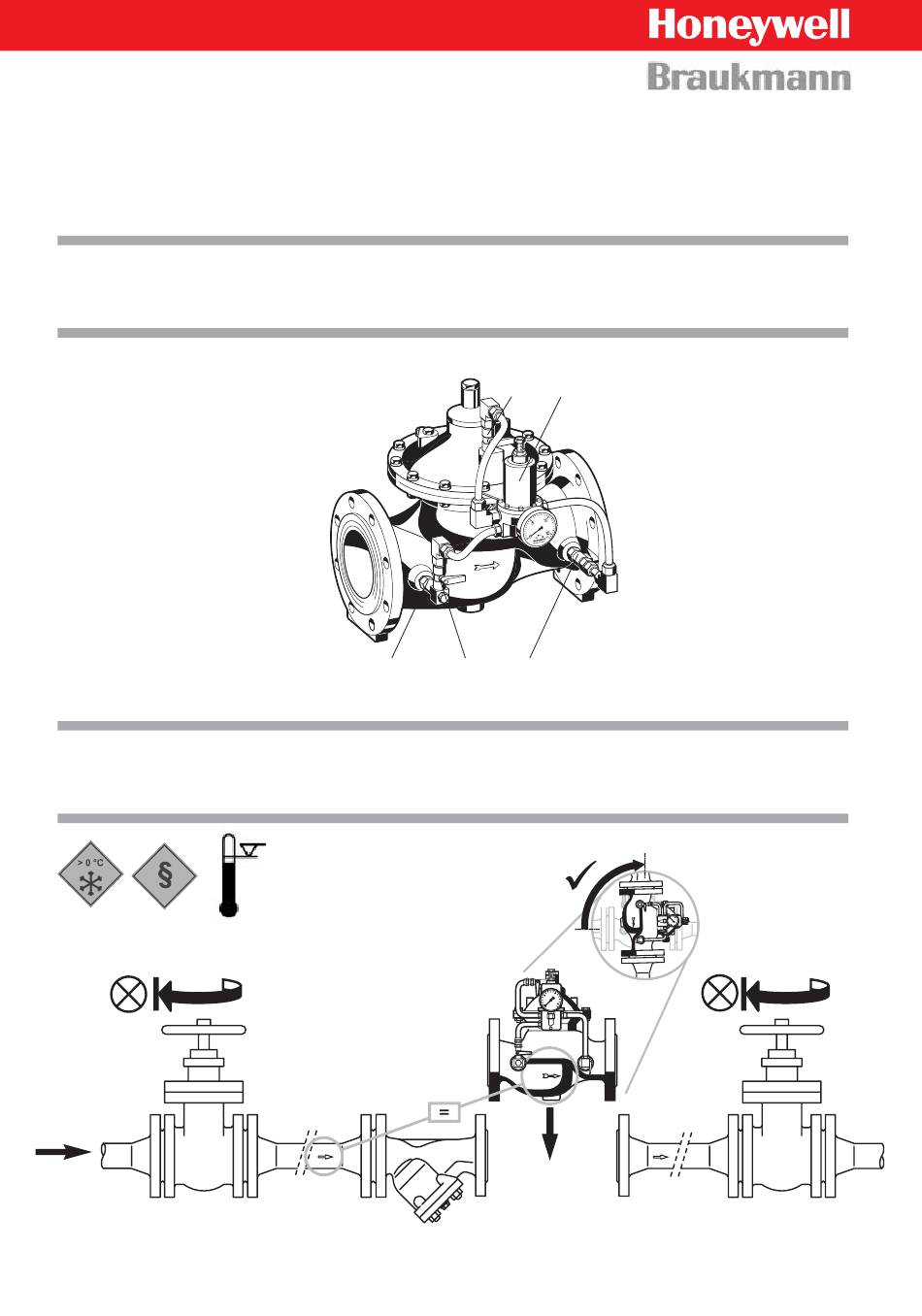

Seite 1 All manuals and user guides at all-guides.com DR300 Einbau-Anleitung • Installation Instructions Instructions de montage • Montážní návod Bauteile • Components • Pie ` ces • Součásti ➀ = Pilotventil ③ ① Pilot valve Vanne pilote Řídící ventil ➁ = Filtereinsatz Filter insert Garniture de filtration Sítko...
Seite 2 ❷ ❺ ❻ 12 bar ❹ ❸ 1 bar ❼ Na Strži 65/1702 Fax: 242 442 282 Kancelář Morava: 140 00 PRAHA 4 E-mail: home-cz@honeywell.com Lidická 51, Šumperk 787 01 Tel.: 242 442 257 http://www.honeywell.cz tel./fax. : 583 211 404...
Seite 3 All manuals and user guides at all-guides.com DR300 Wartungs-Anleitung • Maintenance Instructions Instructions de entretien • Údržba Funktionskontrolle • Checking functions• Contrôlle de fonctions • Kontrolní kroky P = stabil P = NICHT stabil P = stable P = NOT stable P = stable P = NE PAS stable P = stabilní...
Seite 4 P = stabil P = stable P = stable P = stabilní Na Strži 65/1702 Fax: 242 442 282 Kancelář Morava: 140 00 PRAHA 4 E-mail: home-cz@honeywell.com Lidická 51, Šumperk 787 01 Tel.: 242 442 257 http://www.honeywell.cz tel./fax. : 583 211 404...
