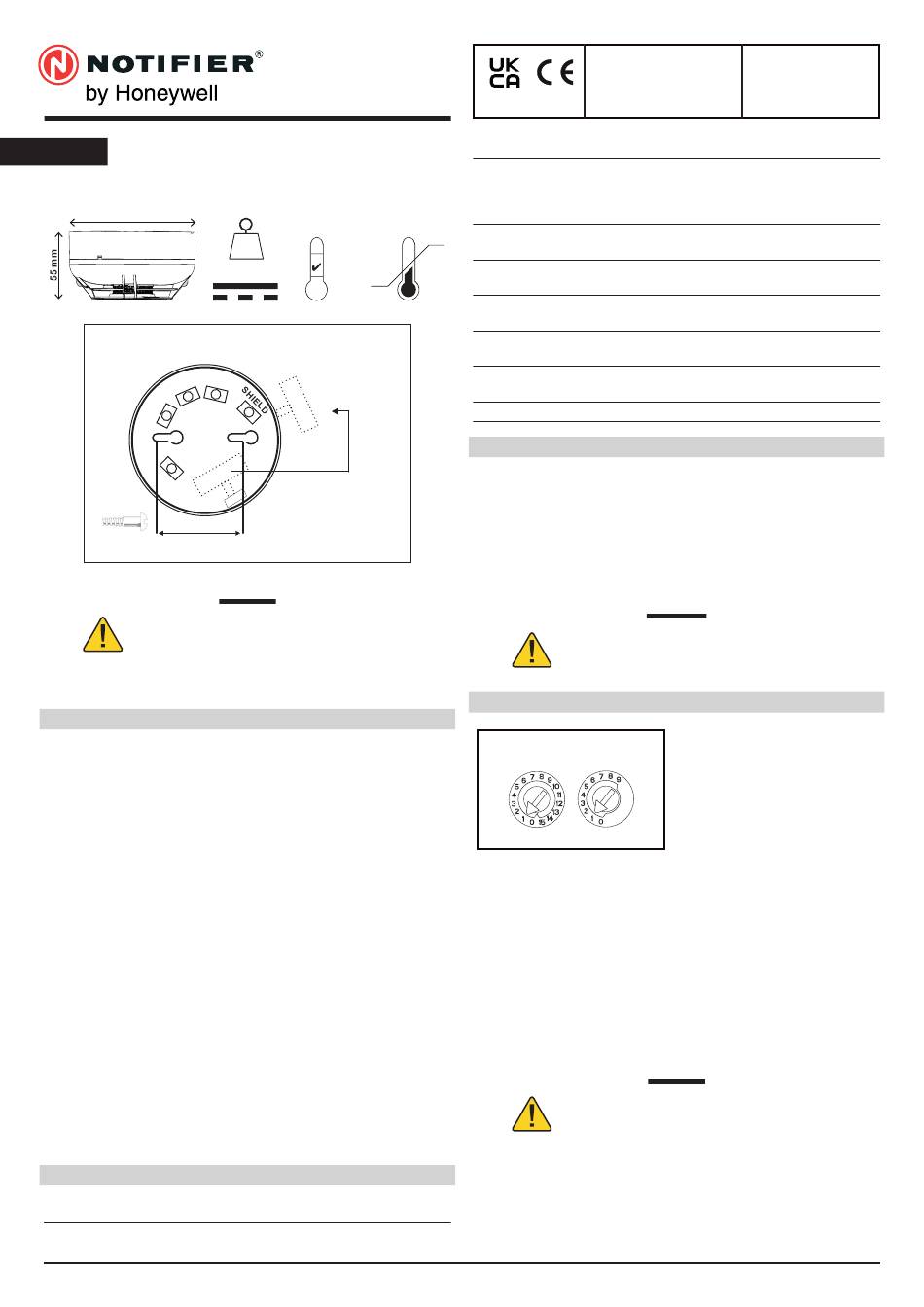

INSTALLATIONS- UND WARTUNGSANLEITUNG
FÜR DAS MODELL NFSTI-OPT
DEUTSCH
– OPTISCHER RAUCHMELDER
MIT SELBSTTESTFUNKTION
102 mm
B501AP
B501AP Montage
1
4
2
3
≤ M4
50-60 mm
Die Installation muss von Fachpersonal durchgeführt
werden, dh von einer Person mit Ausbildung oder
Erfahrung, die es ermöglicht, Gefahren zu identifizieren
und
geeignete
Maßnahmen
Verletzungsrisiko für sich selbst und andere zu verringern.
ALLGEMEINE BESCHREIBUNG
Der NFSTI-OPT ist ein intelligenter Rauchmelder, der eine optische Messkammer
mit einer adressierbaren Kommunikation verbindet. Der Melder ist für Normalbereich
(ohne-Ex-Bereiche) vorgesehen und darf nur an Brandmelderzentralen angeschlossen
werden, die ein kompatibles Kommunikationsprotokoll verwenden.
Zwei L EDs a n j edem M elder e rmöglichen e ine o ptische E rkennung d es M elderzustandes
im Bereich von 360 Grad (Funktion abhängig von der Brandmelderzentrale). Der
Melder unterstütz den Anschluss einer optionalen Melderparallelanzeige, die an die
Klemmen des Standard-Meldersockels, abhängig von der BMZ, angeschlossen
wird. Der NFSTI-OPT Melder verfügt über einen integrierten Isolator. Überprüfen
Sie die Bedienungsanleitung der Brandmelderzentrale, wie viele Isolatoren auf einer
Ringleitung betrieben werden dürfen. Dieser Melder funktioniert im Selbsttestmodus
nur dann, wenn er an die Ringleitung einerkompatiblen Brandmelderzentrale
angeschlossen ist (z.B. der Notifier INSPIRE-Zentrale). Der NFSTI-OPT ist ein
intelligenter Rauchmelder, der eine optische Messkammer mit einer adressierbaren
Kommunikation verbindet. Der Melder ist für Normalbereich (ohne-Ex-Bereiche)
vorgesehen und darf nur an Brandmelderzentralen angeschlossen werden, die ein
kompatibles Kommunikationsprotokoll verwenden.
Zwei L EDs a n j edem M elder e rmöglichen e ine o ptische E rkennung d es M elderzustandes
im Bereich von 360 Grad (Funktion abhängig von der Brandmelderzentrale). Der
Melder unterstütz den Anschluss einer optionalen Melderparallelanzeige, die an die
Klemmen des Standard-Meldersockels, abhängig von der BMZ, angeschlossen
wird. Der NFSTI-OPT Melder verfügt über einen integrierten Isolator. Überprüfen
Sie die Bedienungsanleitung der Brandmelderzentrale, wie viele Isolatoren auf einer
Ringleitung betrieben werden dürfen. Dieser Melder funktioniert im Selbsttestmodus
nur dann, wenn er an die Ringleitung einerkompatiblen Brandmelderzentrale
angeschlossen ist (z.B. der Notifier INSPIRE-Zentrale).
TECHNISCHE DATEN
Ruhestrom bei 24V DC:
N200-300-00
NFSTI-OPT
Betrieb
Lagerung
110 g
47°C
15-32 VDC
-5°C
-20°C
ADRESSETIKETTN
ACHTUNG
zu
ergreifen,
um
das
2 00 uA (eine Kommunikation alle 5 Sekunden;
grüne LED blinkt bei Kommunikation)
Notifier Sicherheitssysteme GmbH, Stadionring 32, 40878 Ratingen, Deutschland
DOP-IFD207
0832 23
0786 22
EN 54-17: 2005/AC: 2017
Maximaler Alarmstrom:
Maximaler Selbsttest-Alarmstrom:
Maximalstrom:
65°C
Bereich Luftfeuchtigkeit:
Luftstromgeschwindigkeit:
Luftstromgeschwindigkeit
bei Selbsttest:
Nennbelastung des Trennschalters: 0 ,0063 ohms (siehe technische Daten
Getestet und zertifiziert nach:
VERDRAHTUNG
Weitere Verdrahtungsdetails finden Sie in der mitgelieferten. Installationsanleitung
des Meldersockels. Alle Meldersockel verfügen über integrierte Anschlussklemmen
inkl. der Möglichkeit zum Anschluss einer optionalen Melderparallelanzeige.
Hinweis 1: D ie Verkabelung muss den geltenden örtlichen und nationalen
Bestimmungen und Vorschriften entsprechen.
Hinweis 2: Stellen Sie sicher, dass alle Meldersockel angeschlossen sind und die
Polarität der Verdrahtung an jedem Sockel korrekt ist.
Melder nur im spannungsfreien Zustand installieren.
Informieren Sie die betroffenen Stellen über die
Servicearbeiten.
INSTALLATION DES SENSORS
Abbildung 1: Drehschalter
für die Adressierung
X 10
X 1
auf dem am Sockel angebrachten Etikett notieren.
2. Den Sensor in den Sockel einsetzen und im Uhrzeigersinn drehen, bis er einrastet.
3. N ach der Installation aller Sensoren das System an die Spannungsversorgung
anschließen.
4. Den Sensor wie unter „TESTEN" beschrieben testen.
5. Den Sensor über einen Kommunikationsbefehl der Zentrale zurücksetzen.
Sabotageschutz / Entnahmesicherung
Der Meldersockel verfügt über eine Entnahmesicherung die das Entfernen des
Brandmelders aus dem Sockel nur mit Hilfe eines Werkzeuges zulässt. Beachten Sie
die Installationshinweise des Meldersockels für detaillierte Informationen zu diesem
Leistungsmerkmaln.
Die Staubabdeckungen schützen die Komponenten
während Transport und Erstinstallation. Sie sind nicht
als Schutz vor Staubpartikeln in der Luft vorgesehen.
Daher sollten die Sensoren vor Bauarbeiten, größeren
Renovationsarbeiten oder anderen stauberzeugenden Arbeiten
entfernt werden. Die Staubabdeckungen müssen vor der
Inbetriebnahme
Selbsttestfunktion
Hindernisse für den Raucheintritt feststellen, darunter auch
nicht entfernte Staubabdeckungen des Melders.
Notifier by Honeywell
NFSTI-OPT
Pittway Tecnologica S.r.l.
EN 54-7: 2018
Via Caboto 19/3,
34147 Trieste, Italy
2 mA bei 24 V DC (eine Kommunikation alle
5 Sekunden; rote LED leuchtet durchgängig)
3 00 mA bei 15 V DC, 180 mA bei 24V
DC (nicht für die Berechnung des Akku-
Notstroms verwenden, da der Selbsttest Im
Notstrombetrieb nicht funktioniert)
4 ,5 mA bei 24 V DC (eine Kommunikation alle
5 Sekunden; gelbe LED leuchtet durchgängig)
1 0 % bis 93 % relative Luftfeuchtigkeit, ohne
Betauung
0 bis 4000 ft/min (0 bis 1219,2 m/min) 0 bis
20 m/s
0 bis 300 ft/min (0 bis 91,4 m/s) 0 bis 1,52 m/s
S00-7500)
EN 54-7: 2018, EN 54-17: 2005/AC: 2017
WARNUNG
1. D urch Drehen der beiden Drehschalter
an der Unterseite des Sensors und
Auswahl einer Zahl zwischen 01 und
159 Sensoradresse einstellen (siehe
Abbildung 1). (Hinweis: Die Anzahl der
verfügbaren Adressen hängt von der
Kapazität
der
Informationen in der Dokumentation für
die Zentrale beachten.) Die Adresse
ACHTUNG
des
Systems
entfernt
werden.
des
Notifier-Systems
kann
Zentrale
ab.
Die
mögliche
I56-7010-000
