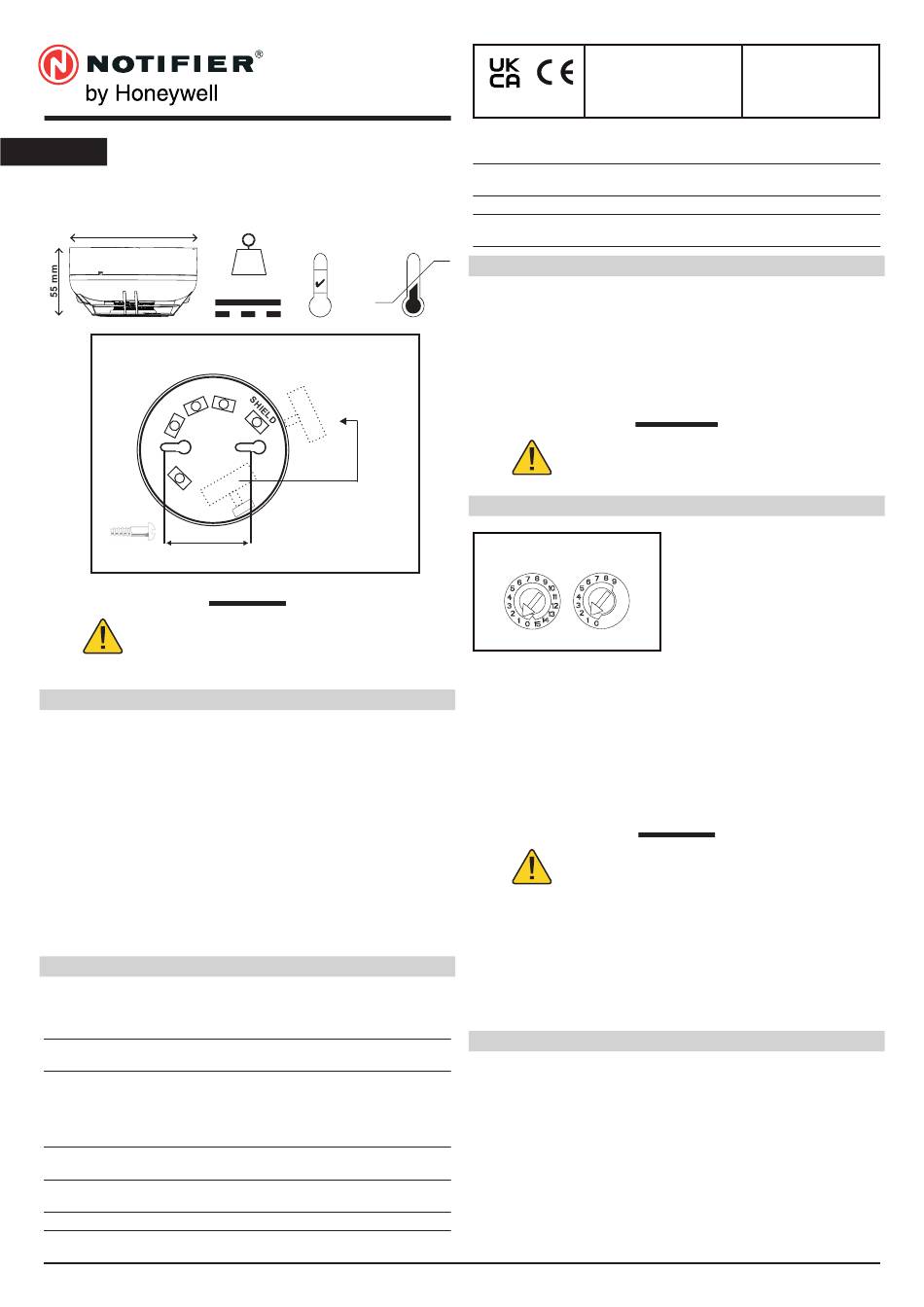

INSTRUCCIONES DE INSTALACIÓN Y
ESPAÑOL
MANTENIMIENTO DEL SENSOR DE HUMO
DE AUTOCOMPROBACIÓN MODELO NFSTI-OPT
102 mm
B501AP
Montaje de B501AP
4
2
3
≤ M4
50-60 mm
PRECAUCIÓN
La instalación debe ser realizada por personal experto,
es decir, una persona con educación o experiencia para
identificar peligros y tomar las acciones apropiadas
para reducir el riesgo de lesiones para ellos mismos y otros.
DESCRIPCIÓN GENERAL
El NFSTI-OPT es un sensor de humo inteligente de autocomprobación de tipo
enchufable que combina una cámara de detección fotoeléctrica con comunicaciones
direccionables. El sensor se ha diseñado para protección en áreas abiertas y solo
debe conectarse a paneles de control que utilicen un protocolo de comunicación
patentado compatible para vigilancia y control.
Dos ledes en cada sensor ofrecen una indicación local visible en 360°, el
funcionamiento de los ledes depende del panel. La función de indicador LED remoto
está disponible como accesorio opcional conectado a los terminales de base estándar
que dependen del panel.
El sensor NFSTI-OPT incluye un aislador que se puede seleccionar o deseleccionar
según el cableado. Donde se vaya a utilizar el aislador, compruebe la documentación
del panel para obtener detalles acerca del número de aisladores que se pueden
utilizar en un lazo.
Este detector solo funciona en modo autocomprobación cuando se conecta a un
circuito de lazo de un panel compatible, como el panel Notifier INSPIRE.
ESPECIFICACIONES
Corriente en espera
de funcionamiento a 24 V CC:
Corriente de alarma máxima:
Corriente máxima de alarma
de autocomprobación:
Corriente máxima:
Rango de humedad de funcionamiento: d el 10 % al 93 % de humedad relativa, sin
Velocidad del aire:
N200-300-00
NFSTI-OPT
FOTOELÉCTRICO
Funcionamiento Almacenamiento
110 g
47°C
15-32 VDC
-5°C
-20°C
1
ETIQUETA DE
DIRECCIÓN
2 00 uA (una comunicación cada 5 segundos
con
LED
verde
parpadeando
comunicación)
2 mA a 24 V CC (una comunicación cada
5 segundos con el LED rojo fijo encendido)
3 00 mA a 15 V CC, 180 mA a 24V CC (no
se puede utilizar para cálculo de espera de
batería, porque la autocomprobación no
funcionará en modo de alimentación auxiliar)
4 ,5 mA a 24 V CC (una comunicación cada
5 segundos con LED ámbar fijo encendido)
condensación
d e 0 a 20 m/s
Honeywell Life Safety Iberia, S.L. C/ Pau Vila, 15-19, 08911 Badalona (Barcelona) España
0832 23
0786 22
Velocidad del aire
mediante autocomprobación:
Clasificación de carga del aislador: 0 ,0063 ohms consulte la especificación S00-
Características del aislador:
Probado de forma independiente
y certificado para:
65°C
GUÍA DE CABLEADO
Consulte las instrucciones de instalación suministradas con las bases del sensor
enchufable para obtener más información sobre el cableado. Todas las bases
disponen de terminales de alimentación y un indicador remoto opcional.
Nota 1: T odo el cableado debe cumplir los códigos y las normativas locales
y nacionales aplicables.
Nota 2: C ompruebe que estén instaladas todas las bases del sensor y que la
polaridad del cableado sea la correcta en cada base.
Desconecte la alimentación del lazo antes de instalar
los
competentes.
INSTALACIÓN DEL SENSOR
Figura 1.
Interruptores giratorios
X 10
sentido de las agujas del reloj hasta que encaje en su sitio.
3. Una vez instalados todos los sensores, conecte la alimentación al sistema.
4. Pruebe el sensor tal como se describe en PRUEBAS.
5. Reinicie el sensor mediante un comando de comunicación desde el panel.
Resistencia a manipulación
Estos sensores incluyen una función que al activarse impide que el sensor se extraiga
de la base sin utilizar una herramienta. Consulte las instrucciones de instalación de
la base del sensor para obtener más información sobre cómo utilizar esta función.
Las cubiertas antipolvo contribuyen a proteger las
unidades durante el envío y cuando se instalan por
primera vez. No están diseñadas para ofrecer
protección contra las partículas de polvo transportadas
por el aire, por lo tanto, los sensores deben retirarse antes de
llevar a cabo reformas, tareas de redecoración importantes u
otras actividades que generen polvo. Las cubiertas antipolvo
deben retirarse antes de que el sistema pueda funcionar. La
función de autocomprobación del sistema Notifier puede
determinar que no hay ninguna posible obstrucción en la
entrada de humo, incluidos los casos en los que no se ha
retirado la cubierta de polvo del detector.
en
la
PRUEBA
Los sensores deben comprobarse después de su instalación y de acuerdo con
un mantenimiento periódico. Antes de realizar las pruebas avise a las autoridades
correspondientes que el sistema estará temporalmente en modo de mantenimiento.
El método de autocomprobación mejora la seguridad al permitir que el sistema contra
incendios permanezca en estado activo mientras se realiza la prueba. El proceso
retrasará cualquier indicación de alarma de los pulsadores, módulos de entrada y
otros sensores (que no se incluyan en la autocomprobación) durante un máximo de
30 segundos. Se pueden probar varios lazos y centrales simultáneamente.
Sin embargo, tenga en cuenta que puede ser necesario anular la zona o el sistema
en mantenimiento para evitar alarmas no deseadas, por ejemplo, debido a las
normativas locales o cuando no se utiliza el método de autocomprobación.
Pruebe los sensores de la siguiente manera:
