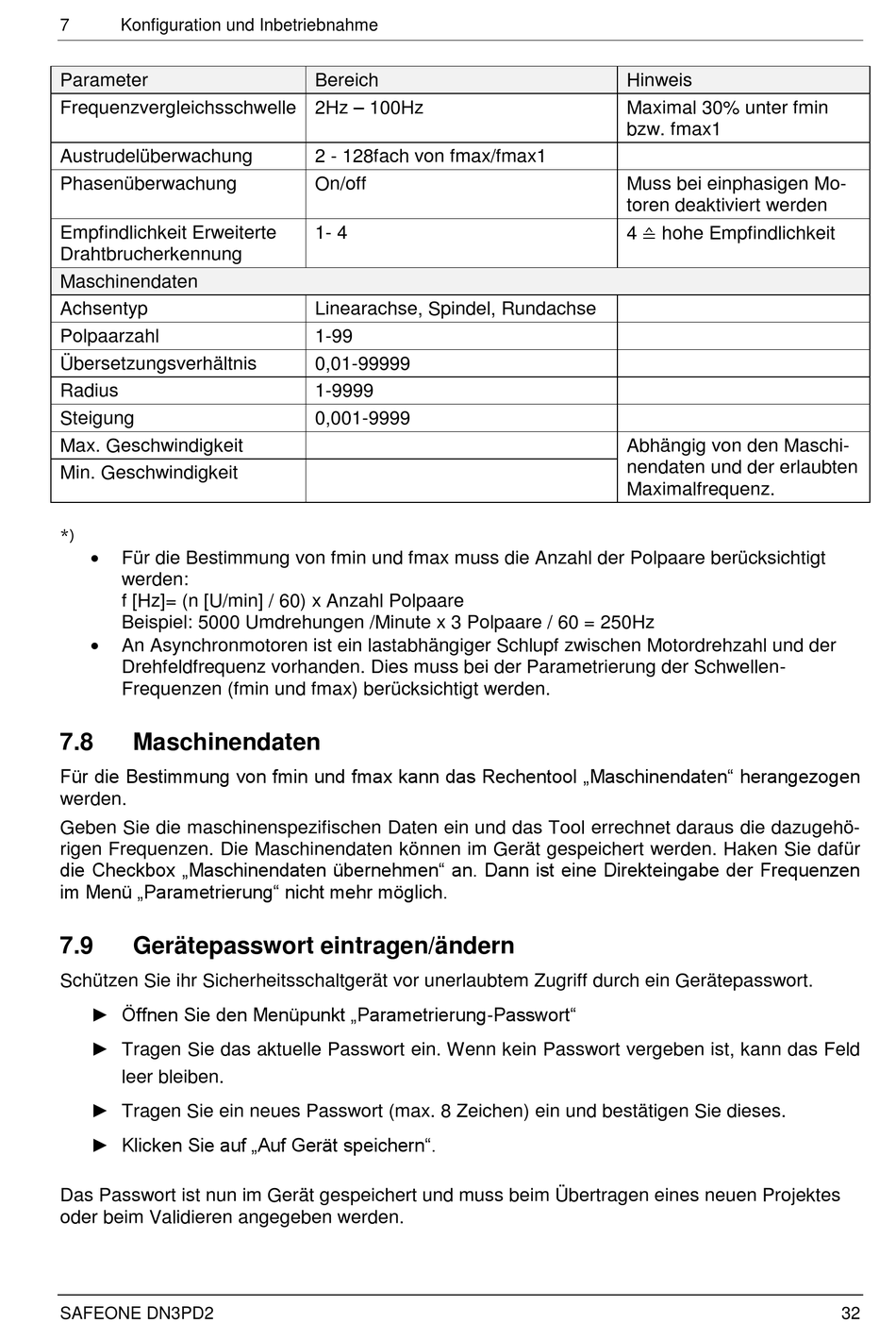

DINA SAFEONE DN3PD2 Originalbetriebsanleitung Seite 37

7 Konfiguration und Inbetriebnahme
Parameter
Frequenzvergleichsschwelle 2Hz – 100Hz
Austrudelüberwachung
Phasenüberwachung
Empfindlichkeit Erweiterte
Drahtbrucherkennung
Maschinendaten
Achsentyp
Polpaarzahl
Übersetzungsverhältnis
Radius
Steigung
Max. Geschwindigkeit
Min. Geschwindigkeit
*)

Für die Bestimmung von fmin und fmax muss die Anzahl der Polpaare berücksichtigt
werden:
f [Hz]= (n [U/min] / 60) x Anzahl Polpaare
Beispiel: 5000 Umdrehungen /Minute x 3 Polpaare / 60 = 250Hz

An Asynchronmotoren ist ein lastabhängiger Schlupf zwischen Motordrehzahl und der
Drehfeldfrequenz vorhanden. Dies muss bei der Parametrierung der Schwellen-
Frequenzen (fmin und fmax) berücksichtigt werden.
7.8 Maschinendaten
Für die Bestimmung von fmin und fmax kann das Rechentool „Maschinendaten" herangezogen
werden.
Geben Sie die maschinenspezifischen Daten ein und das Tool errechnet daraus die dazugehö-
rigen Frequenzen. Die Maschinendaten können im Gerät gespeichert werden. Haken Sie dafür
die Checkbox „Maschinendaten übernehmen" an. Dann ist eine Direkteingabe der Frequenzen
im Menü „Parametrierung" nicht mehr möglich.
7.9 Gerätepasswort eintragen/ändern
Schützen Sie ihr Sicherheitsschaltgerät vor unerlaubtem Zugriff durch ein Gerätepasswort.
► Öffnen Sie den Menüpunkt „Parametrierung-Passwort"
► Tragen Sie das aktuelle Passwort ein. Wenn kein Passwort vergeben ist, kann das Feld
leer bleiben.
► Tragen Sie ein neues Passwort (max. 8 Zeichen) ein und bestätigen Sie dieses.
► Klicken Sie auf „Auf Gerät speichern".
Das Passwort ist nun im Gerät gespeichert und muss beim Übertragen eines neuen Projektes
oder beim Validieren angegeben werden.
SAFEONE DN3PD2
Bereich
2 - 128fach von fmax/fmax1
On/off
1- 4
Linearachse, Spindel, Rundachse
1-99
0,01-99999
1-9999
0,001-9999
Hinweis
Maximal 30% unter fmin
bzw. fmax1
Muss bei einphasigen Mo-
toren deaktiviert werden
4 ≙ hohe Empfindlichkeit
Abhängig von den Maschi-
nendaten und der erlaubten
Maximalfrequenz.
