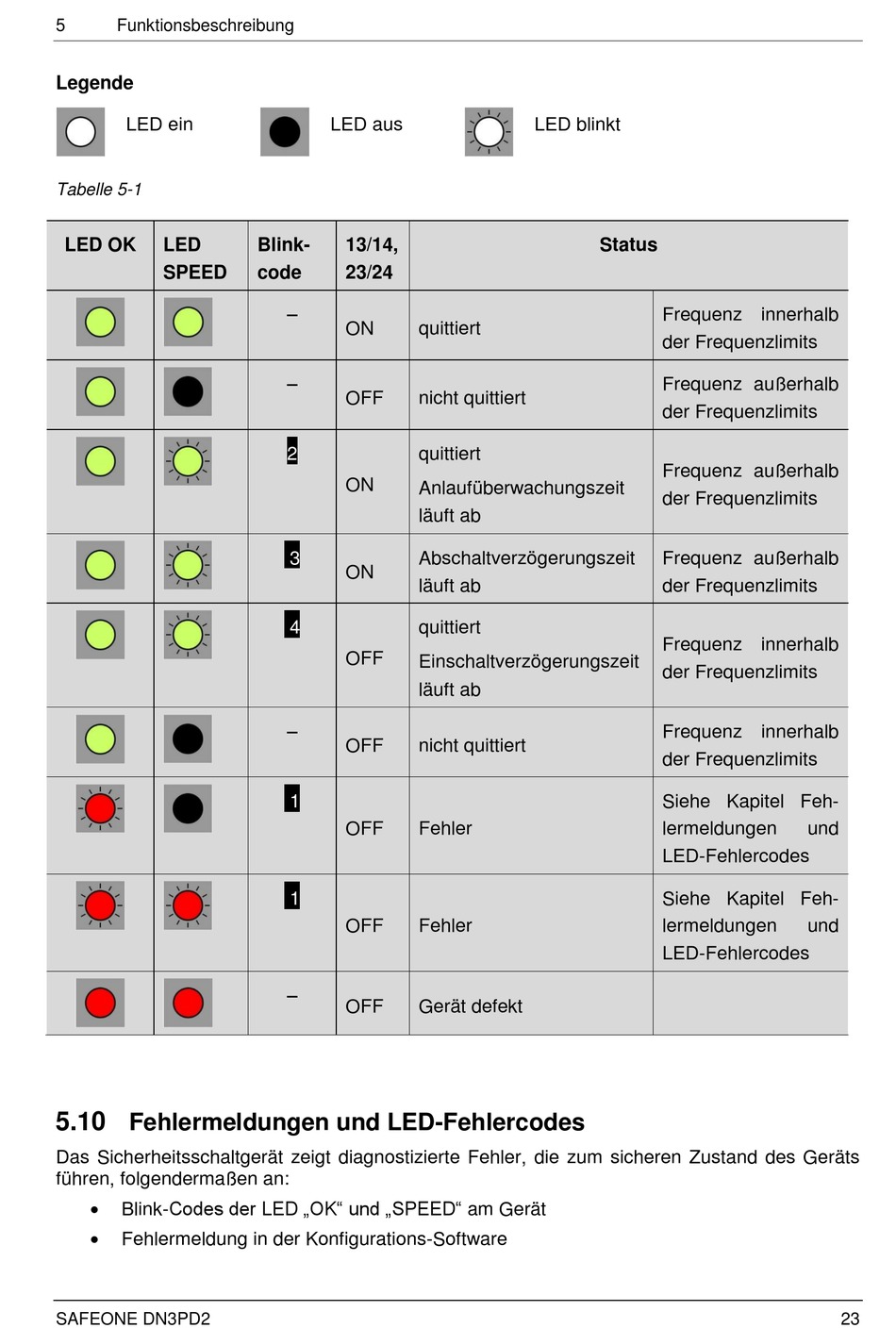

5 Funktionsbeschreibung
Legende
LED ein
Tabelle 5-1
LED OK LED
SPEED
5.10
Fehlermeldungen und LED-Fehlercodes
Das Sicherheitsschaltgerät zeigt diagnostizierte Fehler, die zum sicheren Zustand des Geräts
führen, folgendermaßen an:

Blink-Codes der LED „OK" und „SPEED" am Gerät

Fehlermeldung in der Konfigurations-Software
SAFEONE DN3PD2
LED aus
Blink- 13/14,
code 23/24
–
ON quittiert
–
OFF nicht quittiert
2 quittiert
ON
Anlaufüberwachungszeit
läuft ab
3 Abschaltverzögerungszeit
ON
läuft ab
4 quittiert
OFF
Einschaltverzögerungszeit
läuft ab
–
OFF nicht quittiert
1
OFF Fehler
1
OFF Fehler
–
OFF Gerät defekt
