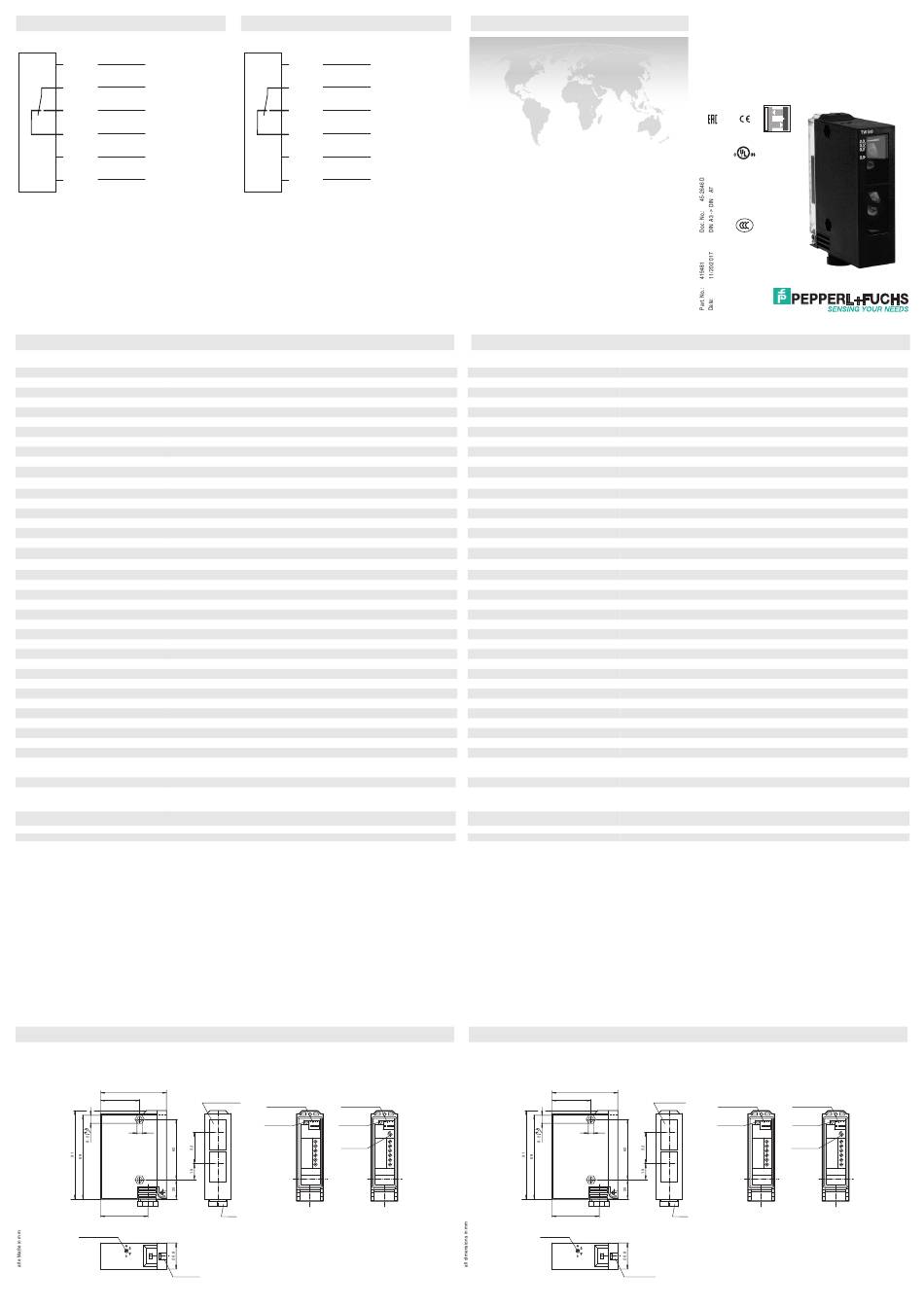

Pepperl+Fuchs RLK23-8-H-1000-IR/31/116 Kurzanleitung

Elektrischer Anschluss
Option:
/31
0
1
C
NO
2
3 NC
4 ~/0 V
5 ~/+UB
Technische Daten
Allgemeine Daten
Tastbereich 50 ... 1000 mm
Tastbereich min. 50 ... 150 mm
Tastbereich max. 50 ... 1000 mm
Lichtsender IRED
Lichtart infrarot, Wechsellicht
Schwarz-/Weiß-Differenz (6%/90%) < 10 %
Lichtfleckdurchmesser 25 mm bei Tastweite 1000 mm
Öffnungswinkel 1,5 °
Fremdlichtgrenze 12000 Lux
Kenndaten funktionale Sicherheit
MTTF 850 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Funktionsanzeige LED gelb, leuchtet bei belichtetem Empfänger
Bedienelemente Programmierschalter für Hell-/Dunkel-Umschaltung
Bedienelemente Tastweiteneinsteller
Elektrische Daten
Betriebsspannung U 12 ... 240 V AC/DC (automatische Anpassung an +UB)
B
Leistungsaufnahme P 3 VA
0
Ausgang
Schaltungsart hell-/dunkelschaltend
Signalausgang 1 Relaisausgang, 1 Wechsler
Schaltspannung max. 240 V AC
Schaltstrom max. 2 A
Schaltfrequenz f 10 Hz
Ansprechzeit 50 ms
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -20 ... 75 °C (-4 ... 167 °F)
Mechanische Daten
Gehäusebreite 26,8 mm
Gehäusehöhe 91 mm
Gehäusetiefe 67,6 mm
Schutzart IP65
Anschluss Klemmraum
Material
Gehäuse Terluran® GV15
Lichtaustritt Glas
Masse 180 g
Normen- und Richtlinienkonformität
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Zulassungen und Zertifikate
EAC-Konformität TR CU 020/2011
TR CU 004/2011
UL-Zulassung cULus
CCC-Zulassung Certified by China Compulsory Certification (CCC)
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
67.6
40
5.3
48.5
Tastweiteneinsteller
Anzeige LED
DOWNLOADED FROM WWW.SCATTS.CO.UK
Electrical connection
Option:
/31
0
1
C
NO
2
3 NC
4 ~/0 V
5 ~/+UB
Klemmraum Klemmraum
RL23-8-H-1000 RL23-8-H-2000
RLK23-8-H-1000 RLK23-8-H-2000
Programmierschalter
Programmierschalter
Hell/Dunkel;
Tastweitenanzeige
Hell/Dunkel
Zeitfunktionen
Anzeige LED Anzeige LED
ON
1 2 3 4
E
0
Zeiteinsteller
1
2
3
4
S
5
PG11
DOWNLOADED FROM WWW.SCATTS.CO.UK
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Detection range
Detection range min.
Detection range max.
Light source
Light type
Black/White difference (6 %/90 %)
Diameter of the light spot
Angle of divergence
Ambient light limit
Functional safety related parameters
MTTF
d
Mission Time (T )
M
Diagnostic Coverage (DC)
Indicators/operating means
Function indicator
Control elements
Control elements
Electrical specifications
Operating voltage
Power consumption
Output
Switching type
Signal output
Switching voltage
Switching current
Switching frequency
Response time
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Housing width
Housing height
Housing depth
Degree of protection
Connection
Material
Housing
Optical face
Mass
Compliance with standards and directives
Standard conformity
Product standard
Approvals and certificates
EAC conformity
UL approval
CCC approval
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
ON
1 2 3 4
0
1
2
3
4
5
Adjuster of
detection range
Reflexionslichttaster HGA
mit Klemmraum
Background suppression sensor
with terminal compartment
RLK23-8-H-1000-IR/31/116
50 ... 1000 mm
50 ... 150 mm
50 ... 1000 mm
IRED
modulated infrared light
< 10 %
25 mm at 1000 mm sensor range
1.5 °
12000 Lux
850 a
20 a
0 %
LED yellow, lights up with receiver lit
Programming switch for light/dark switching
Sensing range adjuster
U 12 ... 240 V AC/DC (automatic adaption to +UB)
B
P 3 VA
0
light/dark on
1 relay output, 1 alternator
max. 240 V AC
max. 2 A
f 10 Hz
50 ms
-20 ... 60 °C (-4 ... 140 °F)
-20 ... 75 °C (-4 ... 167 °F)
26.8 mm
91 mm
67.6 mm
IP65
terminal compartment
Terluran® GV15
glass
180 g
EN 60947-5-2:2007
IEC 60947-5-2:2007
TR CU 020/2011
TR CU 004/2011
cULus
Certified by China Compulsory Certification (CCC)
Terminal compartment
RL23-8-H-1000
RLK23-8-H-1000
67.6
Indicator of
40 Programming
detection range
switch light/dark
Display LED
R
5.3
T
48.5 PG11
Display LED
S
Terminal compartment
RL23-8-H-2000
RLK23-8-H-2000
Programming
switch light/dark;
time functions
Display LED
ON ON
1 2 3 4 1 2 3 4
0 0
Time adjuster
1 1
2 2
3 3
4 4
5 5
