Montageanleitung_Hark Ecomat 2 N_Steuerung S4_007_2011_10_18
4 Brandschutzbestimmungen
Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung des Ofens
sind
gegen
Hitzeeinwirkung
Brandschutzbestimmungen und Vorschriften sind zu beachten. Folgende Brandschutzabstände
sind mindestens einzuhalten:
Kurzerläuterung der Brandschutzabstände (siehe auch nachfolgende Kapitel)
Maß
Wert
A
80 cm
B
40 cm
C
20 cm
D
E
5 cm
F
20 cm
Beispiel mit Verbindungsstück zum Schornstein in-
nerhalb des Aufstellungsraums

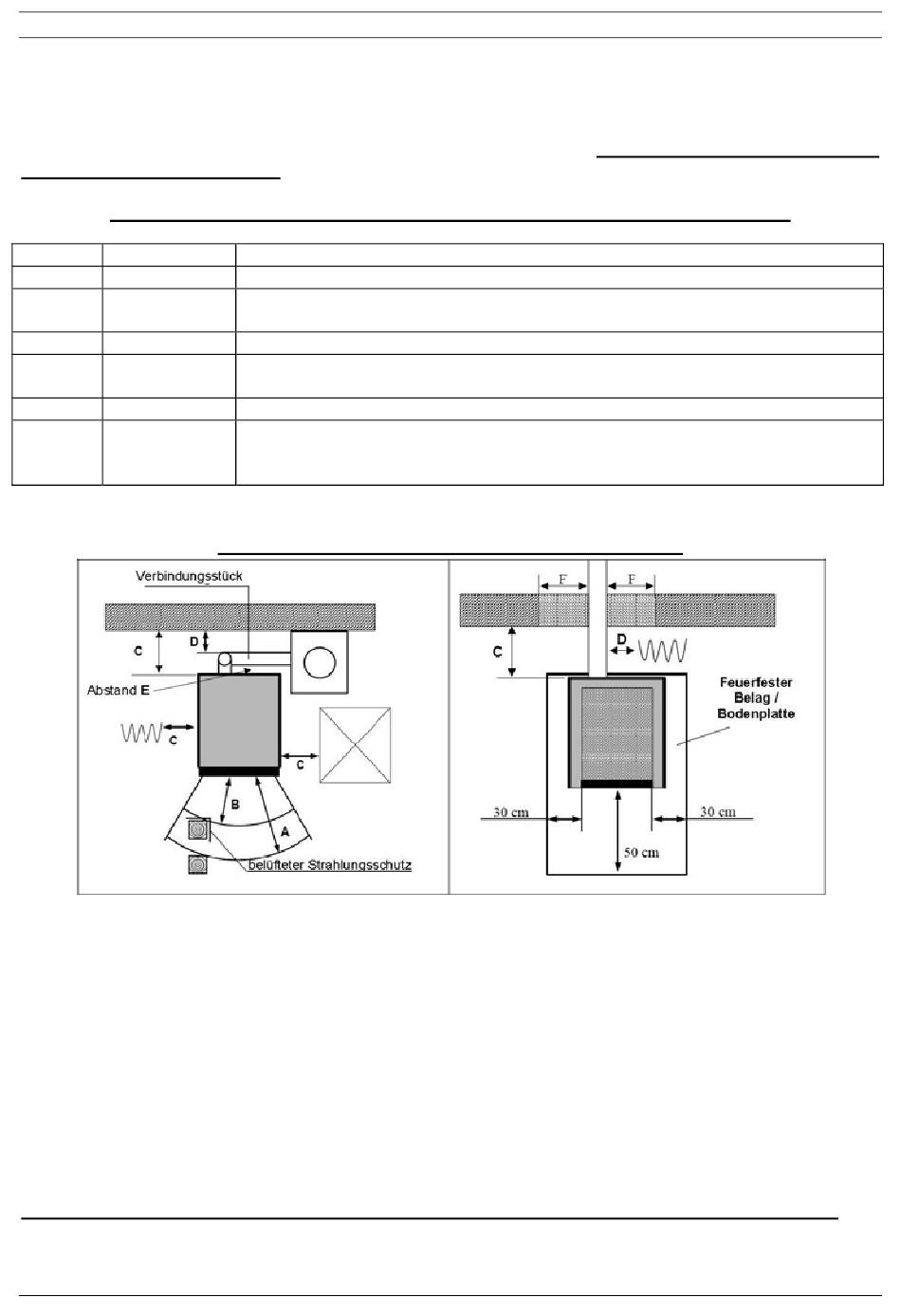

Abb. 1: Brandschutzabstände
4.1 Einrichtungsgegenstände im Strahlungsbereich
Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbeln oder auch z.B.
zu Dekostoffen ein Abstand von mindestens 80 cm (Maß A), gemessen ab Vorderkante
Feuerraumöffnung, eingehalten werden. Der Sicherheitsabstand reduziert sich auf 40 cm (Maß B), wenn
ein belüfteter Strahlungsschutz vor das zu schützende Bauteil montiert wird.
4.2 Einrichtungsgegenstände außerhalb des Strahlungsbereichs
Von den Seitenflächen der Ofenverkleidung müssen mindestens 20 cm Abstand (Maß C) zu Bauteilen,
Möbeln oder auch z.B. zu Dekostoffen eingehalten werden.
Die Ofenrückwand wird nicht heiß. Es muss kein Mindestabstand eingehalten werden. Wir
empfehlen dringend, trotzdem einen Abstand von 20 cm nach hinten einzuhalten (z.B. für
Wartungsarbeiten), um die Zugänglichkeit zu gewährleisten.
HARK GmbH & Co. KG. Alle Rechte und Änderungen vorbehalten.
zu
schützen.
Bedeutung
Mindestabstand im Strahlungsbereich / zu Warmluftaustritten
Mindestabstand im Strahlungsbereich / zu Warmluftaustritten mit belüftetem
Strahlungsschutz
Mindestabstand außerhalb des Strahlungsbereichs
Mindestabstand Rauchrohr zu brennbaren Bauteilen nach Angaben des
Herstellers des Rauchrohres
Mindestabstand Rauchrohr zur Ofenrückwand
Mindestdicke der nichtbrennbaren, formbeständigen Wärmedämmung im
Umkreis des Rauchrohres oder Abstand eines Schutzrohres zum Rauchrohr
bei Durchführung durch eine Wand mit brennbaren Bauteilen.
Bilder zur Erläuterung der Brandschutzabstände
Insbesondere
die
Beispiel mit Verbindungsstück durch Wand mit brenn-
baren Bauteilen zum Schornstein
Drucklegung 09/2011
Seite 6 / 24
jeweils
örtlich
gültigen
Art.-Nr. 951 063
