Montageanleitung_Hark Ecomat 2 N_Steuerung S4_007_2011_10_18
9.1.3.2 Regelverhalten des Eingangs "Modulation"
Leistung
[kW]
10
8
6
4
2
4 mA
(0 Volt)

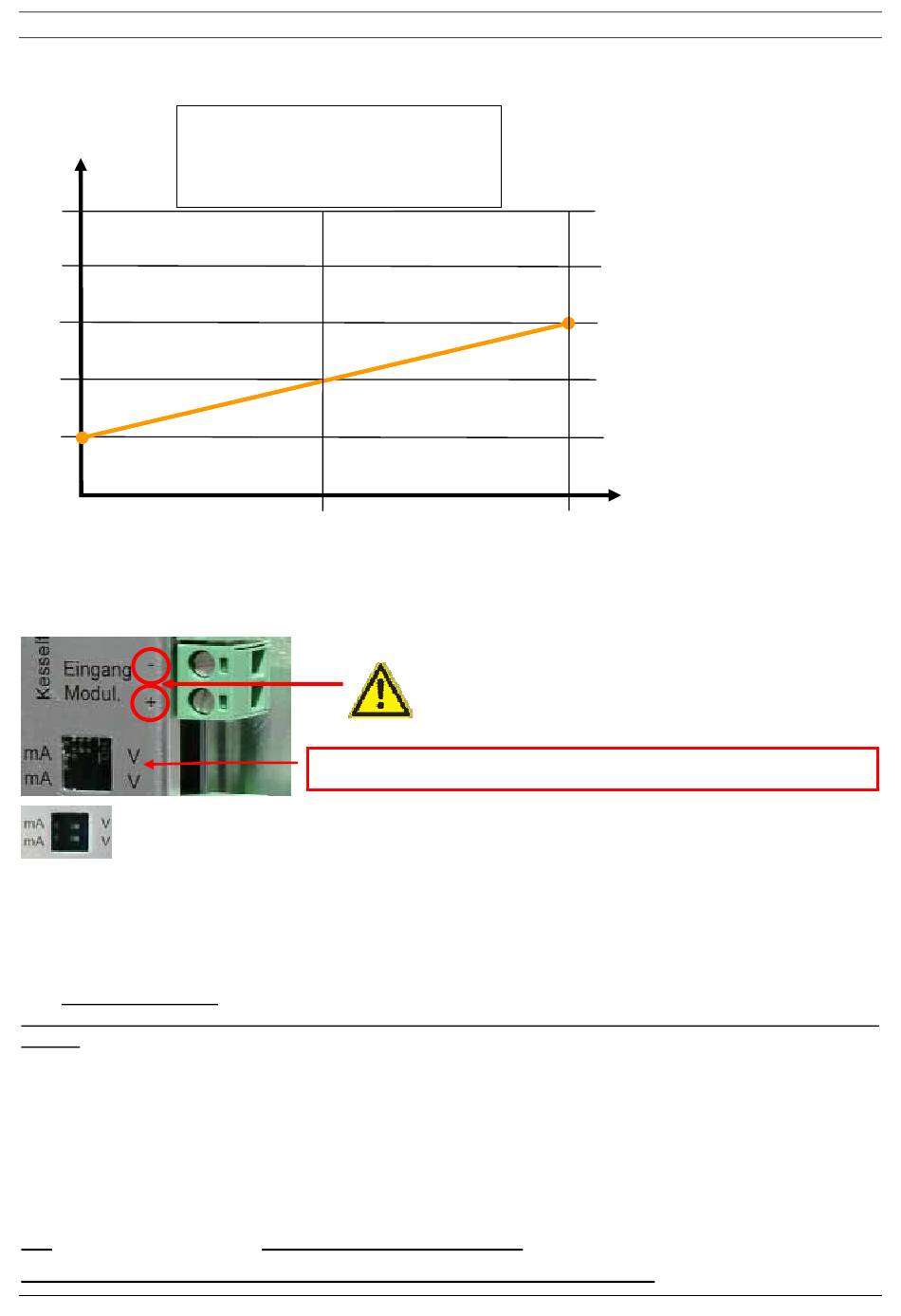

Abb. 8: Regelverhalten des Eingang "Modulation"
9.1.3.3 Umschaltung Eingang "Modulation" von 0-10 V auf 4-20 mA
0-10 V = beide DIP-Schalter rechts auf V; 4-20 mA = beide DIP-Schalter links auf mA
Abb. 9: Umschaltung Eingang "Modulation"
9.1.4 Eingang "Reserve" / Anzeige "RE Er1"
Dieser Eingang dient der Rückmeldung von externen Geräten an den Pelletofen.
Bei jedem Start des Pelletofens (manueller Start, automatischer Start oder Neustart nach Stromausfall)
wird nach 15 Sekunden abgefragt, ob die potenzialfreie Brücke am Eingang "Reserve" geschlossen ist.
Nur wenn der Eingang "Reserve" spätestens nach 15 Sekunden geschlossen ist, geht der Pelletofen in
Betrieb. Danach wird im Betrieb dauerhaft überwacht, ob die Brücke geschlossen ist. Wird die Brücke im
Betrieb geöffnet erfolgt eine Störabschaltung nach Fehlerklasse 1 (siehe Bedienungsanleitung).
Achtung:
Wird die Brücke am "Eingang Reserve" geöffnet oder entfernt geht das Gerät auf
Störabschaltung (Anzeige "RE Er1" wechselseitig blinkend mit "G OFF" bzw.
"Stand-By-Punkt")
Fehlermeldung "RE Er1" und damit Neustart ist nur möglich, wenn der "Eingang
Reserve" wieder gebrückt (geschlossen) ist.
D.h. zunächst muss am externen Gerät geprüft werden, ob alles in Ordnung ist und eventuell eine
Reparatur durchgeführt werden. Bei elektrisch in Reihe geschalteten externen Geräten müssen deshalb
alle externen Geräte und die gesamte externe Verdrahtung geprüft werden.
Niemals 230 V anschließen, da hierdurch die das Gerät beschädigt wird!
HARK GmbH & Co. KG. Alle Rechte und Änderungen vorbehalten.
EIN / AUS muss über separates
Signal erfolgen
Der Eingang der "Modulation"
verstellt die Leistung
12 mA
(5 Volt)
DIP-Schalter: Umstellung V / mA für Eingang "Modulation"
und
es
20 mA
(10 Volt)
Polung beachten
ist
kein
Heizbetrieb
6 kW - Luftgeräte
Eingangssignal
"Modulation"
möglich.
Ein
Drucklegung 09/2011
Seite 16 / 24
Reset
der
Art.-Nr. 951 063
