Die Brems-Chopper Reihe TRANSOMIK
setzung des beschriebenen BC1 für höhere Leistungen bis
1200 kW wobei hohe Dauerleistungen durch Einsatz einer
Lüfter-Option möglich sind. Zusätzlich sind verschiedene
Steuer- und Überwachungsfunktionen standardmäßig
vorhanden:
-
Kurz- und Erdschlusserfassung
-
Elektronische Überlast-Überwachung des Brems-
widerstandes
-
Störauswertung mit Ausgangsrelais und Eingang für
Sperren/Rücksetzen
®
TRANSOMIK
BC2 Brems-Chopper verwenden eine
spezielle Ansteuerschaltung mit weicher Einsetzspannung.
Damit ist das Parallelschalten mit guter Lastaufteilung
möglich.
Sperre/
Rücksetz.
Inhibit /
Reset
Bereit
Ready
S1: Rücksetzen des Störspeichers / Fault latch reset
S2: Umschaltung der Bremseinsatzspannung / Selection of brake voltage-threshold

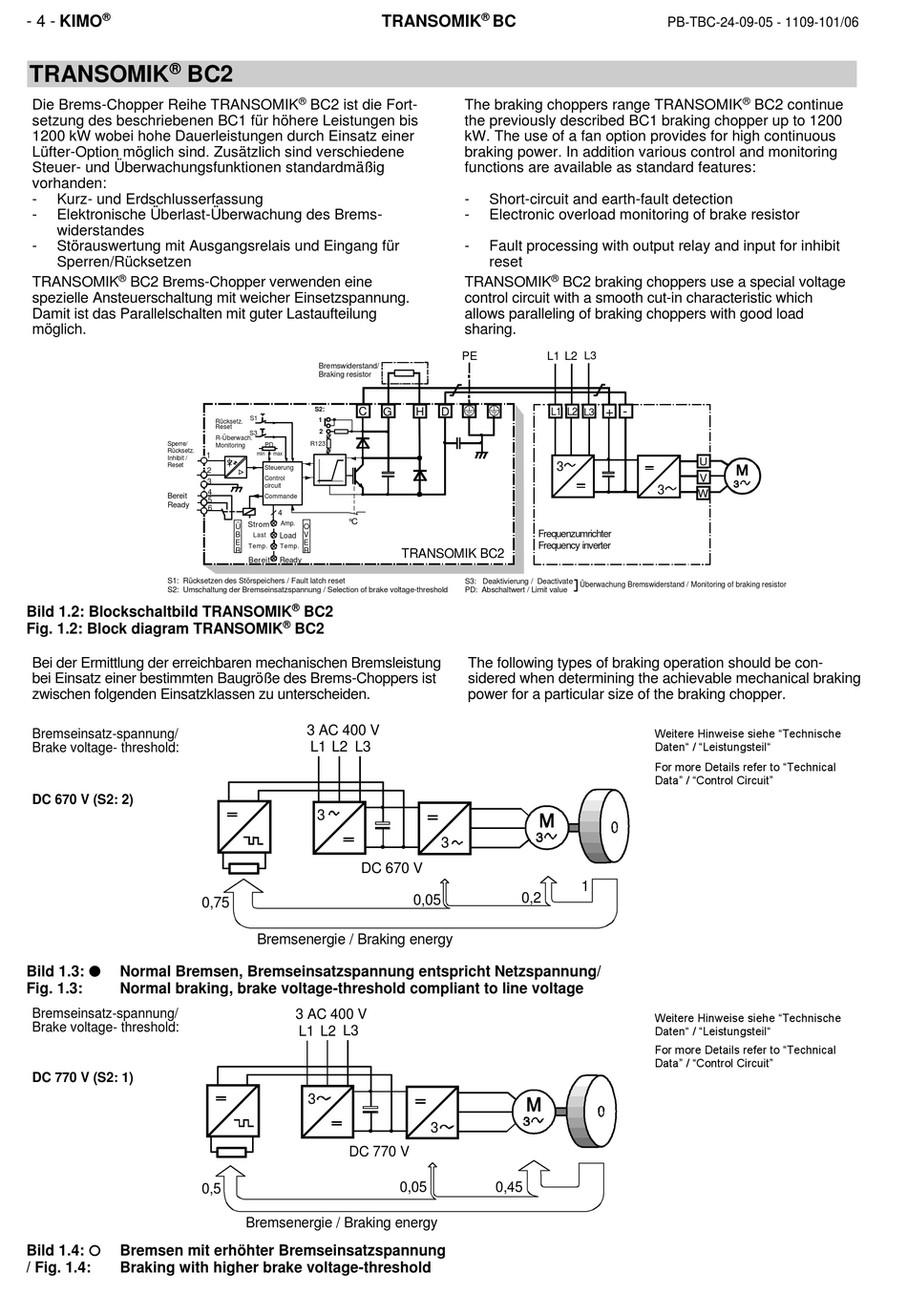

Bild 1.2: Blockschaltbild TRANSOMIK
Fig. 1.2: Block diagram TRANSOMIK
Bei der Ermittlung der erreichbaren mechanischen Bremsleistung
bei Einsatz einer bestimmten Baugröße des Brems-Choppers ist
zwischen folgenden Einsatzklassen zu unterscheiden.
Bremseinsatz-spannung/
Brake voltage- threshold:
DC 670 V (S2: 2)
Bild 1.3:
Normal Bremsen, Bremseinsatzspannung entspricht Netzspannung/
Fig. 1.3:
Normal braking, brake voltage-threshold compliant to line voltage
Bremseinsatz-spannung/
Brake voltage- threshold:
DC 770 V (S2: 1)
Bild 1.4:
Bremsen mit erhöhter Bremseinsatzspannung
/ Fig. 1.4:
Braking with higher brake voltage-threshold
®
BC2 ist die Fort-
Bremswiderstand/
Braking resistor
S2:
C
S1
1
Rücksetz.
Reset
2
S3
R-Überwach.
R123
Monitoring
PD
min
max
1
Steuerung
2
Control
3
circuit
4
Commande
5
6
4
°C
Amp.
Strom
Ü
O
B
V
Last
Load
E
E
Temp.
Temp.
R
R
Bereit
Ready
®
BC2
®
BC2
3 AC 400 V
L1 L2 L3
3
DC 670 V
0,75
Bremsenergie / Braking energy
3 AC 400 V
L1 L2 L3
3
DC 770 V
0,5
Bremsenergie / Braking energy
®
TRANSOMIK
BC
The braking choppers range TRANSOMIK
the previously described BC1 braking chopper up to 1200
kW. The use of a fan option provides for high continuous
braking power. In addition various control and monitoring
functions are available as standard features:
-
Short-circuit and earth-fault detection
-
Electronic overload monitoring of brake resistor
-
Fault processing with output relay and input for inhibit
reset
®
TRANSOMIK
control circuit with a smooth cut-in characteristic which
allows paralleling of braking choppers with good load
sharing.
L1 L2 L3
PE
G
H
D
L1 L2 L3
Frequenzumrichter
Frequency inverter
TRANSOMIK BC2
S3: Deaktivierung / Deactivate
PD: Abschaltwert / Limit value
The following types of braking operation should be con-
sidered when determining the achievable mechanical braking
power for a particular size of the braking chopper.
3
0,2
0,05
3
0,05
0,45
PB-TBC-24-09-05 - 1109-101/06
BC2 braking choppers use a special voltage
+ -
U
3
V
3
W
Überwachung Bremswiderstand / Monitoring of braking resistor
Weitere Hinweise siehe "Technische
Daten" / "Leistungsteil"
For more Details refer to "Technical
Data" / "Control Circuit"
1
Weitere Hinweise siehe "Technische
Daten" / "Leistungsteil"
For more Details refer to "Technical
Data" / "Control Circuit"
®
BC2 continue
