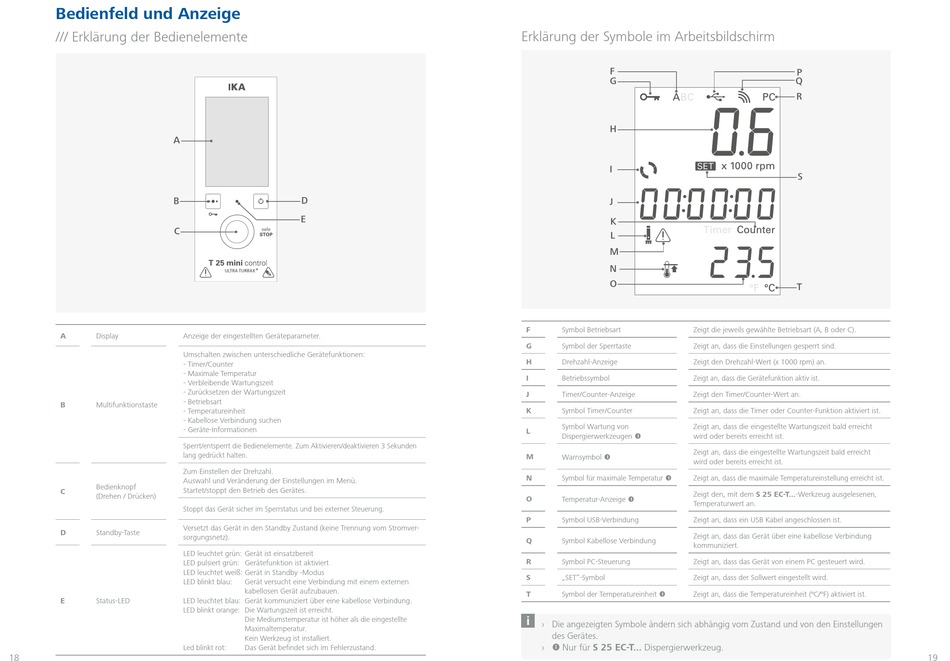

Bedienfeld und Anzeige
/// Erklärung der Bedienelemente
A
B
C
A
Display
Anzeige der eingestellten Geräteparameter�
Umschalten zwischen unterschiedliche Gerätefunktionen:
- Timer/Counter
- Maximale Temperatur
- Verbleibende Wartungszeit
- Zurücksetzen der Wartungszeit
- Betriebsart
B
Multifunktionstaste
- Temperatureinheit
- Kabellose Verbindung suchen
- Geräte-Informationen
Sperrt/entsperrt die Bedienelemente� Zum Aktivieren/deaktivieren 3 Sekunden
lang gedrückt halten�
Zum Einstellen der Drehzahl�
Auswahl und Veränderung der Einstellungen im Menü�
Bedienknopf
Startet/stoppt den Betrieb des Gerätes�
C
(Drehen / Drücken)
Stoppt das Gerät sicher im Sperrstatus und bei externer Steuerung�
Versetzt das Gerät in den Standby Zustand (keine Trennung vom Stromver-
D
Standby-Taste
sorgungsnetz)�
LED leuchtet grün: Gerät ist einsatzbereit
LED pulsiert grün: Gerätefunktion ist aktiviert
LED leuchtet weiß: Gerät in Standby -Modus
LED blinkt blau:
E
Status-LED
LED leuchtet blau: Gerät kommuniziert über eine kabellose Verbindung�
LED blinkt orange: Die Wartungszeit ist erreicht�
Led blinkt rot:
18
D
E
Gerät versucht eine Verbindung mit einem externen
kabellosen Gerät aufzubauen�
Die Mediumstemperatur ist höher als die eingestellte
Maximaltemperatur�
Kein Werkzeug ist installiert�
Das Gerät befindet sich im Fehlerzustand�
Erklärung der Symbole im Arbeitsbildschirm
F
G
H
I
J
K
L
M
N
O
F
Symbol Betriebsart
Zeigt die jeweils gewählte Betriebsart (A, B oder C)�
G
Symbol der Sperrtaste
Zeigt an, dass die Einstellungen gesperrt sind�
H
Drehzahl-Anzeige
Zeigt den Drehzahl-Wert (x 1000 rpm) an�
I
Betriebssymbol
Zeigt an, dass die Gerätefunktion aktiv ist�
J
Timer/Counter-Anzeige
Zeigt den Timer/Counter-Wert an�
K
Symbol Timer/Counter
Zeigt an, dass die Timer oder Counter-Funktion aktiviert ist�
Symbol Wartung von
Zeigt an, dass die eingestellte Wartungszeit bald erreicht
L
Dispergierwerkzeugen
wird oder bereits erreicht ist�
Zeigt an, dass die eingestellte Wartungszeit bald erreicht
M
Warnsymbol
wird oder bereits erreicht ist�
N
Symbol für maximale Temperatur
Zeigt an, dass die maximale Temperatureinstellung erreicht ist�
Zeigt den, mit dem S 25 EC-T...-Werkzeug ausgelesenen,
O
Temperatur-Anzeige
Temperaturwert an�
P
Symbol USB-Verbindung
Zeigt an, dass ein USB Kabel angeschlossen ist�
Zeigt an, dass das Gerät über eine kabellose Verbindung
Q
Symbol Kabellose Verbindung
kommuniziert�
R
Symbol PC-Steuerung
Zeigt an, dass das Gerät von einem PC gesteuert wird�
S
„SET"-Symbol
Zeigt an, dass der Sollwert eingestellt wird�
T
Symbol der Temperatureinheit
Zeigt an, dass die Temperatureinheit (ºC/ºF) aktiviert ist�
i
› Die angezeigten Symbole ändern sich abhängig vom Zustand und von den Einstellungen
des Gerätes�
› Nur für S 25 EC-T... Dispergierwerkzeug�
P
Q
R
S
T
