4.4 FEP-Schlauch vorbereiten

4.4 FEP-Schlauch vorbereiten
1 Flanschlos-Verschraubung
(6.02744.010)
1b Flanschlos-Schraube M6, PEEK
32
￭￭￭￭￭￭￭￭
Schläuche vorbereiten
Erforderliches Zubehör:
Teile aus dem Zubehör-Kit: CEP (6.05000.300)
￭
– FEP-Schlauch M6, 1/8" x 1.59 mm, CT OUT (6.01805.470)
– 2 Flanschlos-Verschraubungen (6.02744.010)
Die Flanschlos-Verschraubungen bestehen aus je einer Flansch-
los-Schraube M6, PEEK und einem Flanschlos-Ferrule für 1/8",
PVDF.
– Adapter UNF 10/32 aussen / M6 innen (6.2744.200)
1
1a 1b

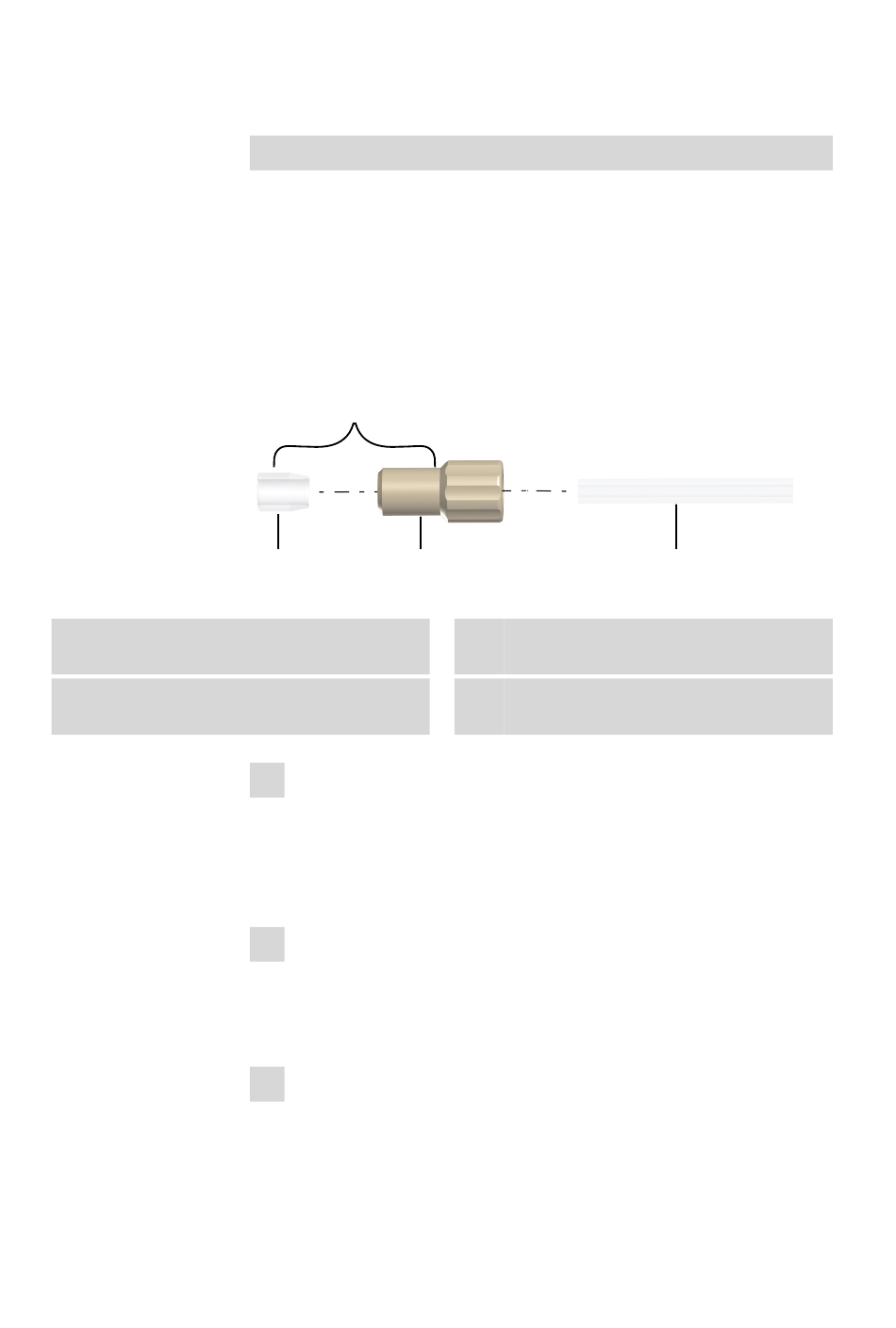

Abbildung 16 Schlauchverbindung mit flanschlos-Verschraubung
1 Eine Flanschlos-Schraube über jedes Schlauchende schieben.
Die Flanschlos-Schraube verfügt über ein Ende mit Gewinde und ein
Ende mit einer Öffnung für den FEP-Schlauch. Eine Flanschlos-
Schraube mit der Öffnung für den FEP-Schlauch voraus über jedes
Schlauchende schieben.
2 Das Flanschlos-Ferrule ist konisch. Ein Ferrule mit dem schmalen Ende
voraus über jedes Schlauchende schieben.
Der Schlauch ist vorbereitet. Die Schlauchverbindung kann erstellt
werden.
3 Den Adapter UNF 10/32 aussen / M6 innen (6.2744.200) am mit
948 WASTE beschrifteten Ende des Schlauchs festschrauben.
1a Flanschlos-Ferrule für 1/8", PVDF
2 FEP-Schlauch M6, 1/8" x 1.59 mm, CT
OUT (6.01805.470)
948 Continuous IC Module (2.948.00x0)
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
2
