Buchse CT
3
Netzanschluss-Buchse 24 V DC
für das Netzteil 6.2164.010 Tischnetzgerät
100 - 240 V/24 V DC
3.1.3
Signale Statusanzeige
Visuelles Signal
948 Continuous IC Module (2.948.00x0)

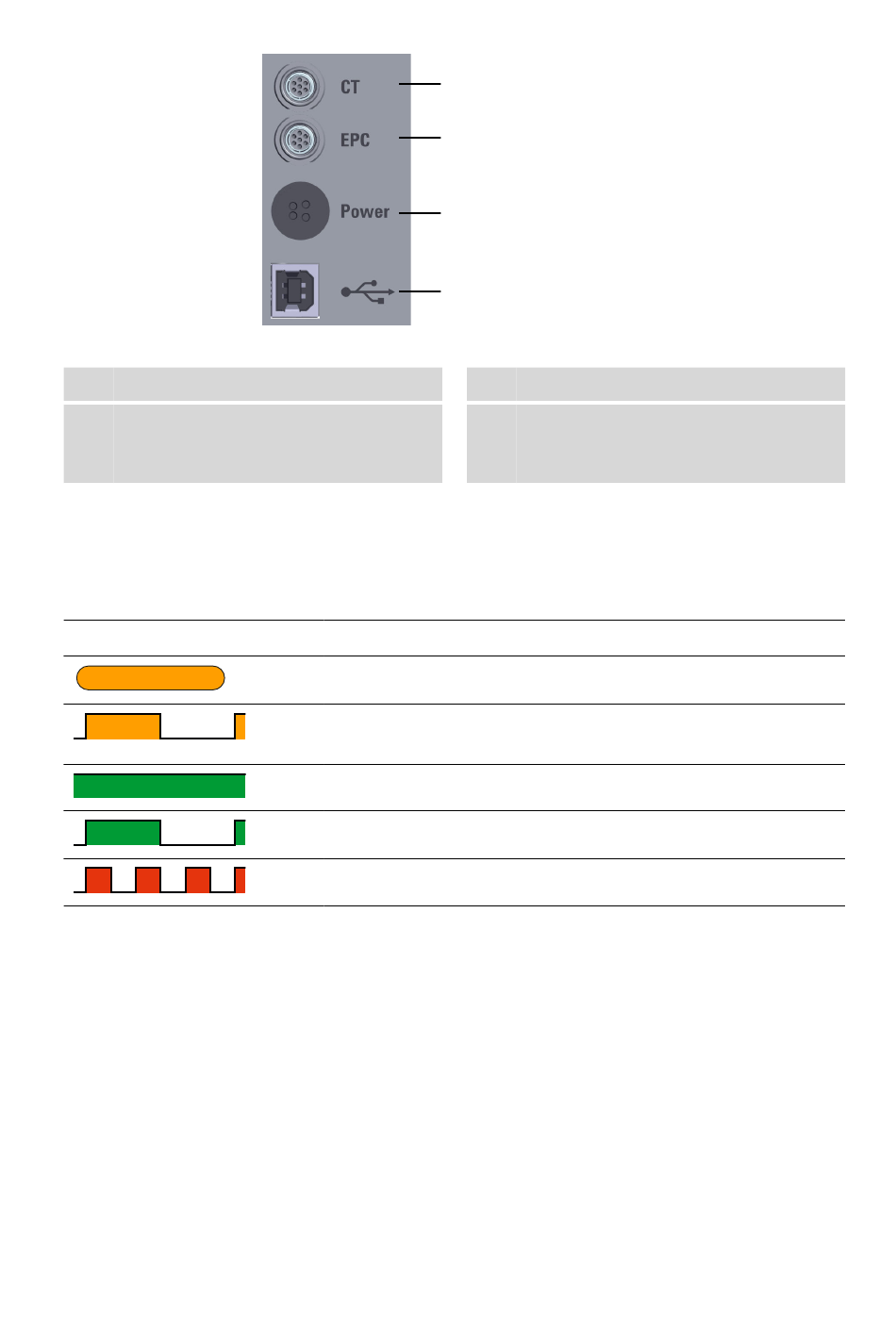

Abbildung 6
Buchsen für Kabelverbindungen
Die Statusanzeige zeigt den Betriebszustand des 948 Continuous IC
Module mit Farben und/oder Blinkmustern an. Die Bedeutung der Farben
und Blinkmuster ist in folgender Tabelle dargestellt.
LED leuchtet orange.
LED blinkt orange (langsam).
LED leuchtet grün.
LED blinkt grün (langsam).
LED blinkt rot (schnell).
1
2
3
4
2
Buchse EPC
4
USB-Anschluss USB-Typ-B
für das USB-Verbindungskabel 6.2151.020
USB A - USB B / 1.8 m
Bedeutung
Firmware wird geladen
Keine Verbindung mit
MagIC Net
Betriebsbereit
In Betrieb
Fehler oder Leck
