2
Produktbeschreibung
2.1 Brenneraufbau

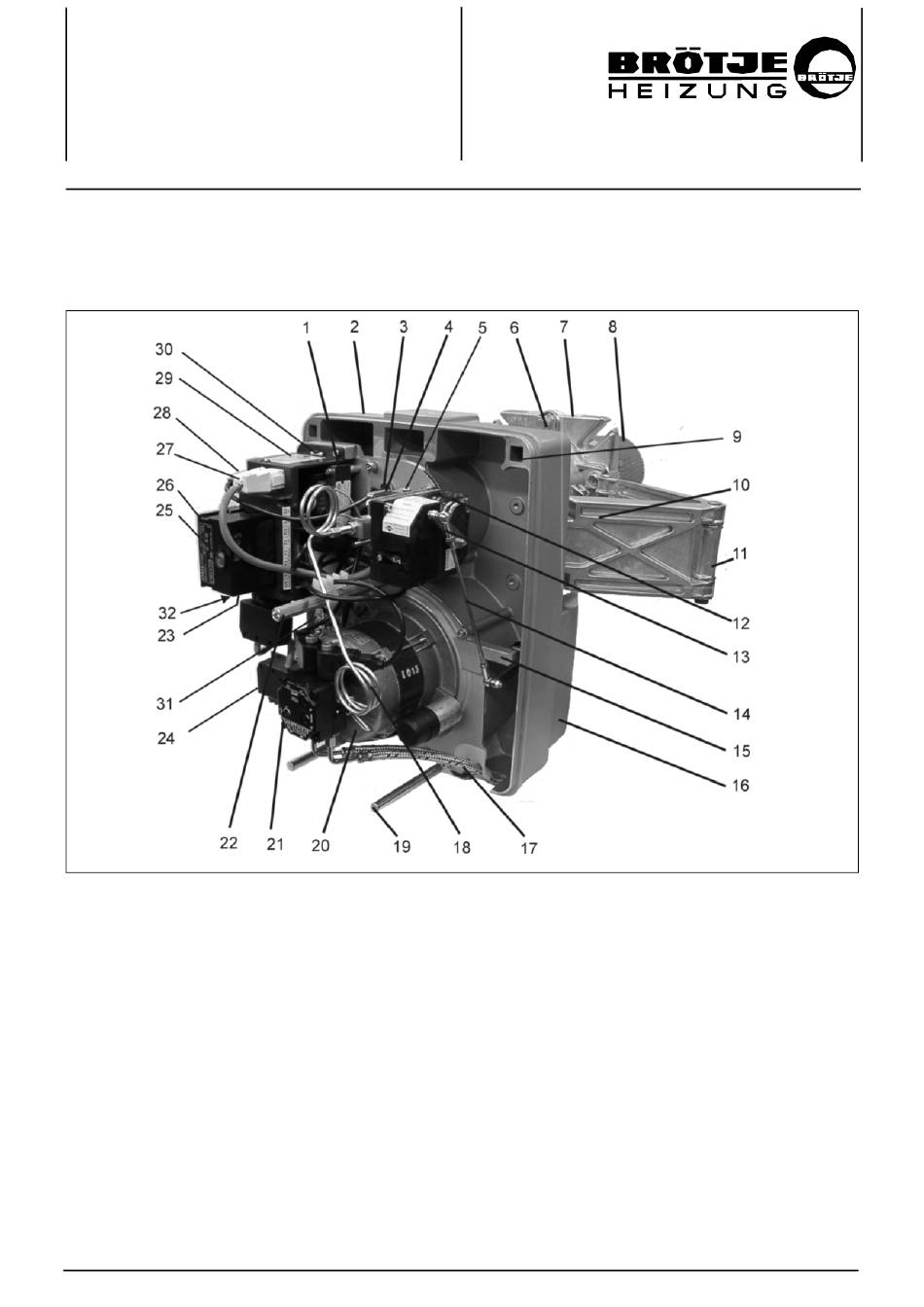

Abb. 2.1: K4 II
1 Zündtransformator mit Zündkabel
2 Typenschild Brenner
3 Flammenfühler
4 Mechanischer Verbund
5 Einstellschraube für den mechanischen Verbund
6 Klemmflansch mit Dichtung
7 Kesselflansch mit Dichtung
8 Mischrohr
9 Gehäuseöffnung Wartungspositionen
10 Brennergehäuse, teilbar
11 Schwenkarm
12 Stellmotor (Drosseleinstellung)
13 Stellhebel
14 Schubstange Drosselhebel
15 Führungsstift Gehäusedeckel
16 Luftansauggehäuse (geräuschgedämpft)
17 Brennstoffschläuche
18 Ölleitung
19 Montagehilfen für Gehäusedeckel
20 Brennermotor
21 Brennstoffpumpe
79483605_Produktbeschreibung.fm Jet K4II
2 Produktbeschreibung
22 Zentralbefestigungsschraube der Brennerhaube
23 Elt.-Anschluss Stufenstecker
(4-poliges DIN-Buchsenteil X2)
24 Elt.-Anschluss Brenner
(7-poliges DIN-Buchsenteil X1)
25 Entstörtaste des Steuergerätes
26 Steuergerät
27 Elt.-Anschluss Stellmotor
28 Elt.-Anschluss Flammenfühler
29 Elektroeinheit mit Typenschild und Programmanzeige
30 Ersatzsicherung für Elt.-Einheit
31 Motorstarter
32 Klemmleiste Vorwärmerkabel
5
