Installations- und Wartungsanleitung

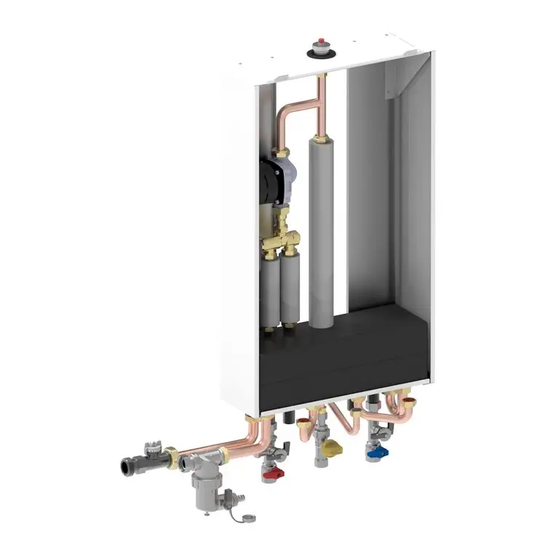

Kit 65 WGB Inneneinheit
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BROTJE Kit 65 WGB

Inhaltszusammenfassung für BROTJE Kit 65 WGB

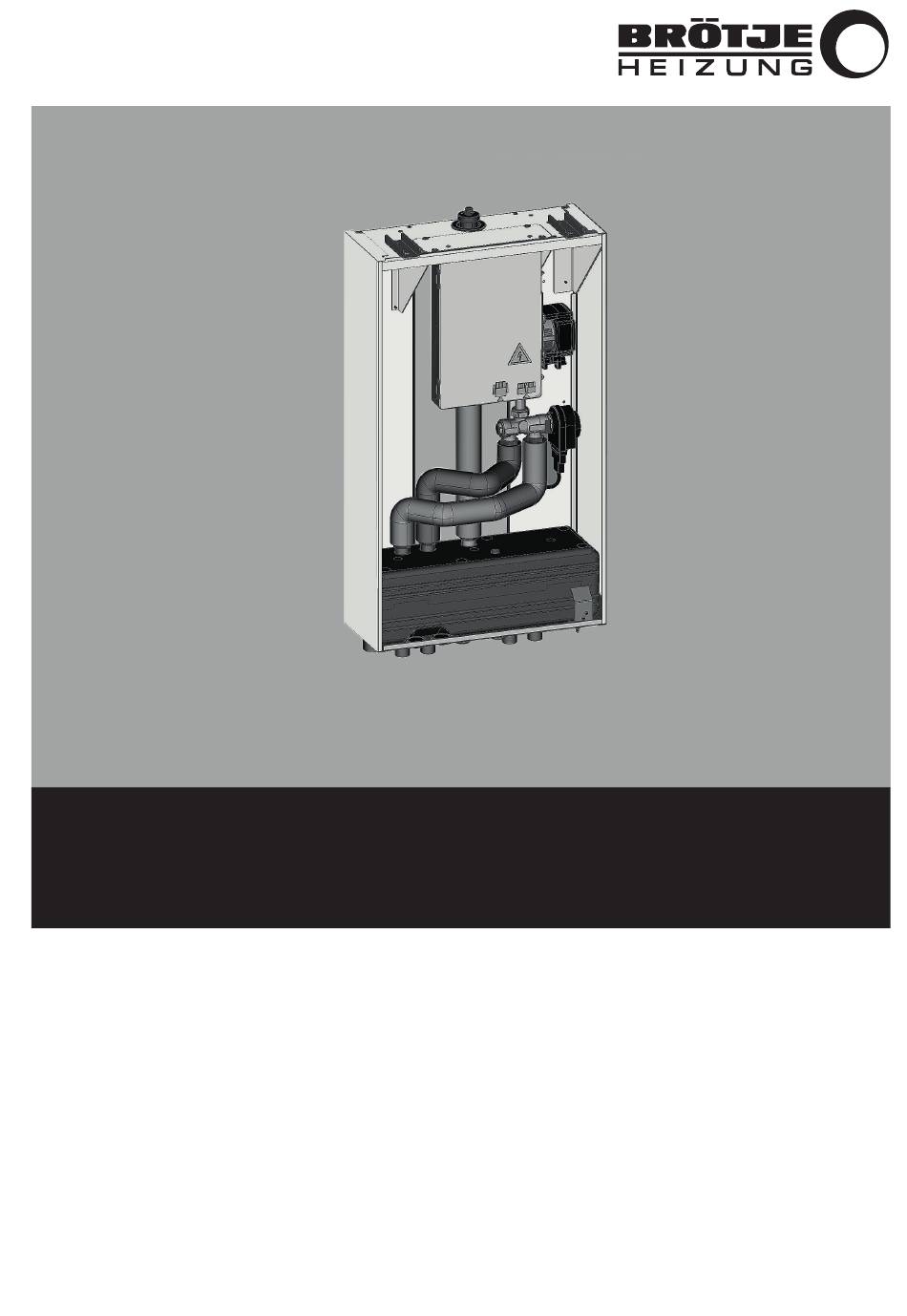

  • Seite 1 Deutschland Installations- und Wartungsanleitung Kit 65 WGB Inneneinheit...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.

  • Seite 3: Inhaltsverzeichnis

    Inbetriebnahme ..................37 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 4 Konformitätserklärung ..............72 Kit 65 WGB Inneneinheit...

  • Seite 5: Sicherheit

    Lebensgefahr durch Umbauten am Kessel! Eigenmächtige Umbauten und Veränderungen am Kessel sind nicht gestattet, da sie Menschen gefährden und zu Schäden an dem Kessel führen können. Bei Nichtbeachtung erlischt die Zulassung des Kessels! 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 6: Bestimmungsgemäße Verwendung

    Dem Benutzer die Anlage erläutern. Falls Wartungsarbeiten erforderlich sind, den Benutzer auf die Verpflichtung zur Überprüfung und Wartung des Gerätes zur Sicherstellung seiner ordnungsgemäßen Funktion hinweisen. Dem Benutzer alle Bedienungsanleitungen übergeben. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 7: Pflichten Des Benutzers

    Gefahr eines elektrischen Schlages. Warnung! Gefährliche Situationen, die zu leichten Verletzungen führen können. Vorsicht! Gefahr von Sachschäden. Wichtig: Bitte beachten Sie diese wichtigen Informationen. Verweis: Bezugnahme auf andere Anleitungen oder Seiten in dieser Dokumentation. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 8: Technische Angaben

    Zur Erfüllung der Anforderungen des GEG zwingend notwendig zu ändern! Siehe auch Hybridfunktion, Seite 13 3.1.2 Technische Daten Tab.1 Technische Daten Modell Kit 65 WGB Inneneinheit Kennzeichnung CE-Zeichen mit EU DOC Wärmeverlustleistung bei ΔT 30 K W 40 Max. Betriebstemperatur °C 75 Max. Wasserdruck...

  • Seite 9: Restförderhöhen Hk1 Mit Pumpe Upm4 Lin

    Dmax (PP016) Maximale Pumpendrehzahl für Heizung Hws Heizwasserstrom (Werkseinstellung) Rfh Restförderhöhe Dmin (PP018) Minimale Pumpendrehzahl für Heizung (Werkseinstellung) 3.1.4 Druckverlust zweiter Heizkreis Abb.2 Druckverlust zweiter Heizkreis Wvs [m³/h] RA-0002824 Dv Druckverlust Wvs Wasservolumenstrom 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 10: Abmessungen Und Anschlüsse

    5 Rücklauf Heizkreis *) Bei Verwendung Revisionsbogen 87° 60/100 6 Vorlauf TWW-Speicher **) Das Gesamtmaß beträgt 800 mm + 1,5 mm Dicke 7 Rücklauf TWW-Speicher der neuen Dichtungen für die Absperrhähne Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 11: Elektrischer Schaltplan

    Schaltplan Kit 65 1 Einbauraum für Zusatzmodule im WGB 5 Pumpe für CircA und TWW 2 Adapterkabel L-Bus Micro-Fit 6 Vorlauf Regelfühler 3 L-BusKabel 1,5 m 7 Abschlusswiderstand L-Bus 4 TWW – Dreiwegeventil 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 12: Produktbeschreibung

    3. Ein bereits installierter Kessel der Serie WGB 14.1 / WGB 22.1 wird mit dem Kit 65 ergänzt. Funktionsbeschreibung 4.2.1 Hybridsystem Kit 65 Abb.5 Kit 65 mit Kessel, Wärmepumpe und TWW-Speicher RA-0002809 1 Kit 65 (Inneneinheit) 3 Wärmepumpe (Außeneinheit) 2 Gas-Brennwertkessel 4 TWW-Speicher Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 13: Hybridfunktion

    (1)(2)(3) Kostengeführt Die Regelung wählt den kostengünstigsten Wärmeer­ HP062 Stromkosten Hochtarif zeuger je nach Leistungszahl der Wärmepumpe und HP063 Stromkosten Niedertarif Energiekosten. HP064 Gas- oder Ölkosten Der Betrieb ist immer bivalent-alternativ 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 14 In Kombination mit einem Gas-Brennwertkessel WGB 22.1 und einer Wärmepumpe BLW Eco 4.1 bzw. BLW Eco 6.1 muss die max. Heizleistung des Kessels (GP007 Max. Gebläsedrehzahl Heizen) reduziert werden (siehe Verweis unten). Siehe auch ErP Paket-Saison-Wirkungsgrade, Seite 8 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 15: Hauptkomponenten

    Vorsicht! Die Installation des Gerätes muss durch eine qualifizierte Heizungsfachkraft gemäß den geltenden örtlichen und nationalen Vorschriften erfolgen. Für an das Stromnetz angeschlossene Geräte: Norm VDE 0100 – Errichten von Niederspannungsanlagen 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 16: Auswahl Des Aufstellungsortes

    Die Verschraubungen sind fest anzuziehen, so dass kein Wasser in das Gehäuseinnere eindringen kann! Der Betrieb eines Raumgerätes bzw. -thermostaten ist in den Schutzbereichen 0-2 nicht zulässig! Die DIN VDE 0100-701 (insbesondere Schutzbereiche und Mindestabstände) ist zu beachten! Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 17: Anwendungsbeispiel

    Die allgemein anerkannten Regeln der Technik, insbesondere das DVGW Arbeitsblatt W551 und die Trinkwasserverordnung sind einzuhalten. Bei der Anlagenplanung ist stets auf die Restförderhöhe zu achten. Die Zirkulationspumpe muss bauseits oder über ein IWR RMTE angesteuert werden. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 18 X 23 X 23 X 23 N N N N N N N N N N N C S3 S2 C S3 S2 C S3 S2 C S3 S2 C S3 S2 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 19: Deinstallation Des Altgerätes

    6.2.1 Kesselhalterungen montieren Abb.11 Montage der Kesselhalterungen 1. Kesselhalterungen (im Anschluss-Set) gemäß Abb. mit Schrauben M5 x 12 in den äußeren Befestigungslöchern an der Oberseite der Kit 65 Inneneinheit montieren. RA-0002785 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 20: Wandmontage

    Ist eine linksseitige Montage der Heizkreispumpe nicht notwendig, kann der im Kessel nicht mehr benötigte ALPHA-Reader direkt nach der Wandmontage an der Pumpe montiert werden (siehe Hydraulischer Abgleich ). Abschnitt Siehe auch Hydraulischer Abgleich, Seite 37 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 21: Entfernen Der Regelungsbox

    RA-0002790 Regelungsbox seitlich aus dem Gehäuse entfernen Zu Wartungs- und Installationszwecken bei bereits montiertem Gas- Brennwertkessel und zu geringem Deckenabstand kann die Regelungsbox seitlich aus dem Gehäuse entfernt werden. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 22: Pumpe Linksseitig Montieren

    Sollte es aufgrund räumlicher Gegebenheiten notwendig sein, den Zugang zur Pumpe und zur Regelungsbox zu Installations- und Wartungsarbeiten auf die linke Seite zu verlegen, kann das Entlüftungsrohr mit Pumpe und Umschaltventil um 180° gedreht werden. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 23 Zur Vereinfachung der Installation (z.B. Dichtheitsprüfung) die Seitenverkleidungen am Ende der Arbeiten montieren. RA-0002817 Abb.17 Entfernen der Rohrleitungen 3. Pumpenverschraubungen lösen. RA-0002839 Abb.18 Entfernen der Rohrleitungen 4. Verschraubungen lösen und vorhandene Rohrleitungen mit Dichtungen entfernen. RA-0002791 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 24 Anschlüsse des Umschaltventils über den zuvor installierten Rohrleitungen befinden. 180° RA-0002794 Abb.22 Verschraubungen festziehen 8. Dichtungen gemäß Abbildung in die oberen Überwurfmuttern der Rohrleitungen einlegen und Rohrleitungen am Umschaltventil anschließen. RA-0002816 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 25: Hydraulische Anschlüsse

    1. Gas-Brennwertkessel gemäß Abbildung in die Kesselhalterungen des Brennwertkessels Kit 65 einhängen. 2. Vorderwand des Gas-Brennwertkessels entfernen und Kesselschaltfeld herunterklappen. Verweis: Informationen zum Entfernen der Vorderwand sind im Installationshandbuch des Gas-Brennwertkessels enthalten. RA-0002799 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 26 Optional wird der Einbau des Absperrsets ADH WP 1" (Zubehör) am WP-Vorlauf und WP-Rücklauf empfohlen. Die Verschlusskappen werden dann mit Dichtungen an den Absperrhähnen angeschraubt. RA-0002814 Verweis: Informationen zum Anschluss befinden sich im Installationshandbuch des Gas-Brennwertkessels. 7. Kondensatablauf installieren. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 27: Anschluss 2. Heizkreis

    Rücklauf des Kit 65 angeschlossen. Wichtig: Bei Verwendung eines zweiten Heizkreises muss die Schwerkraftsperre am Kit 65 geschlossen werden. Der Anschluss eines Membran-Ausdehnungsgefäßes erfolgt am Vorlauf des zweiten Heizkreises! RA-0002837 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 28: Membran-Ausdehnungsgefäß Installieren

    Für die Installation der Wärmepumpe wird vorausgesetzt, dass der Gas- Gas- Brennwertkessel bereits installiert ist (siehe Abschnitt Brennwertkessel installieren ). Abb.34 Verschlusskappen entfernen 1. Gegebenfalls vorhandene Verschlusskappen vom WP-Vorlauf und WP-Rücklauf entfernen. RA-0002807 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 29: Anschlüsse Luftzufuhr/Abgasstutzen

    Seite 1 x 95 mm konzent­ lang risch KAS 80 nach oben konzent­ risch (1) Kürzung 123 mm (2) Kürzung 405 mm (3) Kürzung 45 mm (4) Kürzung 14 mm 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 30 RA-0002842 1 vorhandenes Abgasrohr KAS 80 3 Bogen 87° 60/100 2 Erweiterung ADT 80/125-60/100 4 Revisionsbogen 87° 60/100 Das Kit 65 und der Kessel WGB 14.1 / WGB 22.1 sind montiert. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 31 3 Schrauben sichern. Vorsicht! Die Dichtung im Kessel ist zu prüfen und gegebenenfalls auszutauschen! 1 ) entsprechend der Tabelle kürzen. 2. Vorhandenes Abgasrohr ( 3. Die Rohre entsprechend Abbildung montieren. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 32: Elektrische Anschlüsse

    Informationen zum Öffnen der Regelung befinden sich im Installationshandbuch des Gas-Brennwertkessels. Hinweis Die Anschlussleiterplatte CB-28 befindet sich im Anschluss-Set. Abb.40 Montage CB-28 1. Anschlussleiterplatte CB-28 gemäß Abb. mit beigefügten Schrauben in der Kesselregelung montieren. RA-0002811 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 33: Endwiderstand Installieren

    RA-0002827 Abb.43 Befestigen der 2. Kabelverschraubungen von innen befestigen. Kabelverschraubungen RA-0002828 Abb.44 Kabelklammern 3. Kabelklammern gemäß Abb. unterhalb des Kessels an den vorhandenen Befestigungsschienen anbringen und Verbindungsleitungen mit Kabelbindern befestigen. RA-0002829 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 34 L-Bus-Buchse an der Unterseite des Kit 65 einstecken. 2. Das andere Ende der L-Bus-Leitung (SCB-Box) an der Unterseite des Gas-Brennwertkessels WGB durch die hintere Öffnung ins Innere des SCB-Gehäuses schieben. RA-0002833 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 35: Busverbindung Wärmepumpe

    A B X Y E P Q E H1 H2 1. Busleitung (bauseits) an Klemme "BUS" der Wärmepumpe anschließen. 2. Leitung zum Gas-Brennwertkessel verlegen. Vorsicht! Die im Anschluss-Set liegenden Kabelverschraubungen verwenden. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 36: Außentemperaturfühler Anschließen

    R-Bus-Klemmen der Klemmleiste anschließen. Es spielt keine Rolle, welches Kabel an welche Kabelklemme angeschlossen wird. Wichtig: Ist bereits ein Kessel installiert, ist das dort angeschlossene Raumgerät zu verwenden und auf die Anschlussleiterplatte CB-28 umzuklemmen. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 37: Inbetriebnahme

    Energieverbrauch und Heizleistung der Anlage verbessert werden. Die folgenden Schritte zeigen die Durchführung des hydraulischen ® Abgleichs per Smartphone oder Tablet-PC mit Hilfe des Grundfos ® ALPHA Readers (Zubehör) und der Grundfos GO Balance App: 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 38: Abschließende Arbeiten

    Den Wasserdruck am Bedienfeld kontrollieren. Falls erforderlich, Wasser in die Heizungsanlage nachfüllen. Den Verschmutzungsgrad der/des Filter(s) in Wärmepumpe und Anlage überprüfen. Falls erforderlich, den/die Filter reinigen. 4. Heiz- und TWW-Betriebsart wieder aktivieren. Verweis: Bedienungsanleitung Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 39: Bedienung

    Die Entlüftungsfunktion benötigt ca. 5 Minuten. Wichtig: Die Anlaufzeit der Wärmepumpe und dem Zusatzerzeuger nach dem Auslösen einer TWW- oder Heizanforderung variiert je nach Anforderung, Einstellungen und Außentemperatur und kann bis zu 15 Minuten betragen. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 40: Pumpe Upm4 (Pumpenheizkreis)

    Parameter T Vorlauf man. Eins. (AP026 ). Betriebsstunden Betriebsstunden des Wärmeerzeugers bis zur Anzeige einer Wartungsmeldung 17400 Stunden AP009 Einstellbar von 0 Stunden bis 65534 Stunden Wartungsmeldung Art der Wartungsmeldung wählen Keine AP010 Keine Angepasste Meldung Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 41 NutzerResetVerrieg. Zusatz entlastet Generator entlastet Gen.&Zus. entlastet Niedertarif Nur Photovoltaik-WP PV-WP und Zusatz Smart Grid bereit Heizen Kühlen Entlüftungsprogram Einstellungen Entlüftungsprogramm Immer Entl.bei Start Keine Entl.bei Start AP101 Immer Entl.bei Start 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 42 CO2-Emissionskoeffizient für Strom im Heizbetrieb in 10g/kWh 42 (420 g/kWh) HP065 CO2-Koeff. TWW CO2-Emissionskoeffizient für Strom im TWW-Betrieb in 10g/kWh 42 (420 g/kWh) HP066 CO2-Koeff. Gas/Öl CO2-Emissionskoeffizient für Gas oder Öl in 10g/kWh 20 (200 g/kWh) HP067 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 43 Vorlauftemperatur des Gerätes. Die ausgehende Kesselwassertemperatur. in °C AM016 Wasserdruck Wasserdruck des Primärkreislaufs in bar AM019 3-Wegeventil Status des Dreiwegeventils AM037 Heizkreis Trinkwasser Volumenstrommesser Wasserdurchsatz der Anlage in l/min AM056 Interner Sollwert Interner Sollwert in °C AM101 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 44 Anzahl der Erzeugerstarts seit der letzten Wartung AC004 Energieverbrauch Hzg Energieverbrauch für Heizbetrieb (kWh) AC005 Energieverbrauch TWW Energieverbrauch Trinkwarmwasserbereitung (kWh) AC006 Energieverbr. Kühlen Energieverbrauch Kühlbetrieb (kWh) AC007 Gelief. Energie Hzg Gelieferte thermische Energie für Heizung (kWh) AC008 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 45: Circa > Parameter, Zähler, Signale

    Heizkreisbetrieb in der Nacht. 1: Mit reduziertem Sollwert fortsetzen. 0: Nur Nachtabsenkung CP340 Frostschutz Kein Heizbetrieb Die Heizung wird abgeschaltet, wenn die im Zeitprogramm eingestellte Soll- Raumtemperatur unterhalb des für CP070 eingestellten Schwellenwerts liegt. Nachtabsenkung 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 46 Zeitprogramm 2 Zeitprogramm 3 Logikpegel-Kontakt Logikpegel-Kontakt Geschlossen CP640 Offen Geschlossen Kühlstopp-RaumT. Die Kühlung wird gestoppt, wenn der Raumtemperatur-Sollwert über 29 °C CP650 diesem Wert liegt Einstellbar von 20 °C bis 30 °C Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 47 >Signale Meldungen Beschreibung der Meldungen TWWSp unten Temperatur im Trinkwarmwasserspeicher (unterer Fühler) in °C DM001 TwwVorl.TempSollwert Vorlauftemperatur-Sollwert Trinkwasserbereitung in °C DM004 Fehler TAS TWW Fehlerzustand des Korrosionsschutzsystems (TAS) des DM007 Trinkwarmwasserspeichers 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 48: Tww-Speicher > Parameter, Zähler, Signale

    Zeitp für TWW Ausgewähltes Zeitprogramm für Trinkwarmwasser Zeitprogramm 1 DP060 Zeitprogramm 1 Zeitprogramm 2 Zeitprogramm 3 Komfort TWW Sp. Komfortsollwert Trinkwarmwasserspeicher 50 °C DP070 Einstellbar von 40 °C bis 65 °C Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 49 Fehlerzustand des Korrosionsschutzsystems (TAS) des Trinkwarmwasserspeichers DM007 AktBetriebsartTWW Aktuelle Betriebsart Trinkwarmwasser DM009 Zeitprogramm Manuell Temporär akt. TWW Aktivität aktuelle Trinkwarmwasser Aktivität DM019 Komfort Anti-Legionellen TWW Sollwert Temperatursollwert für Trinkwarmwasser in °C DM029 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 50: Außentemperaturfühler Einrichten > Parameter, Zähler, Signale

    3: 22 Stunden bei einem Gebäude mit normaler thermischer Trägheit, 10 : 50 Stunden bei einem Gebäude mit hoher thermischer Trägheit. Die Werkseinstellung nur ändern, wenn die Trägheit des Gebäudes bekannt ist. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 51: Beschreibung Der Parameter

    ZusatzerzStart (HP030). Wenn der Parameter Verz. ZusatzerzStart (HP030) auf 0 eingestellt ist, wird die Einschaltverzögerung des Zusatzerzeugers entsprechend der Außentemperatur eingestellt: Je niedriger die Außentemperatur, desto schneller wird der Zusatzerzeuger gestartet. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 52: Betrieb Der Zusatzheizung Im Warmwassermodus

    Trinkwasserbereitung sind von den Parametern Einstell. BL-Eingang (AP001) und Funktion BL2 (AP100) für die Sperreingänge BL1 und BL2 abhängig. Funktionsbeschreibung Das Verhalten des Zusatzkessels im Trinkwasserbetrieb hängt von der Konfiguration des Parameters TWW-Regelung(DP051) ab. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 53: Umschaltung Zwischen Heizung Und Trinkwarmwasserbereitung

    Diese Phase kann mit dem Parameter Min. HZG vor TWW (DP048) eingestellt und festgelegt werden. Nach der Heizphase wird das Aufladen des Speichers wieder freigegeben. Nur bei Trinkwarmwasserbereitung Wenn der Trinkwarmwasser-Sollwert erreicht ist, beginnt eine Periode im Heizbetrieb. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 54: Verwendung Der Heizkennlinie

    1 Temperatursollwert des Heizkreises CM070 4 Außentemperatur CM210 2 Maximaler Sollwertbereich für die Vorlauftemperatur 5 Grundtemperatur der Kennlinie CP210 / CP220 CP000 = 55 °C = 20 °C 3 Steigung der Heizkennlinie des Heizkreises CP230 Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 55 Vorlauf-Solltemperatur für den Kreis CM070 von 34 °C. MW-6070163-1 CM070 Wenn CP210 = 15 °C, dann wird CP210 die Raumsolltemperatur CM190 °C (in unserem Beispiel CM190 = 20 °C).. CM210 °C 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 56: Parameter Ändern

    Wärmepumpe> Parameter, Zähler, Einstell. BL-Eingang Smart Grid bereit 23.5 Signale > Einstellungen > Erweitert AP001 Funktion BL2 Smart Grid bereit AP100 Die Wärmepumpe ist zum Empfangen und Verwalten von Smart Grid Signalen bereit. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 57: Auslesen Der Betriebsdaten

    Zähler für die Anzahl der Pumpenbetriebsstunden AC026 Pumpenstarts Zähler für die Anzahl der Pumpenstarts AC027 StandbyEnergieverbr. Im Standby-Betrieb vom Gerät verbrauchte Energie (kWh) AC032 TWW 3WV. Zyklen Anzahl von Trinkwasser Schaltzyklen des Dreiwegeventils DC002 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 58: Speichern Und Wiederherstellen Der Einstellungen

    4. Bestätigen auswählen, um die Einstellungen zu speichern. Automatisches Erkennen von Optionen und Zubehör Mit dieser Funktion können nach dem Austausch einer Leiterplatte der Wärmepumpe die an den L–BUS-Kommunikationsbus angeschlossenen Geräte automatisch erkannt werden. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 59: 10 Wartung

    Leitungen können Temperaturen über 100 °C erreichen und unter hohem Druck stehen, wodurch das Risiko von schweren Verletzungen besteht. Es wird außerdem empfohlen, vor allen Arbeiten am Kältemittelkreis Schutzhandschuhe und Schutzbrille zu tragen. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 60: Wartungsmeldung

    Die individuellen Einstellungen vor dem Zurücksetzen notieren, wenn keine Inbetriebnahmeeinstellungen gespeichert wurden. Dabei auch alle relevanten zubehörbezogenen Parameter einschließen. > Erweitertes Wartungsmenü > Konfigurationsnummern einstellen Zum Navigieren den Drehknopf verwenden. Zum Bestätigen der Auswahl die Taste drücken. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 61: 11 Fehlerbehebung

    Das System versucht automatisch, den Fehler zu korrigieren (z.B. im Falle eines Fehlers im Zusammenhang mit dem Durchfluss). Das System wird abgeschaltet, schaltet sich aber automatisch wieder ein, wenn der Fehler verschwindet. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 62 Fühler ersetzen, falls erforderlich. H00.49 TWp-Vorlauf fehlt Wärmepumpen-Vorlauftemperaturfühler wurde erwartet, aber nicht gefunden Verkabelung zwischen Hauptleiterplatte und Fühler überprüfen. Überprüfen, ob der Fühler korrekt montiert ist. Widerstandswert des Fühlers überprüfen. Fühler ersetzen, falls erforderlich. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 63 Die Zone unterstützt nicht die ausgewählte Funktion H06.01 WP defekt Fehler an der Wärmepumpeneinheit Im digitalen Display der Außeneinheit angezeigter Fehlercode: E3, E4, H5, H9 H06.06 HD Verdichter block Eine Hochdruck-Anomalie hat die Abschaltung des Verdichters ausgelöst 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 64 Im digitalen Display der Außeneinheit angezeigter Fehlercode: H2 Verkabelung zwischen Leiterplatte EHC–10 und Fühler überprüfen. Überprüfen, ob der Fühler ordnungsgemäß montiert wurde. Widerstandswert des Fühlers überprüfen. Fühler ersetzen, falls erforderlich. H06.27 Frostschutz Der Frostschutz der Wärmepumpe ist aktiviert Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 65 Die Leiterplatte des Wechselrichtermoduls ist defekt, ersetzen. Kann kein Problem an der Regelung festgestellt werden, ist der Verdichter defekt, durch einen neuen ersetzen. Die Absperrventile sind geschlossen, öffnen. H06.35 AM-Überhitzung Anomalie bei der Außenmodulüberhitzung 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 66 Siehe mögliche Ursachen und Maßnahmenliste für Code H06.24. Der Temperaturfühler TWout hat sich gelöst. Wieder anschließen. Der Temperaturfühler T1 hat sich gelöst. Wieder anschließen. Der Temperaturfühler T5 hat sich gelöst. Wieder anschließen. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...
  • Seite 67 Im digitalen Display der Außeneinheit angezeigter Fehlercode: E1 Sicherstellen, dass die Stromversorgungskabel fest angeschlossen sind, um einen Phasenverlust zu vermeiden. Prüfen, ob die Anschlüsse des Nullleiters und des stromführenden Leiters vertauscht sind. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...
  • Seite 68 H06.80 Frostschutz WT Wasserseitiger Frostschutz des Wärmetauschers der Außeneinheit Im digitalen Display der Außeneinheit angezeigter Fehlercode: Pb Das Gerät nimmt den normalen Betrieb wieder auf. H06.81 Verdampferfehler Verdampferfehler in der Außeneinheit Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 69: Verriegelungscode

    Kurzbeschreibung und dem Datum wird angezeigt. 3. Entsprechend Ihren Bedürfnissen folgende Schritte ausführen: Einzelheiten eines Fehlers anzeigen: Den gewünschten Fehler auswählen. Drehschalter gedrückt halten, um alle Fehler aus dem Fehlerspeicher zu löschen. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 70: Fehlersuche

    Kurzzyklen Der Wasserdruck ist Nicht genug Wasser in der Wasser im System auffüllen. zu niedrig (< 1 bar). Anlage. Wasserleck. Kontakt mit dem Wartungstechniker der Wärmepumpe aufnehmen. Kit 65 WGB Inneneinheit 7853558 - 04 - 18122023...

  • Seite 71: 12 Außerbetriebnahme

    Der Hersteller verpflichtet sich zu einem fachgerechten Recycling. Wichtig: Das Recycling des Gerätes erfolgt in einem Entsorgungsunternehmen. Wenn möglich sind die Materialien, speziell die Kunststoffe, gekennzeichnet. Somit ist eine sortenreine Wiederverwertung möglich. 7853558 - 04 - 18122023 Kit 65 WGB Inneneinheit...

  • Seite 72: 14 Anhang
