a. Verkabeln Sie das Shelf NSM A-Port e0a mit Controller A, Steckplatz 9, Port A (e9a).
b. Verkabeln Sie den Port e0b des Shelf NSM A mit Controller B-Steckplatz 8, Port b (e8b).
c. Verkabeln Sie den Shelf NSM B-Port e0a mit Controller B-Steckplatz 9, Port A (e9a).
d. Verkabeln Sie den Shelf NSM B-Port e0b mit Controller A-Steckplatz 8, Port b (e8b).

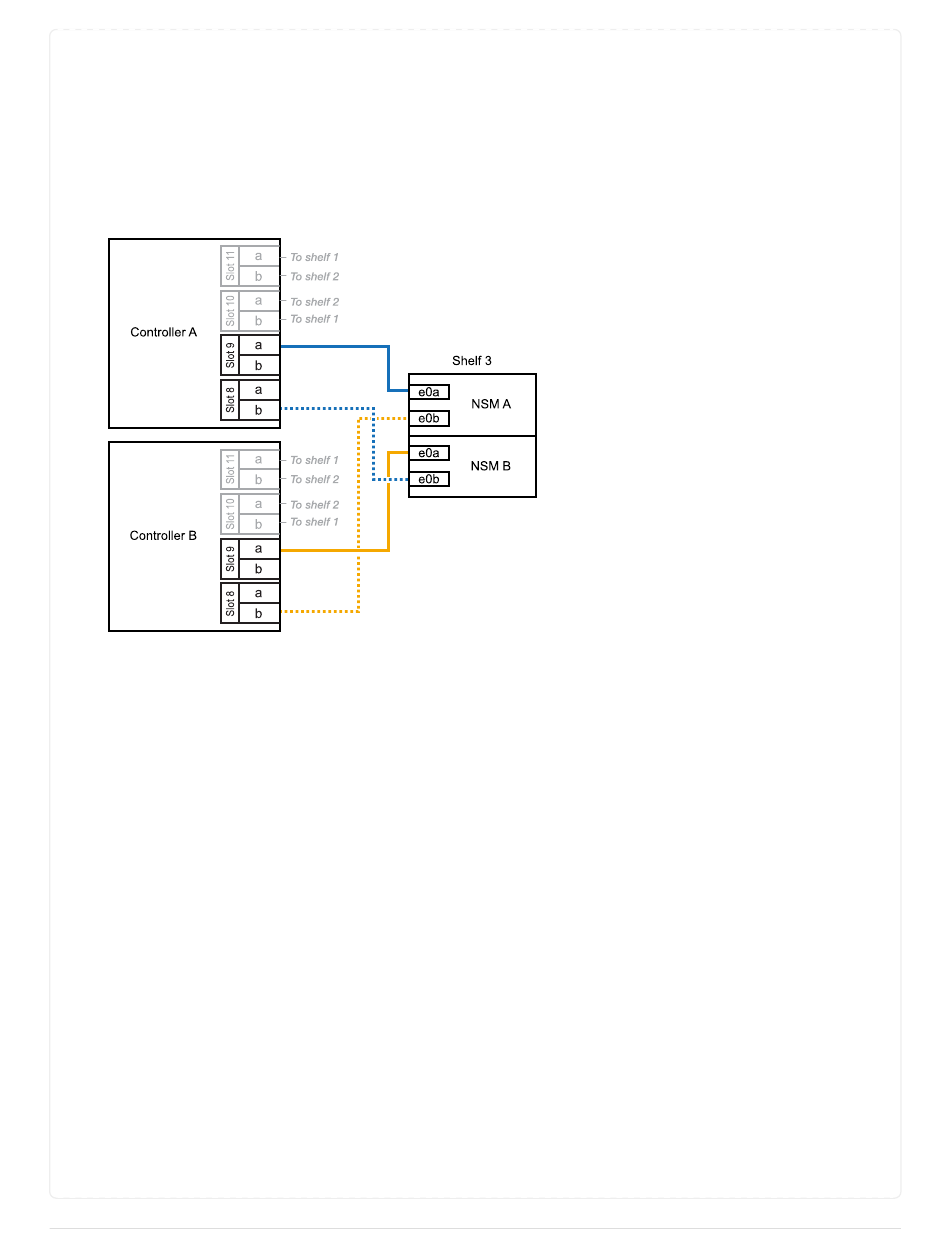

In der folgenden Abbildung ist die Verkabelung des dritten Shelf im HA-Paar mit vier RoCE-
fähigen I/O-Modulen pro Controller hervorgehoben:
4. Wenn das NS224-Shelf, das Sie beim Hinzufügen verwenden, das vierte NS224-Shelf im HA-Paar
mit vier RoCE-fähigen I/O-Modulen pro Controller ist, führen Sie die folgenden Teilschritte durch.
a. Verkabeln Sie das Shelf NSM A-Port e0a mit Controller A, Steckplatz 8, Port A (e8a).
b. Verkabeln Sie den Port e0b des Shelf NSM A mit Controller B-Steckplatz 9, Port b (e9b).
c. Verkabeln Sie den Shelf NSM B-Port e0a mit Controller B-Steckplatz 8, Port A (e8a).
d. Verkabeln Sie den Shelf NSM B-Port e0b mit Controller A-Steckplatz 9, Port b (e9b).
In der folgenden Abbildung ist die Verkabelung für das vierte Shelf im HA-Paar mit vier RoCE-
fähigen I/O-Modulen pro Controller hervorgehoben:
5
