Shelfs
Shelf 1
Verkabelung
a. Verkabeln Sie den NSM A-Port e0a mit dem Controller A-Steckplatz
11, Port A (e11a).
b. Verkabeln Sie den NSM A-Port e0b mit Controller B-Steckplatz 8, Port
b (e8b).
c. Verbinden Sie den NSM B-Port e0a mit Controller B-Steckplatz 11, Port
A (e11a).
d. Verkabeln Sie den NSM B-Port e0b mit Controller A-Steckplatz 8, Port
b (e8b).
e. Wenn Sie ein zweites Regal heizen, füllen Sie die Unterschritte "Shelf
2" aus; andernfalls fahren Sie mit Schritt 3 fort.

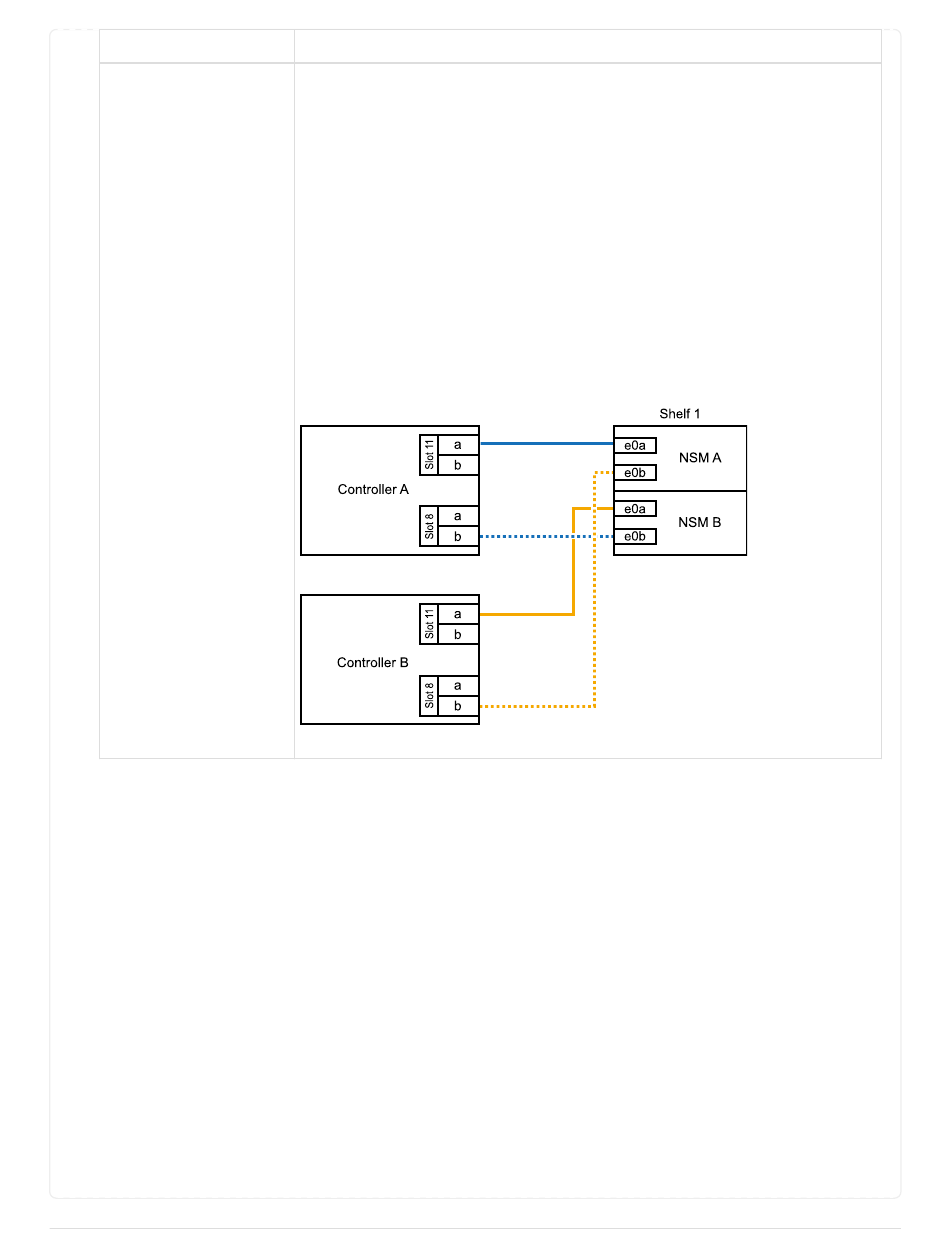

Die folgende Abbildung zeigt die Verkabelung für ein Hot-Added Shelf mit
zwei RoCE-fähigen I/O-Modulen pro Controller-Modul:
9
