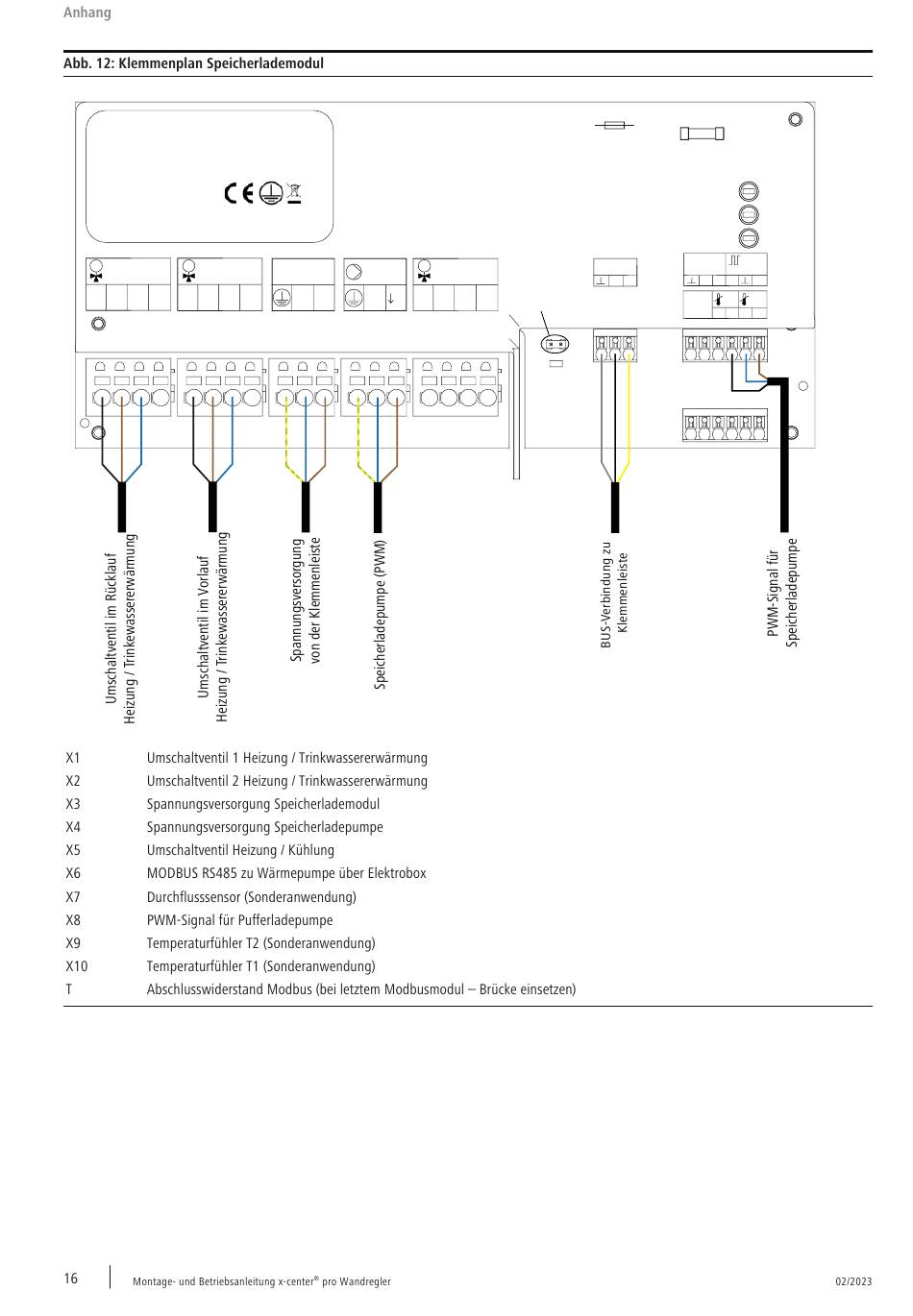

Speicherlademodul
Erscheint in der Bedienoberfläche unter Wärmepumpe!
Spannung (U): 230V
~
, 50Hz
Charge:
Leistung (P
): < 25 W
max
IP 20
Vor dem Öffnen der Abdeckung Gerät vom Netz trennen!
N t t
Kermi GmbH, Pankofen-Bahnhof 1, 94447 Plattling, Germany
X1
X2
M
M
Heating/DHW
Heating/DHW
NC
NO
N
L
NC NO N
L
X4
X5
X3
M
230 V~
Valve cooling
Pump
N
L
N
NC NO N
1
T3.15A 250 VAC
X6
BUS IN
A B
L
T
Power
Bus
Alarm
X7
X8
Flow sensor
PWM Pump
+
IN
IN
X9
X10
T2
T1
1
1
2
2
