Enders POLO 2.0 Gebrauchsanleitung Seite 10

DEUTSCH
Nr. Abbildung
13
15
M6 x 32
17

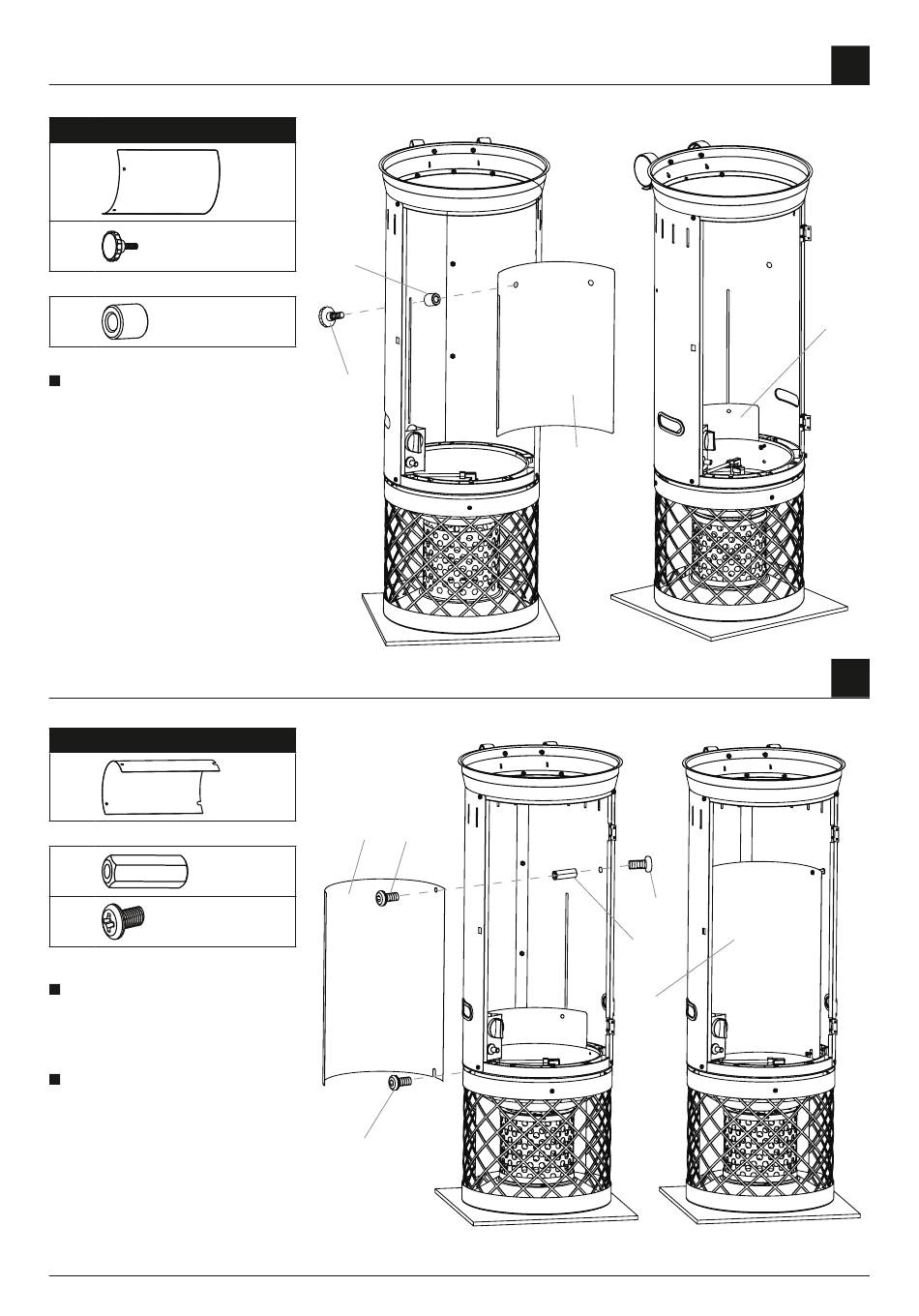

Schieben Sie zuerst das Re-
flektorblech in die dafür vor-
gesehene Nut am Brennerkopf
und fixieren Sie es danach wie
abgebildet mit den Abstands-
hülsen durch die Schlitze im
Gehäuse.
Nr. Abbildung
14
18
28
M5 x 8
Zuerst das Hitzeschild mit der
Nut über die am Brennerkopf
vormontierten beiden Schrau-
ben schieben.
Jetzt links und rechts oben
mit weiteren Schrauben wie
abgebildet befestigen. Danach
die unteren Schrauben an-
ziehen.
Menge
1
2
17
2
15
Menge
1
14 28
2
4
28
13
10
28
18
14
08
13
09
