WAREMA WMS plus Bedienungsanleitung Seite 3

Wnschluss
4
3
2
1

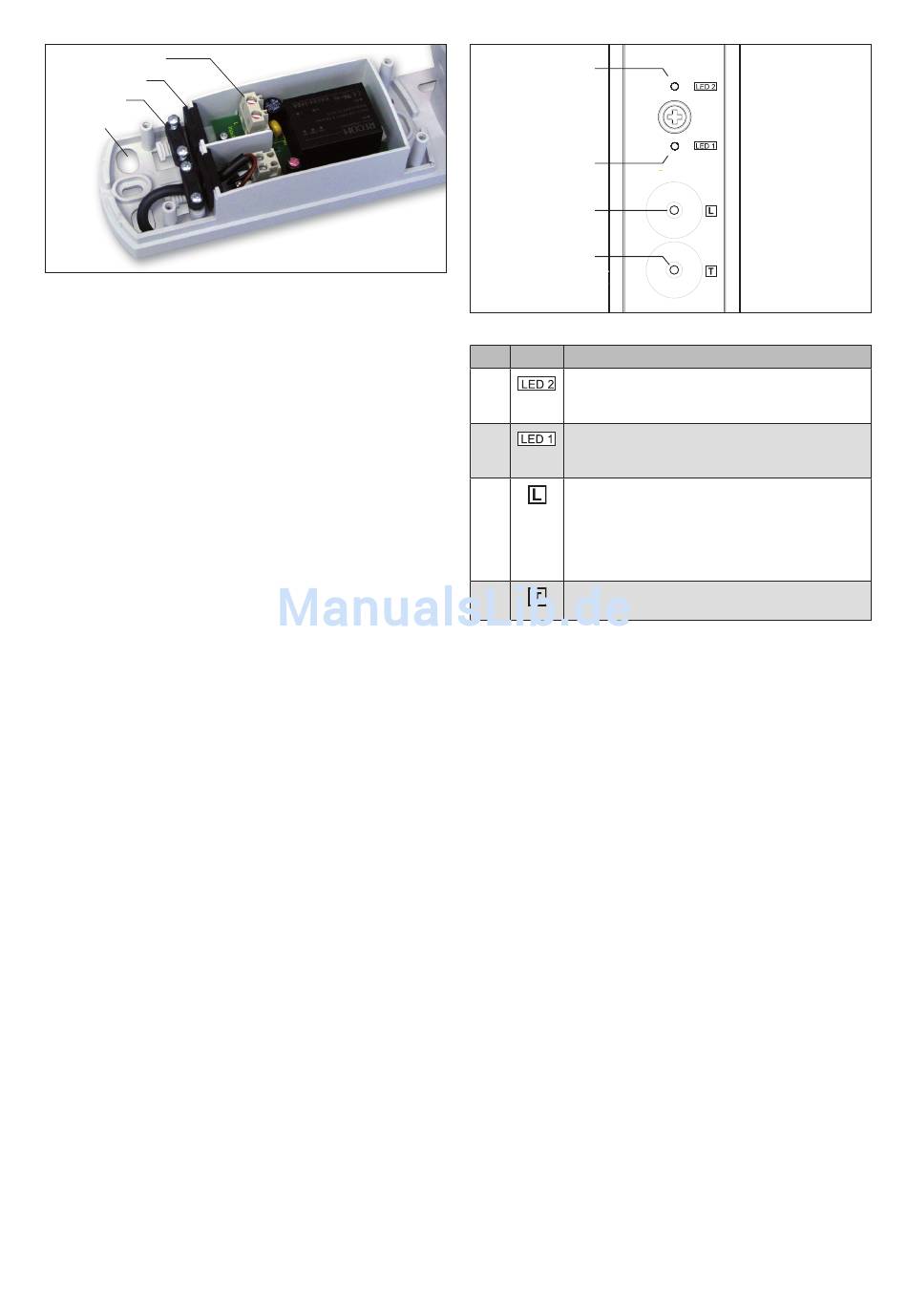

Abb. 5 Anschluss der Wetterstation
1 Leitungsdurchführung
2 Zugentlastung
3 Gummidichtung
4 Wnschlussklemmen
Die Wetterstation wird mit Netzspannung versorgt.
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
Verlegen Sie die Leitung so, dass kein Wasser ins
Geräteinnere eindringen kann.
Verwenden Sie hierfür eine für die Betriebsspannung
zugelassene witterungs- und UV-beständige (für den
Außeneinsatz geeignete) Leitung!
Wenn die Leitung aus einer Wand heraus direkt durch
die Leitungsdurchführung (1) ins Gerät führt, können
Sie auch NYM 3x1,5 mm
Führen Sie die Leitung durch die Leitungsdurchführung
(1) und die Gummidichtung (3) ins Gehäuse. Sichern
Sie die Leitung mit der Zugentlastung (2).
Schließen Sie die Adern an die Anschlussklemmen (4)
an. Beachten Sie die Beschriftung der Klemmen.
C SRWESR
Eine Aufputz verlegte Leitung können Sie auch
direkt von unten in das Gehäuse führen. Ma-
chen Sie hierzu im Deckel der Montageplatte
einen Ausbruch. Die dafür vorgesehene Stelle
ist auf der Deckelinnenseite ausgedünnt.
890460_c•de•20.07.2010
2 verwenden.
Bedienelemente
6
7
8
9
Abb. 6 Bedienelemente, Ansicht von unten
Pos. Wbb. Funktion
6 Rtatus LED 2 (grün)
Zeigt durch unterschiedliches Blinkverhalten
verschiedene Zustände der Wetterstation an
7 Rtatus LED 1 (rot)
Zeigt durch unterschiedliches Blinkverhalten
verschiedene Zustände der Wetterstation an
8 Lerntaste
Zum Zuordnen oder Löschen der Wetterstation
zu einem Kanal
kurz dücken:
länger als
5 s drücken:
9 Hesttaste
Zum Senden eines Testprotokolls ins WMS Netz
Erstinbetriebnahme
Entfernen Sie die transparente Schutzkappe vom Strö-
mungssensor.
Schalten Sie die Netzspannung ein.
Das Gerät ist jetzt eingeschaltet und betriebsbereit.

Nehmen Sie die Wetterstation mit einem WMS Hand-
sender oder einer WMS Zentrale ins Netz auf. Anschlie-
ßend können Sie die Wetterstation den gewünschten
Kanälen (Aktoren) zuweisen. Siehe Abschnitt Inbetrieb-
nahmefunktionen.
Die Wetterstation sendet nun in regelmäßigen Abstän-

den die Wetterdaten in das WMS Netz. Die zugewie-
senen Aktoren werten diese Informationen aus und
reagieren entsprechend ihrer Parametrierung.
C SRWESR Nachdem die Wetterstation den gewünschten
Aktoren zugewiesen wurde, kann sie wie im Ab-
schnitt Inbetriebnahmefunktionen beschrieben
getestet werden.
Technische Änderungen behalten wir uns vor
Lernprotokoll für Kanal senden
Löschprotokoll für Kanal senden
3
