Zaczep kulowy przeznaczony jest do zamontowania w samochodzie:
NISSAN PATROL 3/5drz. (Y61), produkowanym od 01.1998r. do 09.2004r.,
numer katalogowy V02 i służy do ciągnięcia przyczep o masie całkowitej do
3500 kg i nacisku na kulę max 140 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. Jednakże niezawodność zaczepów kulowych jest zależna również od
prawidłowego montażu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montażu oraz przestrzeganie właściwych
wskazówek.
Zaczep należy zamontować w miejscach do tego celu przeznaczonych
przez producenta samochodu.
INSTRUKCJA
Oznaczenie
Łączenie przewodów
zacisku wg
ISO
PN
1
L
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
2
+
3
31
Masa
4
R
Kierunkowskazy prawe
Światła pozycyjne prawe
5
58R
Światła hamowania
6
54
Światła pozycyjne lewe
7
58L
7
1
6
11
10

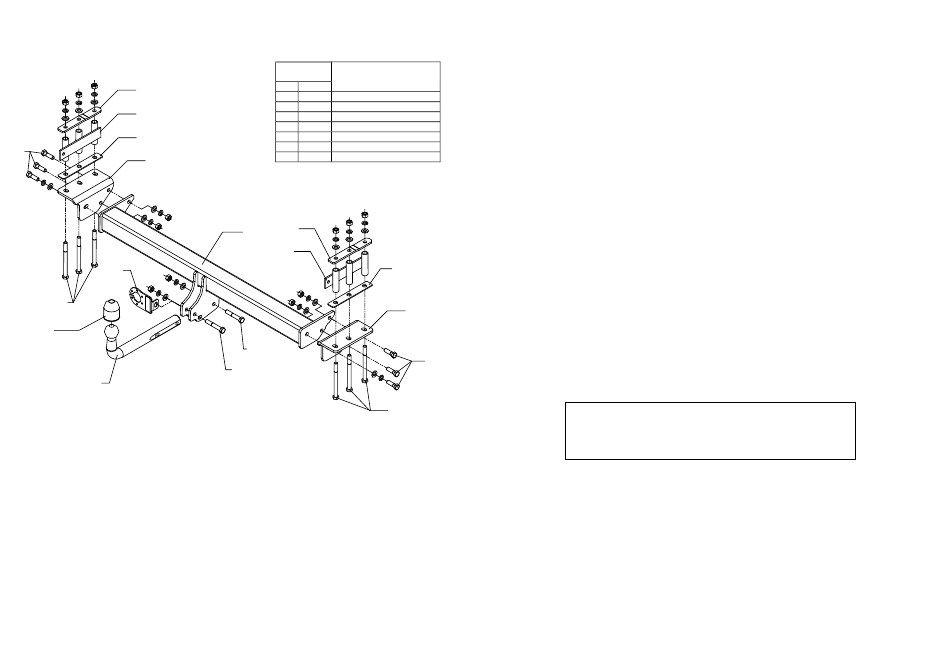

1. Odkręcić z lewej i z prawej strony zderzak (środkowa część
zderzaka nie musi być demontowana).
2. Nakładki (poz. 7), zespół tulejek (poz. 6), podkładki (poz. 8) oraz
wsporniki boczne (poz. 4 i 5) przykręcić luźno do podwozia, jak
pokazano na rysunku, przez fabryczne otwory, czterema śrubami
M12x140mm (poz. 9).
3. Główną belkę zaczepu (poz. 1) wsunąć pomiędzy zamontowane
wsporniki boczne i skręcić śrubami M12x35mm (poz. 12).
4. Brakujące otwory (patrz wsporniki poz. 4 i 5) wywiercić wiertłem
ø12,5 otwór przelotowy i skręcić śrubami M12x140mm (poz. 9).
5. Dokręcić wszystkie śruby z momentem jak pokazano w tabeli.
6. Przykręcić część kulistą zaczepu (poz. 2) wraz z blachą pod
gniazdo (poz. 3) śrubami M12x75mm (poz. 10) oraz M12x70mm
8
(poz. 11) z wyposażenia.
7. Podłączyć przewody gniazda 7-bieg. do instalacji elektrycznej
4
zgodnie z instrukcją fabryczną samochodu (zaleca się wykonanie
w ASO).
8. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu
12
powstałe w trakcie montażu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
9
zamontowaniu zaczepu kulowego należy uzyskać wpis w dowodzie
Po
rejestracyjnym pojazdu na „stacji kontroli pojazdów" właściwej dla miejsca
zamieszkania.
Samochód powinien być wyposażony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzać śruby mocujące zaczepu kulowego po około 1 000 km przebiegu
eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym.
Kolejne czynności przy montażu
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
