AUTO-HAK V68 Montageanleitung

Zubehör:
Art.nr-KL1V68
Art.nr-BL1V68

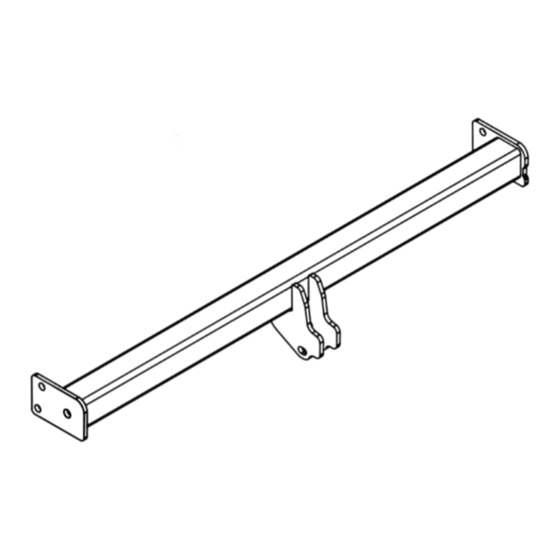

Anhängekupplung
Katalog nr
Klasse: A50-X
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: NISSAN
Modell: PICK-UP, mit die Rohrstoßstange
ab Bj. 2002
Modell: NP 300 PICK-UP, mit die Rohrstoßstange
ab Bj. 2008
Homologationsnummer gemäß der Direktive 94/20/EG: e20*94/20*0696*00
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x Max. Fahrzeuggesamtgewicht [kg]
max. Masse Anhänger [kg] + Max. Fahrzeuggesamtgewicht [kg]
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www.autohak.com.pl
V68
Technische Daten:
D – Wert : 15,0 kN
Max. Masse Anhänger: 3000 kg
Max. Stützlast: 100 kg
EINLEITUNG
9,81
=
X
1000
gibt, wo die
D [kN]
