De montage et d'exploitation du dispositif d'attelage à boule
7
6
8
12
5
3
9
14
2
Le dispositif d'attelage à boule est conçu pour être monté dans la voiture:
NISSAN PATROL GR, 3/5 portes, (Y61), produit à partir de 01.1998 au
09.2004, numéro de catalogue V02 et est utilisé pour tirer des remorques du poids
total 3500 kg et de la pression totale sur la boule max 140 kg.
DE LA PART DU FABRICANT
Merci d'avoir choisi le dispositif d'attelage à boule produit par notre société. Son fiabilité a
été confirmée dans de nombreux tests et par les opinions des clients satisfaits.
Toutefois, la fiabilité des dispositifs d'attelage à boule dépend aussi d'installation et
d'exploitation correcte. Pour cette raison, nous vous demandons de lire attentivement cette
instruction de montage et de respecter les conseils.
Le dispositif d'attelage à boule doit être monté dans des emplacements prévus a ce
but par le fabricant de voiture.
INSTRUCTION
Désignation
de borne selon
Connexion des câbles
la norme
ISO
PN
Pour indicateurs de direction
1
L
gauche
Feux de brouillard arrière
2
+
Au poids du véhicule
3
31
Pour indicateurs de direction
4
R
droite
5
58R
Feux de circulation droites
6
54
Pour feux de freinage
7
58L
Feux de circulation gauches
7
1
6
11
10

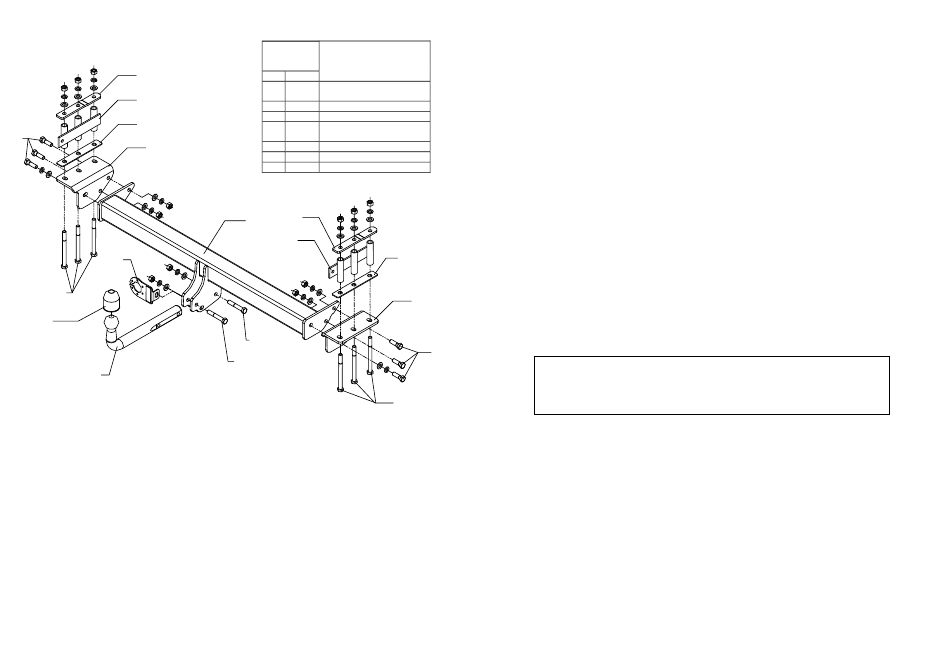

1. Démonter le pare-chocs (le côté droit et le côté gauche). Il ne faut
pas démonter la partie centrale du pare-chocs.
2. Serrer de manière lâche les éclisses (pos.7), les douilles (pos.6), les
rondelles (pos.8) et les appuis latéraux (pos.4 et 5) au châssis, à
travers des trous d'origine, à l'aide des vis M12x140mm (pos. 9)
comme indiqué sur le dessin.
3. Faire glisser la poutre principale de l'attelage (pos.1) entre les
appuis latéraux et serrer à l'aide des vis M12x35mm (pos. 12).
4. Les trous manquants (les appuis pos. 4 et 5), percer avec la mèche
ø12,5 le trou et serrer à l'aide des vis M12x140mm (pos. 9).
5. Serrer toutes les vis aux couples de serrage, comme indiqué dans le
tableau.
6. Fixer la boule d'attelage (pos.2) avec la tôle sous la prise (pos.3) à
l'aide des vis M12x75mm (pos. 10) et M12x70mm (pos. 11).
8
7. Connecter les câbles de la prise 7 – à l'installation électrique en
conformité
(recommandé la mise en œuvre d'une station-service autorisée).
4
8. Remplir des pertes de peinture causées durant l'installation.
12
Couples de serrage recommandé pour les vis et les écrous 8,8:
M6 - 11 Nm
M 12 - 87 Nm
9
Après le montage du dispositif d'attelage à boule, il faut obtenir
l'inscription dans le certificat d'immatriculation de vehicule à la station de
contrôle technique, adéquate au domicile.
Le véhicule doit être équipé de :
- indicateurs de direction latéraux
- retroviseurs exterieurs, elles doivent couvrir au moins la largeur de
remorque
Vérifier le serrage de toute la boulonnerie après 1 000 km de traction.
La boule d'attelage doit être maintenue propre et conservée de graisse
consistente.
Instructions de montage
avec
les
instructions
d'une
M 8 - 25 Nm
M 10 - 50 Nm
M 14 - 138 Nm
M16 - 210 Nm
Attention
usine
automobile
