Zubehör:
Art.nr-KL1V63A
Art.nr-BL1V63A

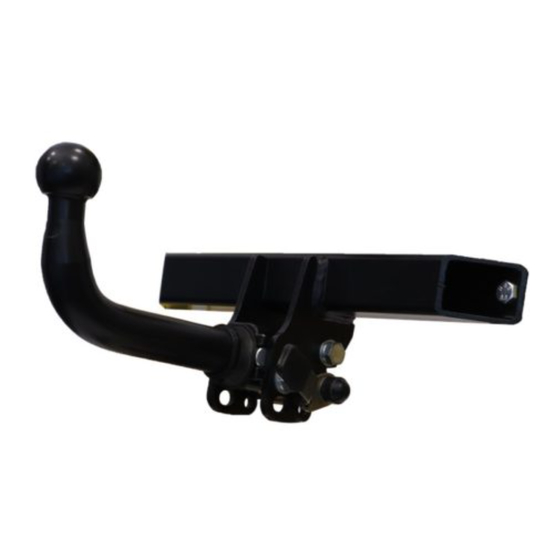

Anhängekupplung
Katalog nr
Klasse: A50-X
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: NISSAN
Modell: NAVARA (D40)
mit die Rohrstoßstange
ab Bj. 05.2005
Homologationsnummer gemäß der Direktive 94/20/EG: e20*94/20*0094*00
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x
Max. Fahrzeuggesamtgewicht [kg]
max. Masse Anhänger [kg] +
Max. Fahrzeuggesamtgewicht [kg]
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www.autohak.com.pl
V63A
Technische Daten:
D – Wert : 14,5 kN
Max. Masse Anhänger: 3000 kg
Max. Stützlast: 120 kg
EINLEITUNG
9,81
X
=
1000
gibt, wo die
D [kN]
Werbung
Verwandte Anleitungen für AUTO-HAK V63A
Inhaltszusammenfassung für AUTO-HAK V63A
- Seite 1 PPUH AUTO-HAK Sp.J. Zubehör: Produkcja Zaczepów Kulowych Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www.autohak.com.pl Anhängekupplung V63A Katalog nr Klasse: A50-X Technische Daten: zugelassen zur Montage an folgenden Fahrzeugtypen: D – Wert : 14,5 kN Hersteller: NISSAN Max.
- Seite 2 M 12 - 87 Nm M 14 - 138 Nm M16 - 210 Nm ACHTUNG Die Anhängekupplung (Katalognummer V63A) ist für folgende Nach dem Anbau der Anhängekupplung sind die nationalen Fahrzeugtypen zugelassen: NISSAN NAVARA (D40), mit die Rohrstoßstange, Vorschriften Anbauabnahme Änderung...
- Seite 3 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. (CZ) Volný prostor ve smyslu Přílohy VII,obr. 30 Směrnice č. 94/20/EG musí být zaručen. L´espace libre doit être garanti conformément à ľannexe VII, illustracion 30 de la directive 94/20/ CE. (GB) The clearance specified in apendix VII, diagram 30 of guideline 94/20/EC must be guaranteed.
- Seite 4 NISSAN NAVARA (D40) with tubular bumper, produced since 05.2005, • Tow mirrors catalogue no. V63A and is prepared to tow trailers max total weight After 1000km check all bolts and nuts. The ball of towbar must be always 3000 kg and max vertical load 120 kg.
- Seite 5 Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www. autohak.com.pl Towing hitch (without electrical set) Cat. no. V63A Class: A50-X Technical data: Designed for: D-value: 14,5 kN Manufacturer: NISSAN maximum trailer weight: 3000 kg...
- Seite 6 Hak holowniczy przeznaczony jest do zamontowania w samochodzie: UWAGA NISSAN NAVARA (D40) ze zderzakiem rurkowym, produkowanym od 05.2005r., nr katalogowy V63A i słuŜy do ciągnięcia przyczep o masie całkowitej Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie 3000 kg i nacisku na kulę max 120 kg.
- Seite 7 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www. autohak.com.pl Hak holowniczy bez wyposaŜenia elektrycznego Nr kat. V63A Klasa: A50-X Dane techniczne: wartość siły D: 14,5 kN Przeznaczony do zamontowania w samochodzie: maksymalna masa przyczepy: 3000 kg Producent: NISSAN maksymalny nacisk na kulę: 120 kg...
