AUTO-HAK V02 Bedienungsanleitung Seite 2

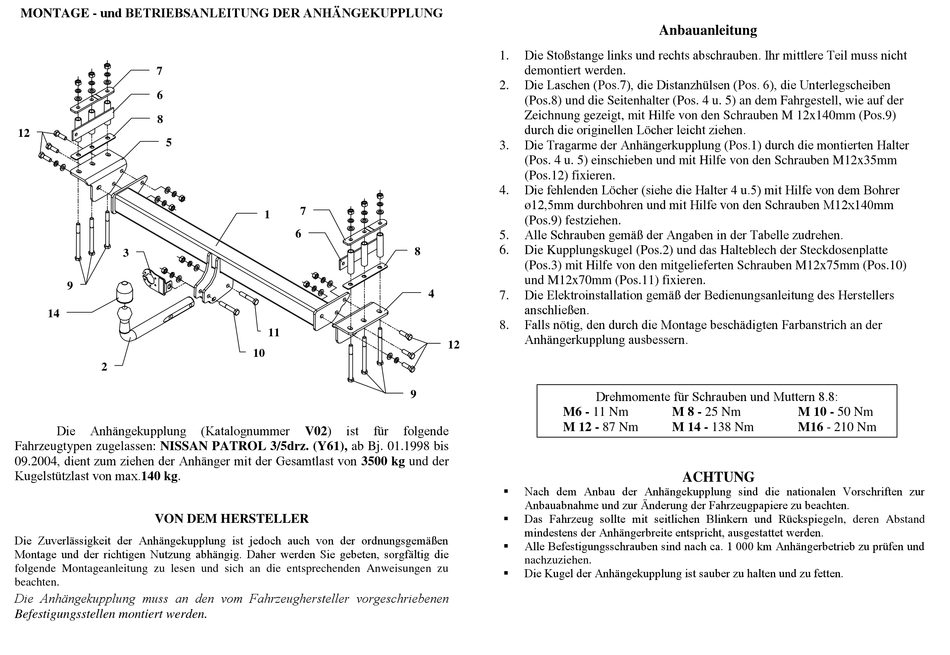

MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
7
6
8
12
5
3
9
14
2
Die Anhängekupplung
Fahrzeugtypen zugelassen: NISSAN PATROL 3/5drz. (Y61), ab Bj. 01.1998 bis
09.2004, dient zum ziehen der Anhänger mit der Gesamtlast von 3500 kg und der
Kugelstützlast von max.140 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
7
1
6
11
10
(Katalognummer ist für
V02)
Die Stoßstange links und rechts abschrauben. Ihr mittlere Teil muss nicht
1.
demontiert werden.
Die Laschen (Pos.7), die Distanzhülsen (Pos. 6), die Unterlegscheiben
2.
(Pos.8) und die Seitenhalter (Pos. 4 u. 5) an dem Fahrgestell, wie auf der
Zeichnung gezeigt, mit Hilfe von den Schrauben M 12x140mm (Pos.9)
durch die originellen Löcher leicht ziehen.
Die Tragarme der Anhängerkupplung (Pos.1) durch die montierten Halter
3.
(Pos. 4 u. 5) einschieben und mit Hilfe von den Schrauben M12x35mm
(Pos.12) fixieren.
Die fehlenden Löcher (siehe die Halter 4 u.5) mit Hilfe von dem Bohrer
4.
ø12,5mm durchbohren und mit Hilfe von den Schrauben M12x140mm
(Pos.9) festziehen.
Alle Schrauben gemäß der Angaben in der Tabelle zudrehen.
5.
6. Die Kupplungskugel (Pos.2) und das Halteblech der Steckdosenplatte
8
(Pos.3) mit Hilfe von den mitgelieferten Schrauben M12x75mm (Pos.10)
und M12x70mm (Pos.11) fixieren.
Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers
4 7.
anschließen.
Falls nötig, den durch die Montage beschädigten Farbanstrich an der
8.
Anhängerkupplung ausbessern.
12
9
M6 - 11 Nm
M 12 - 87 Nm
folgende

Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.
 Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.
 Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.
 Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
Drehmomente für Schrauben und Muttern 8.8:
M 8 - 25 Nm
M 14 - 138 Nm
ACHTUNG
M 10 - 50 Nm
M16 - 210 Nm
