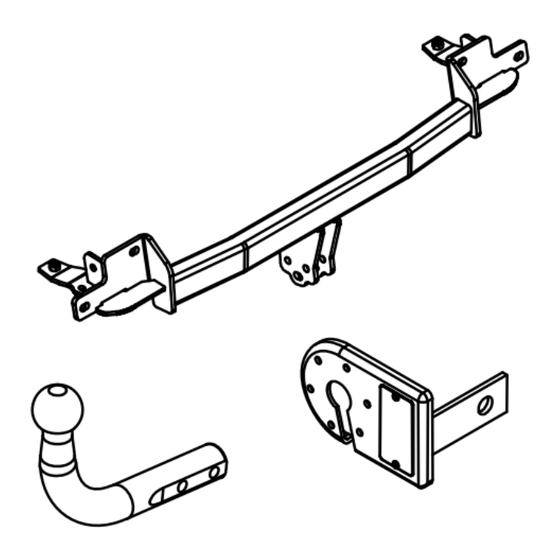

Zubehör:
Art.nr-KL1O06
Art.nr-BL1O06
Anhängekupplung
Katalog nr
Klasse: A50-X
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: TOYOTA
Modell: COROLLA
Typ: 3 Türer, E11
ab Bj. 07.1997 bis 07.2001
Homologationsnummer gemäß der Direktive 94/20/EG: e20*94/20*0627*00
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x
Max. Fahrzeuggesamtgewicht [kg]
max. Masse Anhänger [kg] +
Max. Fahrzeuggesamtgewicht [kg]
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www.autohak.com.pl
O06
Technische Daten:
D – Wert : 7,1 kN
Max. Masse Anhänger: 1200 kg
Max. Stützlast: 75 kg
EINLEITUNG
X 9,81
=
1000
gibt, wo die
D [kN]
Werbung
Verwandte Anleitungen für AUTO-HAK O06
Inhaltszusammenfassung für AUTO-HAK O06
- Seite 1 PPUH AUTO-HAK Sp.J. Zubehör: Produkcja Zaczepów Kulowych Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 E-mail: office@autohak.com.pl www.autohak.com.pl Anhängekupplung Art.nr-KL1O06 Katalog nr Klasse: A50-X Technische Daten: zugelassen zur Montage an folgenden Fahrzeugtypen: D – Wert : 7,1 kN Art.nr-BL1O06...
- Seite 2 Zeichnung 2 M10x40mm Anhängekupplung (Katalognummer für folgende O06) Drehmomente für Schrauben und Muttern 8.8: Fahrzeugtypen zugelassen: TOYOTA COROLLA, 3 Türer, E11, ab Bj. 07.1997 M6 - 11 Nm M 8 - 25 Nm M 10 - 50 Nm bis 07.2001, dient zum ziehen der Anhänger mit der Gesamtlast von 1200 kg und...
- Seite 3 Der Freiraum nach Anhang VII, Abbildung 30 der Richtlinie 94/20/EG ist zu gewährleisten. (CZ) Volný prostor ve smyslu Přílohy VII,obr. 30 Směrnice č. 94/20/EG musí být zaručen. L´espace libre doit être garanti conformément à ľannexe VII, illustracion 30 de la directive 94/20/ CE. (GB) The clearance specified in apendix VII, diagram 30 of guideline 94/20/EC must be guaranteed.
- Seite 4 This towbar is designed to assembly in following car: TOYOTA COROLLA, 3 door, E 11, produced since 07.1997 till 07.2001, catalogue number O06 and is prepared to tow trailers max total weight Torque settings for nuts and bolts (8,8): 1200 kg and max vertical mass 75 kg.
- Seite 5 PPUH AUTO-HAK S.J. Towbar equipment: Produkcja Zaczepów Kulowych Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 email: office@autohak.com.pl www. autohak.com.pl Towing hitch (without electrical set) Cat. no. Class: A50-X Technical data: D-value: 7,1 kN Designed for:...
- Seite 6 M10x40mm Rysunek 2 Zaczep kulowy przeznaczony jest do zamontowania w samochodzie: TOYOTA COROLLA, 3 drz., E11, numer katalogowy O06, produkowanego od 07.1997 do 07.2001r. i słuŜy do ciągnięcia przyczep o Zalecany moment skręcający dla śrub i nakrętek 8,8: masie całkowitej do 1200 kg i nacisku na kulę max 75 kg.
- Seite 7 PPUH AUTO-HAK S.J. WyposaŜenie zaczepu: Produkcja Zaczepów Kulowych Henryk & Zbigniew Nejman 76-200 SŁUPSK ul. Słoneczna 16K tel/fax (059) 8-414-414; 8-414-413 email: office@autohak.com.pl www. autohak.com.pl Zaczep kulowy bez wyposaŜenia elektrycznego Nr kat. Klasa: A50-X Dane techniczne: Wartość siły D : 7,1 kN...
