4. Den Zusatzgeräte-Hydraulikhebel nach vorne, hinten
und zurück auf Neutralstellung schieben, um den
Druck an den Hydraulikkupplungen abzulassen.
5. Die Manschetten zurück auf die Hydraulikkupplungen
schieben und die Kupplungen lösen.
WICHTIG: Die Zusatzgeräteschläuche aneinander
befestigen, um zu vermeiden, daß das Hydrauliksystem
während der Lagerung verschmutzt wird.
6. Die Schutzabdeckungen an den Hydraulikkupplungen
an der Zugmaschine anbringen.
7. Den Motor starten, die Montageplatte nach vorne
kippen und die Zugmaschine vom Antriebskopf
wegfahren.
Betrieb
Ausheben von der Gräben
Bevor unter einem Weg oder einer Straße gebohrt wird,
muß an beiden Seiten des Bohrbereichs ein Eingangs- und
ein Ausgangsgraben ausgehoben werden. Beide Gräben
müssen mindestens 15 cm (6") breit und 50 cm (18") tief
sein. Der Eingangsgraben muß mindestens 2 m (7 ft) lang
und der Ausgangsgraben 1 bis 2 m (3 – 6 ft) lang sein. Der
Eingangsgraben sollte rechtwinkling zum Weg bzw. zur
Straße und der Ausgangsgraben parallel zum Weg bzw.
der Straße liegen. Die Mitte des Ausgangsgrabens sollte

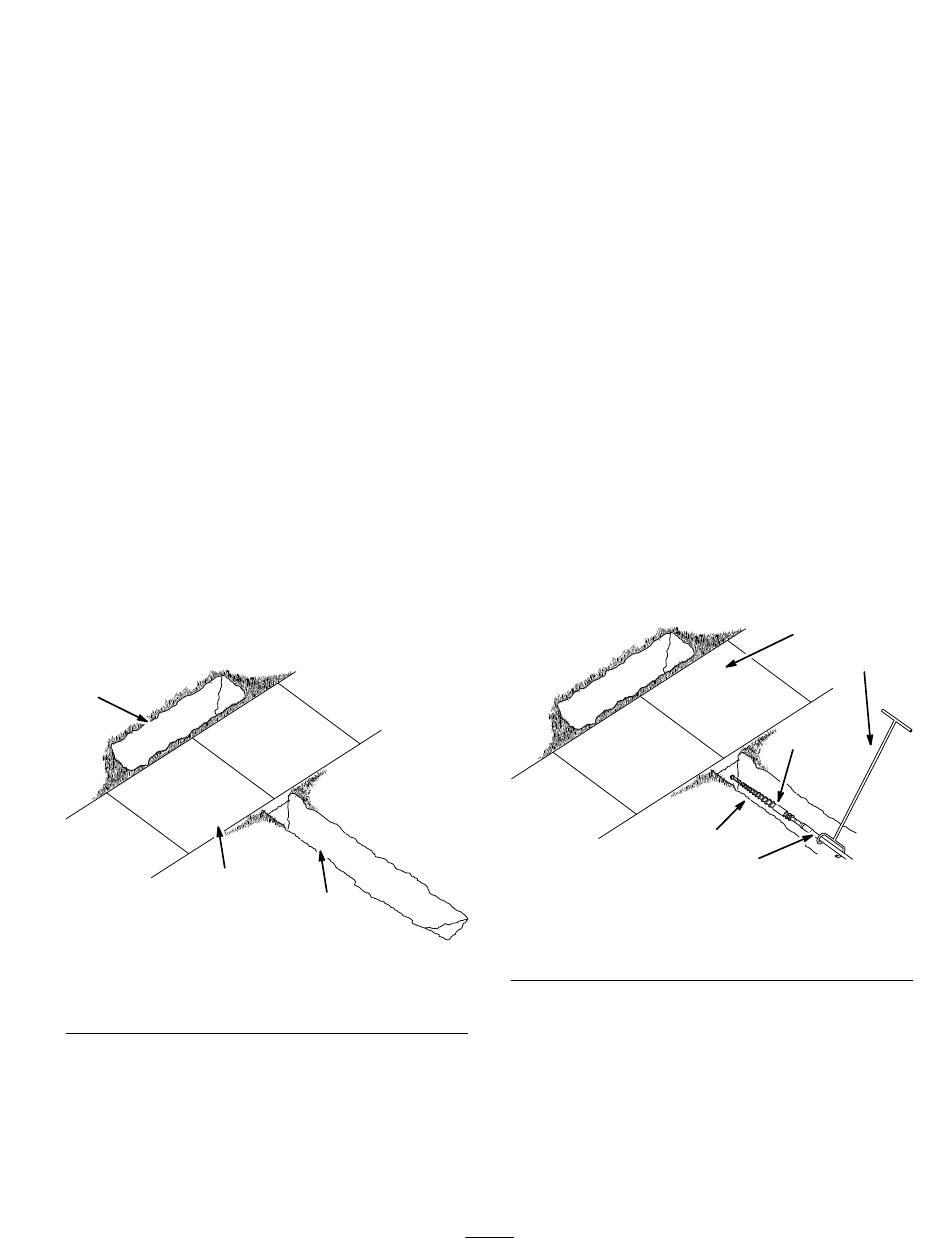

gegenüber dem Eingangsgraben liegen (Abb. 5).
3
2
m–4430
Abbildung 5
1. Eingangsgraben
2. Bürgersteig
1
3. Ausgangsgraben
Bohrung des Lochs
WICHTIG: Das Bohren muß von zwei Personen
vorgenommen werden. Versuchen Sie nicht, diese
Arbeit allein durchzuführen.
1. Die Zugmaschine mit dem Antriebskopf an den
Anfang des Grabens fahren und auf die gewünschte
Tiefe absenken.
2. Den Motor abstellen und warten, bis alle Teile
stillstehen.
3. Eine Bohrstange und einen Bohrmeißel am
Antriebskopf anbringen.
4. Das Bohrstangen-Führungswerkzeug unmittelbar
hinter dem Bohrmeißel an der Bohrstange anbringen
(Abb. 6).
5. Die Person, die den Bohrmeißel führt, stellt sich rechts
neben den Graben (Abb. 6). Den Motor starten, das
Pumpenwahlventil auf langsam (Schildkröte) stellen,
den Gasregler auf die Mitte des Drehzahlbereichs
schieben und den Zusatzgeräte-Hydraulikhebel nach
hinten ziehen, um die Vorwärtsdrehung des
Bohrmeißels zu starten.
6. Die Zugmaschine langsam vorwärtsbewegen, während
die Person mit dem Bohrstangen-Führungswerkzeug
den Bohrmeißel in den Boden führt (Abb. 6).
Abbildung 6
1. Bürgersteig oder Straße
2. Eingangsgraben
3. Bohrmeißel
7. Sobald sich der gesamte Bohrmeißel im Boden
befindet, den Zusatzgeräte- Hydraulikhebel auf
Neutralstellung schieben.
8. Den Motor abstellen und warten, bis alle Teile
stillstehen.
7
1
5
3
2
m–4431
4
4. Bohrstange
5. Bohrstangen-
Führungswerkzeug
