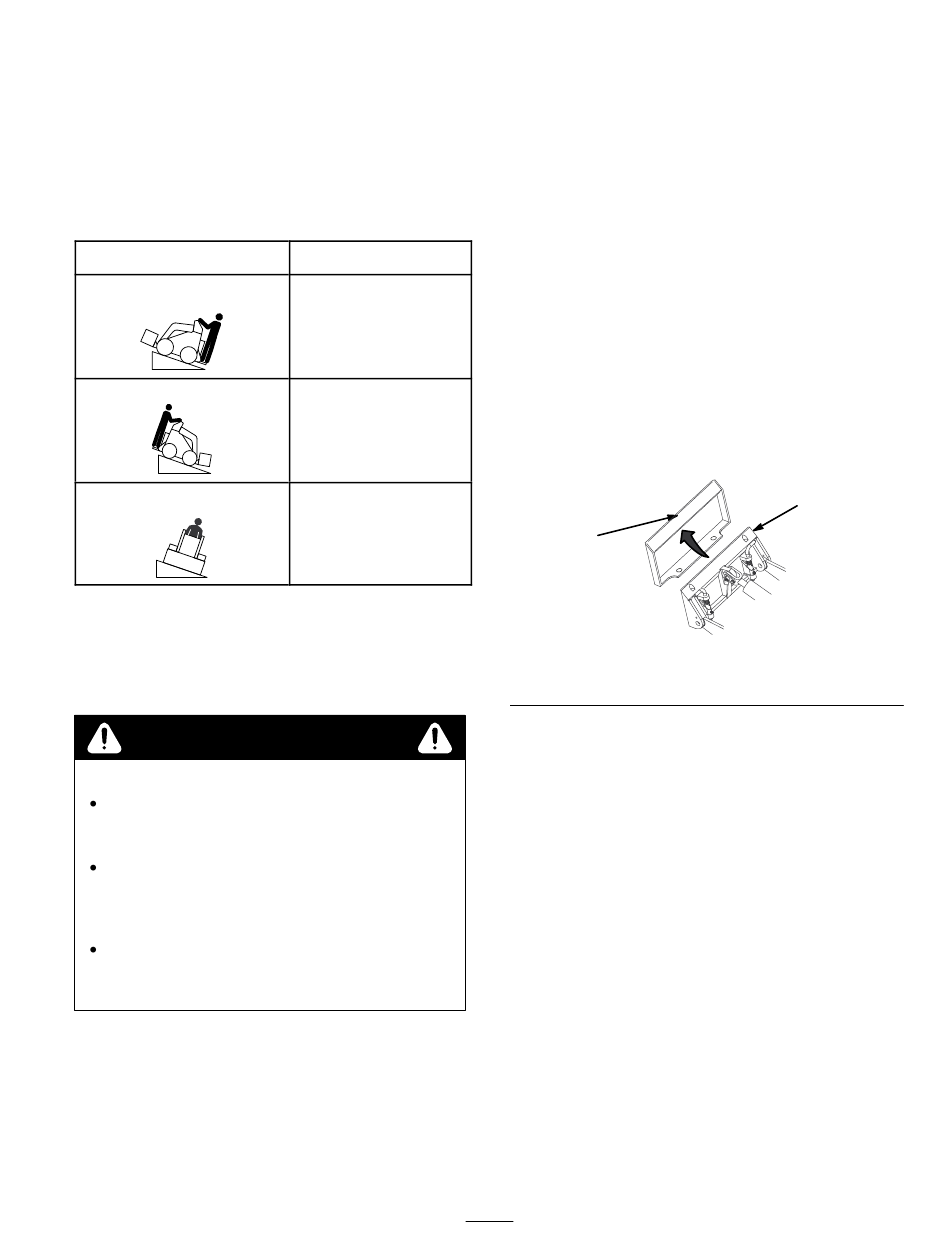

Stabilitätswerte
Anhand der nachstehenden Tabelle kann der
Neigungsgrad des Hangs ermittelt werden, der mit einer
Zugmaschine mit installierter Bohreinheit befahren
werden kann. Für die Stabilitätswerte und Hangpositionen
in der Tabelle sind im Abschnitt "Stabilitätsangaben" in
der Bedienungsanleitung der Zugmaschine die
entsprechenden Neigungsgrade aufgeführt.
Position
Vorwärts hangaufwärts
Rückwärts hangaufwärts
Seitlich hangaufwärts
Hinweis: Die Werte für die Bohreinheit gelten beim
Einsatz ohne Gegengewicht. Wenn die Bohreinheit mit
Gegengewicht verwendet wird, ist die Zugmaschine
hangaufwärts in Vorwärtsposition und seitlicher Position
weniger stabil.
VARNUNG
POTENTIELLE GEFAHR
Wenn die Maximalneigung überschritten wird,
kann die Zugmaschine umkippen.
WAS KANN PASSIEREN
Wenn die Zugmaschine umkippt, können
Personen verletzt werden.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
Die Zugmaschine nicht an Hängen einsetzen,
die steiler sind als die angegebene
Maximalsteigung.
Stabilitätswert
D
B
C
5
Installation
Montage des Antriebskopfs an
der Zugmaschine
WICHTIG: Vor der Installation überprüfen, ob die
Montageplatten frei von Schmutz und Fremdkörpern
sind.
1. Darauf achten, daß das Zusatzgerät auf einer ebenen
Oberfläche aufgestellt wird und dahinter genug Platz
für die Zugmaschine vorhanden ist.
2. Den Pumpenbetätigungshebel auf langsame Position
(Schildkröte) schieben. Dann den Motor starten.
3. Den Zusatzgeräte-Kipphebel langsam nach vorne
schieben, um die Montageplatte nach vorne zu kippen.
4. Die Montageplatte im oberen Rand der
Aufnahmeplatte am Antriebskopf positionieren
(Abb. 2).
2
Abbildung 2
1. Montageplatte
5. Die Laderarme anheben und dabei gleichzeitig die
Montageplatte nach hinten kippen.
WICHTIG: Das Zusatzgerät sollte weit genug
angehoben werden, daß es den Boden nicht mehr
berührt, und die Montageplatte sollte ganz zurück
gekippt werden.
6. Den Motor abstellen.
7. Die Schnellbefestigungsstifte eingreifen lassen
(Abb. 3).
1
m–4055
2. Aufnahmeplatte
