AXIS P32 Dome Camera Series
Technische Daten
Konfigurierbar
(Ein- oder
Ausgang)

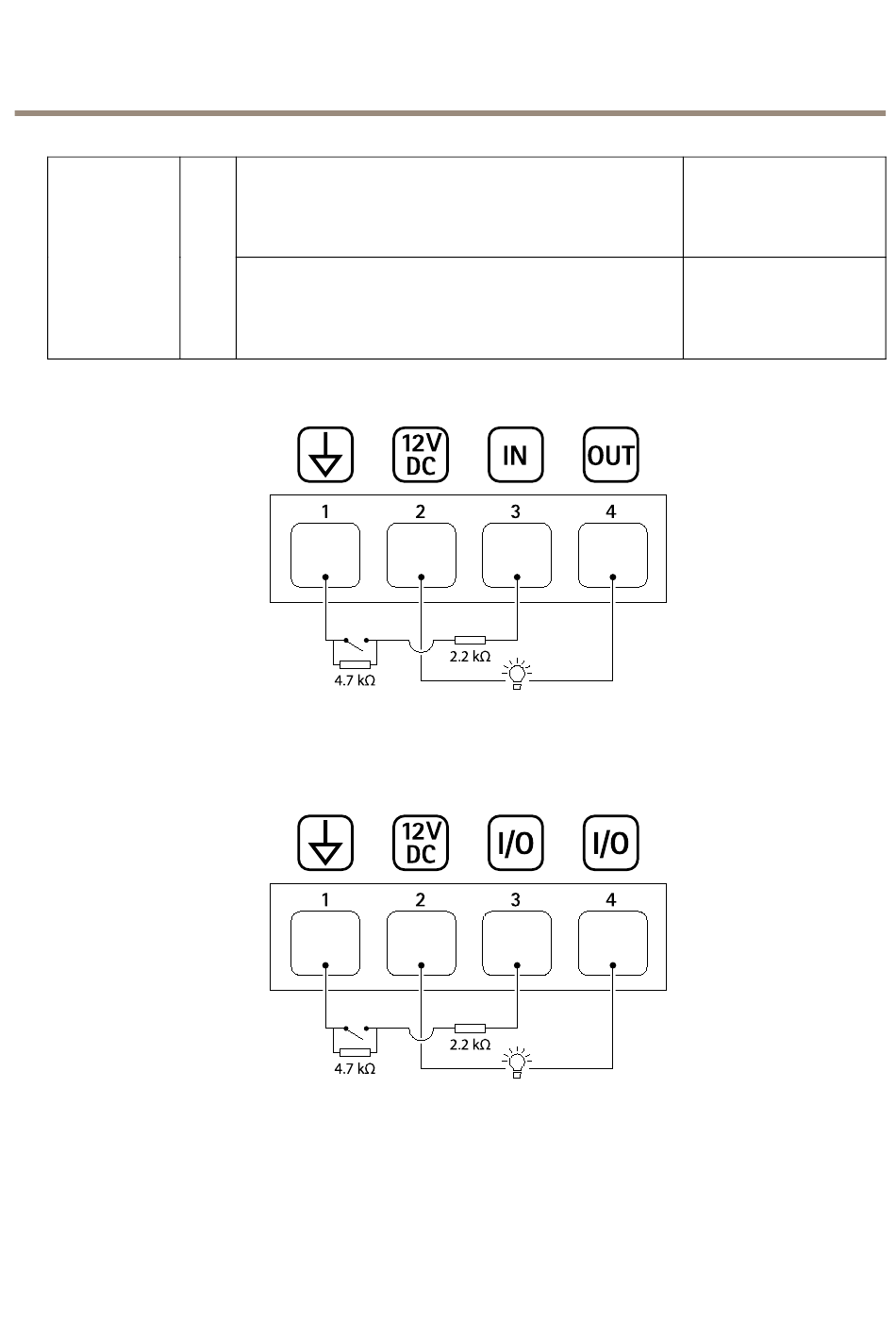

Beispiel:
1
Erdung Gleichstrom
2
Gleichstromausgang 12 V, max. 25 mA
3
Überwachter Eingang
4
Digitalausgang
1
Erdung Gleichstrom
2
Gleichstromausgang 12 V, max. 50 mA
3
Als überwachter Eingang konfigurierter E/A
4
E/A als Ausgang konfiguriert
3–6 Digitaler Eingang oder überwachter Eingang – Zum Aktivieren an
Kontakt 1 anschließen, zum Deaktivieren nicht anschließen. Um
überwachten Eingang zu nutzen, Abschlusswiderstände anschließen.
Informationen zum Anschließen der Widerstände bietet der
Schaltplan.
Digitaler Ausgang – Interne Verbindung mit Kontakt 1 (Erdschluss
Gleichstrom), wenn aktiviert; unverbunden, wenn deaktiviert. Bei
Verwendung mit einer induktiven Last wie etwa einem Relais muss
zum Schutz vor Spannungssprüngen eine Diode parallel zur Last
geschaltet werden.
72
0 bis max. 30 V Gleichstrom
0 bis max. 30 V Gleichstrom,
Open Drain, 100 mA
