dirna Bergstrom TRP Dynamic Montageanweisung Seite 96

DYNAMIC
GE
Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht vertauscht
werden. Ist dies der Fall, schaltet sich das Bedienfeld nicht an und die Anlage funktioniert nicht.
Sicherungskasten
Kondensatorlüfter
Az Blau
N Schwarz
R Rot
V Grün
B Weiß
A Gelb
Na Orange
M Braun
¡AVISO IMPORTANTE!
Abluftsensor
Gebläse
Frostschutzfühler
Position G32

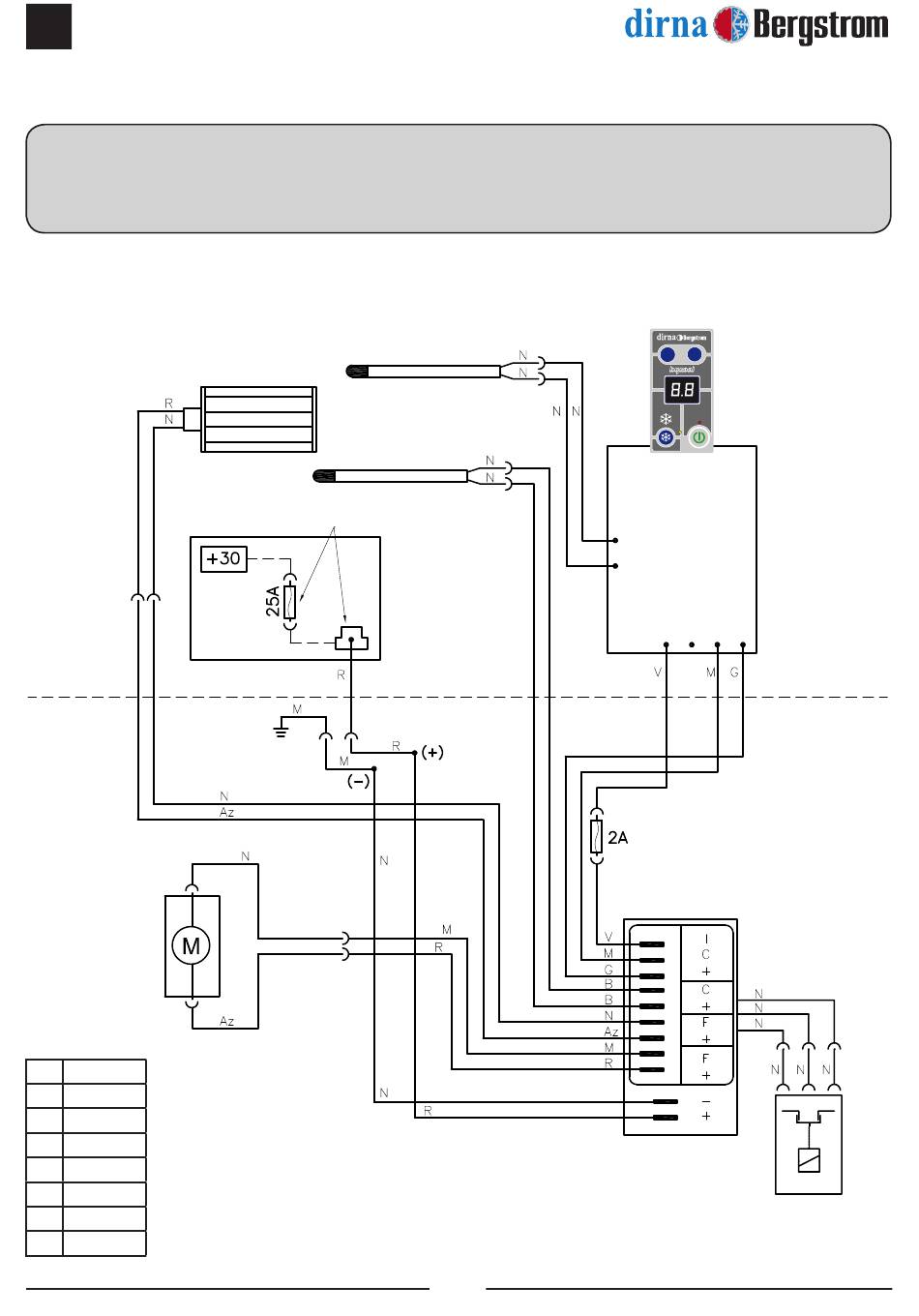

EURO 6 - Schaltplan
Elektroniksteuerung
96
-
+
ºC
ºF
TEMP
Elektronikmodul des
Kompressors
Kompressor
®
