DOEPFER MUSIKELEKTRONIK A-100 Betriebs- Und Einbauhinweise Seite 4

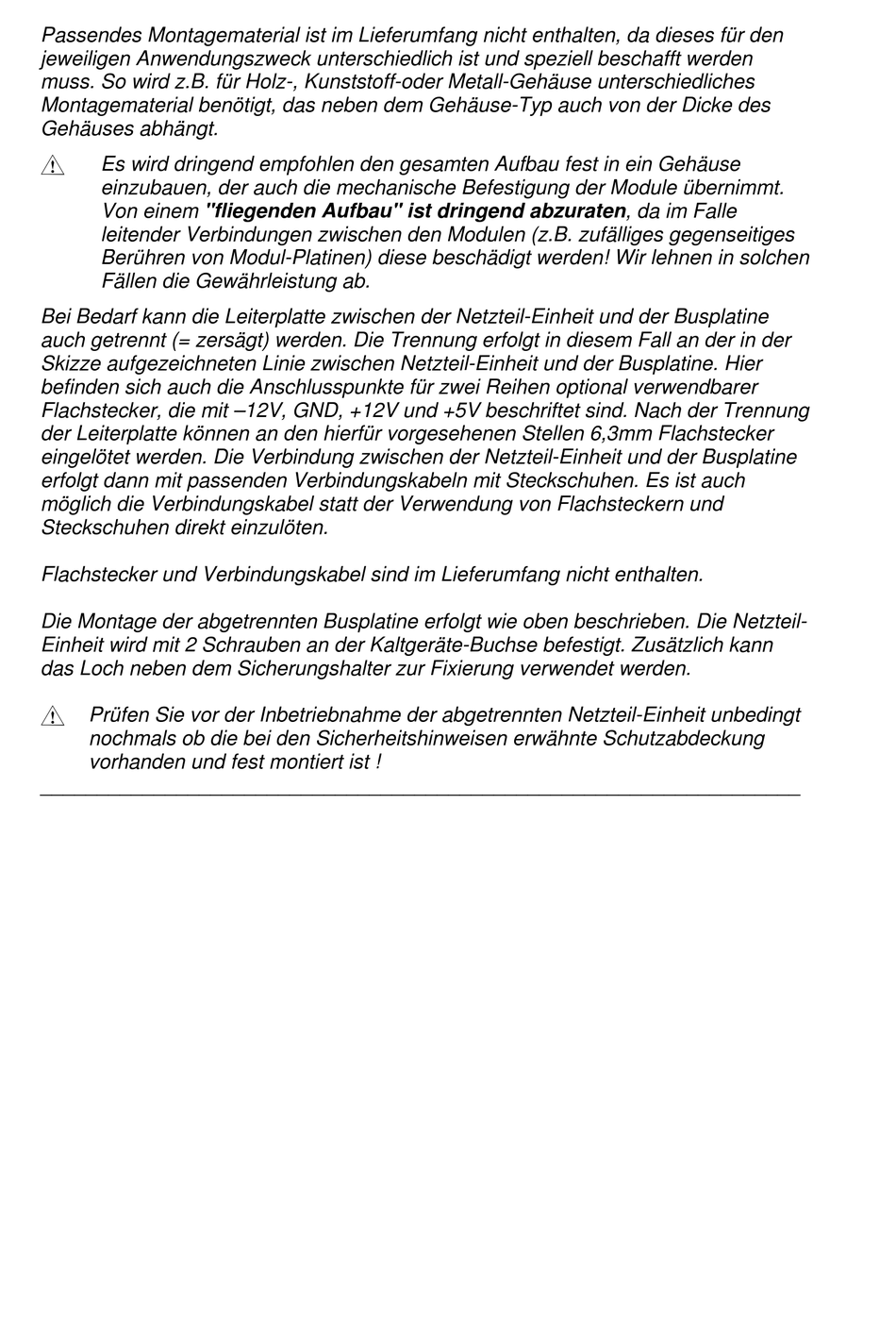

Passendes Montagematerial ist im Lieferumfang nicht enthalten, da dieses für den
jeweiligen Anwendungszweck unterschiedlich ist und speziell beschafft werden
muss. So wird z.B. für Holz-, Kunststoff-oder Metall-Gehäuse unterschiedliches
Montagematerial benötigt, das neben dem Gehäuse-Typ auch von der Dicke des
Gehäuses abhängt.
A
Es wird dringend empfohlen den gesamten Aufbau fest in ein Gehäuse
einzubauen, der auch die mechanische Befestigung der Module übernimmt.
Von einem "fliegenden Aufbau" ist dringend abzuraten, da im Falle
leitender Verbindungen zwischen den Modulen (z.B. zufälliges gegenseitiges
Berühren von Modul-Platinen) diese beschädigt werden! Wir lehnen in solchen
Fällen die Gewährleistung ab.
Bei Bedarf kann die Leiterplatte zwischen der Netzteil-Einheit und der Busplatine
auch getrennt (= zersägt) werden. Die Trennung erfolgt in diesem Fall an der in der
Skizze aufgezeichneten Linie zwischen Netzteil-Einheit und der Busplatine. Hier
befinden sich auch die Anschlusspunkte für zwei Reihen optional verwendbarer
Flachstecker, die mit –12V, GND, +12V und +5V beschriftet sind. Nach der Trennung
der Leiterplatte können an den hierfür vorgesehenen Stellen 6,3mm Flachstecker
eingelötet werden. Die Verbindung zwischen der Netzteil-Einheit und der Busplatine
erfolgt dann mit passenden Verbindungskabeln mit Steckschuhen. Es ist auch
möglich die Verbindungskabel statt der Verwendung von Flachsteckern und
Steckschuhen direkt einzulöten.
Flachstecker und Verbindungskabel sind im Lieferumfang nicht enthalten.
Die Montage der abgetrennten Busplatine erfolgt wie oben beschrieben. Die Netzteil-
Einheit wird mit 2 Schrauben an der Kaltgeräte-Buchse befestigt. Zusätzlich kann
das Loch neben dem Sicherungshalter zur Fixierung verwendet werden.
A
Prüfen Sie vor der Inbetriebnahme der abgetrennten Netzteil-Einheit unbedingt
nochmals ob die bei den Sicherheitshinweisen erwähnte Schutzabdeckung
vorhanden und fest montiert ist !
___________________________________________________________________
