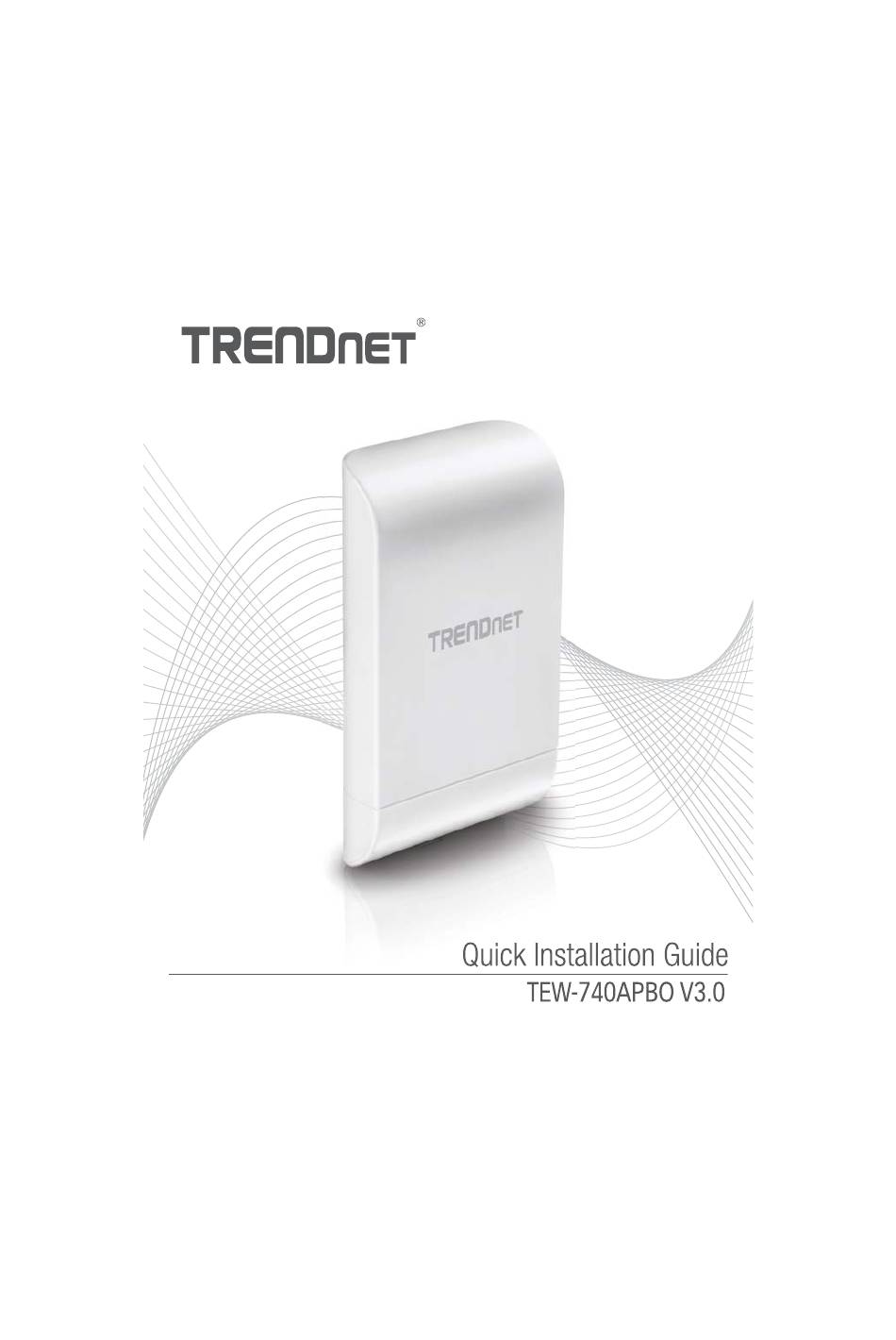

TRENDnet TEW-740APBO Schnellinstallations-Anleitung
Vorschau ausblenden
Andere Handbücher für TEW-740APBO:
- Schnellstartanleitung (21 Seiten) ,
- Schnellinstallationsanleitung (20 Seiten) ,
- Kurzanleitung zur installation (22 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Verwandte Anleitungen für TRENDnet TEW-740APBO
Inhaltszusammenfassung für TRENDnet TEW-740APBO
- Seite 35 Der TEW-740APBO unterstützt keine IEEE802.3at/af POEStandards. Sie müssen den firmeneigenen Powerover Ethernet Injektor benutzen,der dem TEW-740APBO beiliegt. Diese Installationsanleitung führt Sie durch die Installation und Konfiguration von zwei TEW-740APBO Access Points zur Einrichtung einer Wireless Point-to-Point Bridge mit WDS (Wireless Distribution System).
- Seite 36 Ihr Netzwerk-Adapter eine IP-Adresseim Subnetz 192.168.10.x haben (Z.B.192.168.10.10). Weitere Informationen finden Sie im Anhang des Benutzerhandbuchs. • Die Erstkonfiguration sollte in einer Testumgebung mit zwei TEW-740APBO Access Points ungefähr 15 Fuß (5 m) voneinander entfernt durchgeführt werden, wobei die Vorderseiten der Access Points direkt aufeinander zeigen.
- Seite 37 Stellen vom Access Pointweg. Tafel ziehen und halten 2. Notieren Sie sich die MAC-Adresse(Wi-Fi MAC)des TEW-740APBO Access Points Nr. 1. Sie finden die MAC-Adresse(Wi-Fi MAC) auf der Innenseite der Geräteabdeckung,wo sich die Ethernet LAN-Portsbefinden (wie unten angezeigt).
- Seite 38 3. Entfernen Sie die Tafel ganz links, indem Sie sie vorsichtig vor und zurück biegen, bis die Tafel e ntfernt i st.Dadurch e ntsteht e ineÖffnung, durchdieeinRJ-45 Netzwerkkabel geführt werden kann. Tafel 4. Nehmen Sie ein Netzwerkkabel und schließen Sie ein Ende des Kabels an den LAN(POE) P ort anundschieben S iedasKabel i ndieKabelführung ganzlinksunddanndurchdieÖffnung, die im vorhergehendenSchritt geschaffen wurde.
- Seite 39 5. Stecken Sie das andere Ende des Netzwerkkabels in den P+DATA OUT Port des inbegriffenen PoE-Injektors. 6. Nehmen Sie ein weiteres Netzwerkkabel und stecken Sie das eine Ende in den 10/100 DATA IN Port des inbegriffenen PoE-lnjektors. 7. Stecken Sie das andere Ende des Netzwerkkabels in den Ethernet-PortIhres Computers. 8.
- Seite 40 12.Öffnen SieIhren Webbrowser undgeben SiedieIP-Adresse des Access Points indie Adressleiste ein, und drücken Sie dann auf Eingabe. Die Standard-IP-Adresselautet 192.168.10.100. http://192.16810.100 e http://192.168.10.100 Eile Edit Favorites 1001s Help 13. Wenn Sie dazu aufgefordert werden, loggen Sie sich mit dem Standard-Benutzernamen und Passwort in die Browser-Konfigurationsseite ein.
- Seite 41 15.Ändern Sieunter A dministratorpasswort dasStandard-Administratorpasswort, indem Sie ein neues Passwort in die entsprechenden Feldereingeben und klicken Sie am Ende der Seite auf Speichern. Save d) Reboot status Please Reboot Device! Reboot 16.Nachdem dasGerät d ieÄnderungen übernommen undneugestartet h at,klicken Sieim Hauptmenü...
- Seite 42 17. Klicken Sie auf die "Modus"-SchaItfIäche und klicken Sie dann auf "WDS-Modus". Klicken Sie dann auf "Save & Reboot " , und wenn Sie aufgefordert werden, die Einstellungen zu ändern, k licken Sieauf"Ja", umdasGerät n euzustarten unddieÄnderungen zu übernehmen. CAP Mode Access Point Mode...
- Seite 43 21. Klicken Sie auf die Lasche Wireless und wählen Sie Radio O Basic Setup aus. Vergewissern Sie sich, dass Kanal 1 ausgewählt ist und klicken Sie auf "Speichern". Anmerkung: Wenn Sie den TEW-740APB0Nr. 2 konfigurieren, muss der Wireless-Kanal identisch mit dem Kanal des TEW-740APBO Nr. 1 sein. Wireless Wireless •...
- Seite 44 24. Setzen Sie unter WDS Client Setup einen Haken in die erste Eingabe und geben Sie die Wi-Fi MAC-Adressedes TEW-740APBO Nr. 2 ein. Klicken Sie dann auf Speichern. Anmerkung: Wenn Sie den TEW-740APB0Nr. 2 konfigurieren, geben Sie die Wi-Fi MAC-...
- Seite 45 Reboot Phase 3: TEW-740APBOGerät Nr. 2 Hardwareeinrichtung und Konfiguration Wiederholen Sie für die Konfiguration des TEW-740APBO Nr. 2 alle Schritte in Phase 2 der Einrichtung und Konfiguration. 1. Geben Sie in Schritt 19 und 20 unter IP-Einrichtungdie IP-Adresse192.168.10.51 und die Netzmaske 255.255.255.0 ein.
- Seite 46 1. Behalten Sie die Verbindung des TEW-740APB0Nr. 2 mit Ihrem Computer bei und lassen Sie die Web-Verwaltungsoberflächegeöffnet. 2. Vergewissern Sie sich, dass sowohl der TEW-740APBO Nr. 1 als auch der TEW-740APBO Nr. 2 Access Point eingeschaltet Sind und in etwa 15 Fuß (5 m) Entfernung voneinander direkt mit den Vorderseiten gegenüber stehen.
- Seite 47 3. Um die Verbindung zu testen, klicken Sie bitte in der Web-Verwaltungsoberfläche des TEW-740ABPO Nr. 2 auf "Hilfsprogramm" und dann auf "Netzwerkhilfsprogramm". Utility Utility Profile Setting System Upgrade Network Utility Network Utility Reboot 4. Geben Sie im Feld IPIDomäne die IP-Adressedes TEW-740APBONr. 1, 192.168.10.50 ein und klicken Sie dann neben Zeiten auf Ping.
- Seite 48 3. Erdungskabel und Stangenbefestigung 1. Finden Sie den Erdungspunkt auf der Unterseite des Gehäuses.Entfernen Sie mit einem Kreuzschlitzschraubendreherdie Erdungspunktschraube(gegen den Uhrzeigersinn)und befestigen Sie das inbegriffene Erdungskabel an der Erdungspunktschraube. Befestigen Sie die Erdungspunktschraubewieder (im Uhrzeigersinn)zusammen mit dem Erdungskabel. Wenn Sie das Erdungskabel installiert haben, entfernen Sie eine weitere Tafel des Gehäuses, indem Sie sie vorsichtig vor- und zurück biegen, bis die Tafel entfernt ist.
- Seite 49 2. Bringen Sie die Gehäuseabdeckungwieder an, indem Sie die Schienen wie angezeigt in die Rillen einführen und die Abdeckung nach unten drücken, bis das Gehäuseeinrastet. Nachdem Sie den Deckel wieder montiert haben, setzen Sie die mitgelieferte Gummidichtung wieabgebildet in dieÖffnung ein. 3.
- Seite 50 Vollständige Installationsanleitung Internet Modem Router Gebäude 1 Gebäude 2...
- Seite 66 Referencia de instalaciön terminada Internet Modem Router Edificio Edificio...
