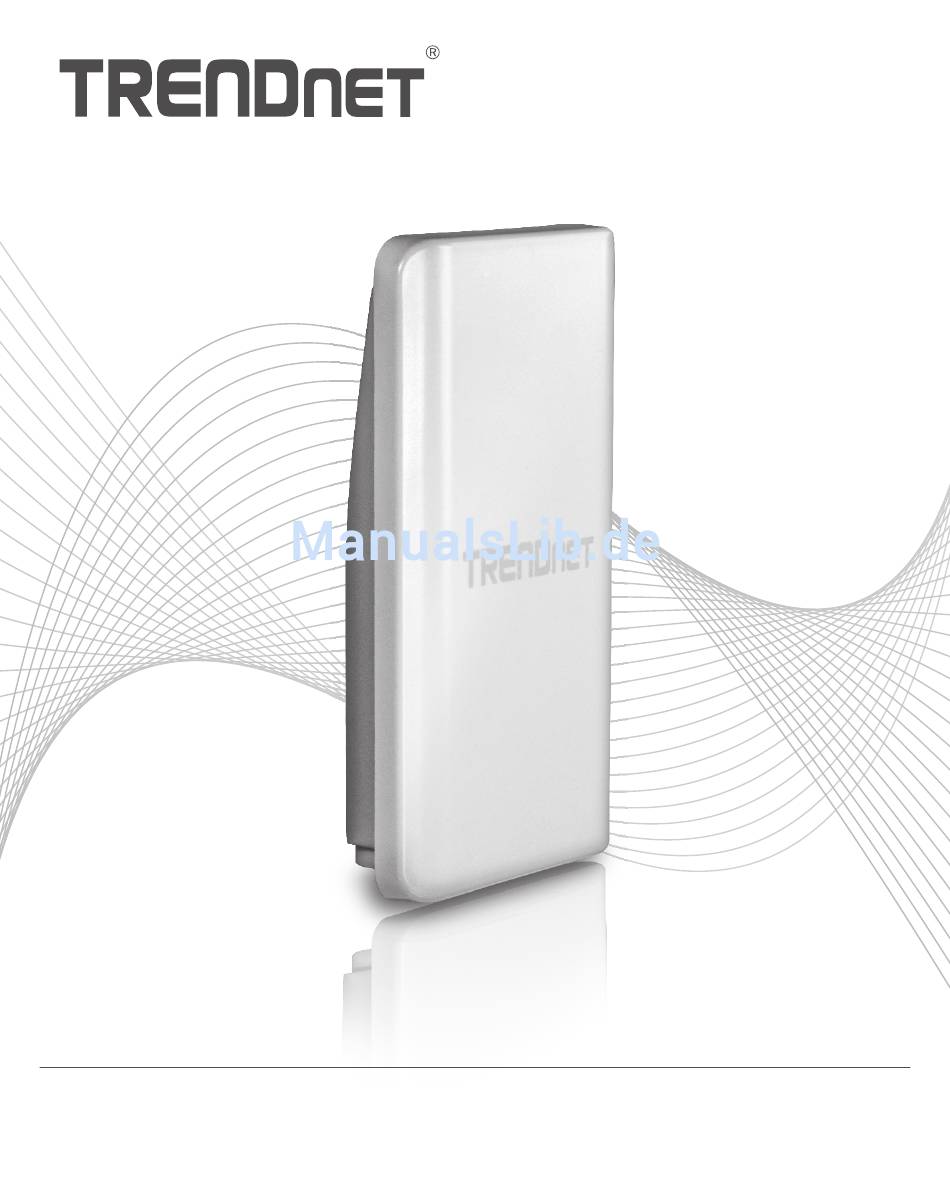

- Seite 1 Quick Installation Guide TEW-740APBO...
- Seite 2 Table of Content 1 Deutsch 1. Bevor Sie anfangen 2. Hardware-Konfiguration 3. Hardware-Installation...
- Seite 3 Ÿ Kreuzschlitz Schraubenzieher (separat erhältlich) Ÿ Hinweis: 1. Der TEW-740APBO unterstützt kein IEEE 802.3af. Sie müssen den firmeneigenen PoE-Injektor verwenden, der zusammen mit dem TEW-740APBO geliefert wird. 2. Prüfen Sie den Packungsinhalt des wasserdichten Zubehörs: (Ethernet-Kabel nicht im Lieferumfang enthalten) Dichtung Gehäuse...
-
Seite 4: Konfiguration Der Hardware
Subnetz 192.168.10.x liegen (z.B. 192.168.10.50). Weitere Informationen finden Sie im Anhang der Bedienungsanleitung. Phase 1: Überblick 1. Notieren Sie sich die MAC-Adresse (MAC1) der beiden TEW-740APBO. Die MAC-Adresse (MAC1) kann auf der Seite des Gerätes gefunden werden. In diesem Beispiel gehen wir von den folgenden Annahmen aus:... - Seite 5 Hinweis: 1. Die ursprüngliche Konfiguration sollte in einer Testumgebung durchgeführt werden, in der zwei TEW-740APBO im Abstand von etwa 5 Metern (15 ft.) voneinander aufgestellt werden. 2. Konfigurieren und verbinden Sie die Geräte, bevor Sie sie fest montieren. Inbegriffener PoE-Injektor 1.
- Seite 6 Routers. In diesem Beispiel gehen wir von den folgenden Annahmen aus: IP-Adresse des Routers: 192.168.10.1 Subnet Mask (Subnetzmaske): 255.255.255.0 Groupe DHCP: 192.168.10.100~192.168.10.149 Der TEW-740APBO wird folgendermaßen eingerichtet: TEW-740APBO #1 IP Address (IP-Adresse): 192.168.10.50 IP Netmask (Subnetzmaske): 255.255.255.0 IP Gateway (Gateway-IP-Adresse): 192.168.10.1 Primärer DNS: 192.168.10.1...
- Seite 7 16. Prüfen Sie die Verbindung zwischen den beiden Access Points. 17. Geben Sie bitte den Standard-Benutzernamen und das Passwort ein und klicken Sie auf Log In. In der Standardeinstellung: Anmerkung: Bei der Erstinstallation werden Sie aufgefordert, das Administrator-Kennwort zu ändern. Username (Benutzername): admin Password (Kennwort): admin Hinweis: Achten Sie auf Groß- und Kleinschreibung.
- Seite 8 22. Geben Sie den Benutzernamen und das neue Kennwort ein, und klicken Sie dann auf Log 23. Klicken Sie auf System → LAN. 24. Wählen Sie Static IP. 25. Konfigurieren Sie die IP-Adresse, IP-Netzmaske und IP-Gateway laut dem Beispiel in Phase 1: Überblick.
- Seite 9 32. Geben Sie Username (Benutzername) und Password (Kennwort) ein und klicken sie auf Log In. 33. Klicken Sie auf Wireless → WDS. Hinweis: Um Ihr Netzwerk vor unbefugten Zugriffen zu schützen, sollten Sie die drahtlose Verschlüsselung aktivieren. 34. Geben Sie die MAC-Adresse des anderen Access Points ein. Die untengenannte Konfiguration basiert auf dem Beispiel in Phase 1: Überblick.
- Seite 10 Reboot 36. Klicken Sie auf Reboot (Neustart). Reboot 37. Wiederholen Sie die Schritte 2 bis 27 für den zweiten TEW-740APBO #2. Phase 3: Kontrolle der Verbindungsqualität 1. Trennen Sie den zweiten TEW-740APBO nicht von Ihrem Computer. 2. Verbinden Sie den ersten TEW-740APBO mit einem LAN-Port eines Routers in Ihrem Netzwerk.
-
Seite 11: Installation Der Hardware
3. Installation der Hardware Installation für Wasserfeste Verbindung 1. Schrauben Sie die Dichtmutter vom Gehäuse ab. 2. Trennen Sie die Gummidichtung von der Klemme. 3. Kontrollieren Sie, dass alle Teile vollständig sind: Gehäuse, Dichtung, Klemme, Dichtmutter Gehäuse Dichtung Klemme Dichtmutter 4. - Seite 12 6. Stecken Sie die Dichtung in die Gummiklemme. 7. Stecken Sie die Dichtung/Gummiklemme in das Gehäuse. 8. Verbinden Sie das Ethernet-Kabel mit dem PoE-Port auf der Rückseite des TEW-740APBO.
- Seite 13 9. Schrauben Sie das Gehäuse im Uhrzeigersinn fest auf den TEW-740APBO. 10. Schrauben Sie die Dichtmutter gegen den Uhrzeigersinn fest in das Gehäuse.
-
Seite 14: Punkt-Zu-Punkt-Verbindung (Wds-Brücke)
Punkt-zu-Punkt-Verbindung (WDS-Brücke) - Seite 15 Internet Modem Router Gebäude 1 Gebäude 2...
- Seite 16 1. Beachten Sie das obige Diagramm. 2. Bringen Sie den TEW-740APBO am gewünschten Ort an (siehe Informationen zur Stangenmontage, um den TEW-740APBO anzubringen) 3. Verbinden Sie die TEW-740APBO mit ihrem jeweiligen Netzwerk. 4. Kontrollieren Sie, dass die TEW-740APBO aufeinander ausgerichtet sind.
-
Seite 17: Anschließen Des Erdungskabels
Anschließen des Erdungskabels 1. Identifizieren Sie den Erdungsanschluss am Access Point. Der Anschlusspunkt ist gekennzeichnet mit einem Symbol. 2. Legen Sie ein Ende des Erdungskabels über die Bohrung. Bringen Sie dann die Schraube und Unterlegscheibe wieder an. 3. Verbinden Sie das grüne Erdungskabel mit einem geerdeten Gegenstand. z.B. - Seite 18 Montage des TEW-740APBO an einem Mast Hinweis: Der Mastmontagering kann an Mästen mit einem maximalen Durchmesser von 101mm (3,98 zoll) verwendet werden. 1. Richten Sie den Montagebügel mit den Löchern auf der Unterseite des Geräts aus und befestigen Sie ihn mit den beiliegenden M6X8 Schrauben und Unterlegscheiben.
