Verwandte Anleitungen für TRENDnet TEW-739APBO
Inhaltszusammenfassung für TRENDnet TEW-739APBO

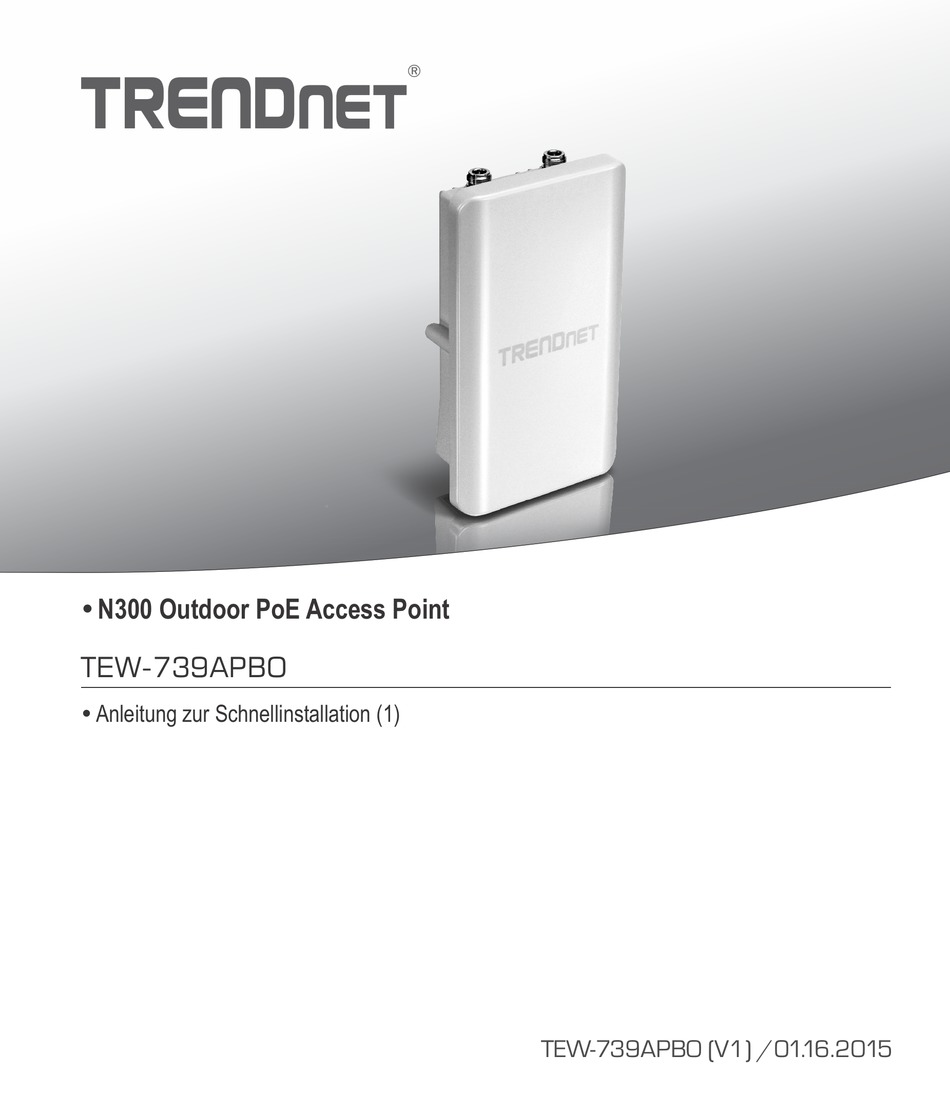

- Seite 1 Ÿ N300 Outdoor PoE Access Point TEW-739APBO Ÿ Anleitung zur Schnellinstallation (1) TEW-739APBO (V1) /01. 1 6.2015...
-
Seite 2: Bevor Sie Anfangen
Ÿ Computer mit Netzwerk-Port und Webbrowser Ÿ Ein Netzwerk-Switch oder Router mit unbelegtem Netzwerk-LAN-Port Ÿ RJ-45-Netzwerkkabel (separat erhältlich) Ÿ Kreuzschlitz-Schraubendreher Anmerkung: Der TEW-739APBO unterstützt nicht IEEE 802.3at/af. Sie müssen den firmeneigenen Power over Ethernet Injektor benutzen, der im Lieferumfang des TEW-739APBO enthalten ist. -
Seite 3: Hardware-Konfiguration
2. Hardware-Konfiguration Anmerkung: Die Standard-IP-Adresse des TEW-739APBO ist 192.168.10.100. Um den TEW-739APBO zu konfigurieren, muss Ihr Netzwerkadapter eine IP-Adresse innerhalb des 192.168.10.x Subnetzes haben (z.B. 192.168.10.50). Im Appendix des Benutzerhandbuchs finden Sie hierzu weitere Informationen. Phase 1: Einrichtung des Access Points Anmerkung: Die Erstkonfiguration sollte in einem Testumfeld erfolgen. - Seite 4 1. Verbinden Sie die TEW-AO46S oder die TEW-AO57 Antennen mit dem TEW-739APBO. 2. Verbinden Sie ein Ende des Netzwerkkabels mit dem TEW-739APBO. 3. Verbinden Sie das andere Ende des Netzwerkkabels mit dem P+DATA OUT Port des Power over Ethernet Injektors.
- Seite 5 9. Geben Sie den Benutzernamen und das Kennwort ein und klicken Sie dann OK. Standard: Benutzername: admin Kennwort: admin Anmerkung: Bei Benutzername und Kennwort Groß-/Kleinschreibung beachten. Anmerkung: Bei der Erstinstallation müssen Sie das Kennwort ändern. 10. Geben Sie ein neues Administrator-Kennwort ein. 11.
- Seite 6 Anmerkung: Um Ihr Netzwerk vor unerlaubtem Zugriff zu schützen, empfehlen wir Ihnen, die Wireless-Verschlüsselung zu aktivieren. 16. Wählen Sie WPA2-PSK als Sicherheitsart. 17. Wählen Sie AES als Chiffriermethode. 18. Geben Sie einen Pre-shared Key ein (Wireless-Kennwort) 19. Klicken Sie auf Speichern.
- Seite 7 21. Klicken Sie auf Neustart. 22. Warten Sie 45 Sekunden, während der Access Point neu startet. 23. Konfigurieren Sie die IP-Adresse des TEW-739APBO auf eine gültige IP-Adresse innerhalb des vom Router definierten Subnetzes. Vermeiden Sie die Verwendung einer IP-Adresse innerhalb des DHCP-Pools Ihres Routers. In diesem Beispiel setzen wir Folgendes voraus: Router IP Address: 192.168.10.1...
- Seite 8 24. Klicken Sie System " LAN. 25. Wählen Sie Statische IP. 26. Konfigurieren Sie die IP-Adresse, IP-Netzmaske und IP-Gateway gemäß Beispiel in Schritt 23. 27. Wählen Sie DNS Server IP angeben. 28. Konfigurieren Sie die primäre DNS gemäß Beispiel in Schritt 23. 29.
- Seite 9 31. Klicken Sie auf Neustart. 32. Warten Sie 45 Sekunden, während der Access Point neu startet.
-
Seite 10: Hardware-Installation
9. Schrauben Sie das Hauptteil per Hand gegen den Uhrzeigersinn fest, um es am 5. Führen Sie das Ethernet-Kabel in die TEW-739APBO zu befestigen. Dichtung ein. 10. Schrauben Sie die Dichtmutter von Hand gegen den Uhrzeigersinn fest, um sie am Hauptteil zu befestigen. - Seite 11 Installation des Access Points TEW-739APBO Internet Modem Router Gebäude...
-
Seite 12: Anschließen Des Erdungskabels
2. Bringen Sie den TEW-739APBOs an der gewünschten Position an. Eine Anleitung zum Anbringen des Access Points an einer Stange finden Sie im Abschnitt. 3. Kontrollieren Sie, dass die Status-LEDs an beiden TEW-739APBO korrekt funktionieren: PWR [Stromversorgung](grün /dauerhaft leuchten), LAN (grün/blinkend), Wireless Signalstärke (grün/blinkend). - Seite 13 1. Richten Sie den Montagebügel mit den Löchern auf der Unterseite des Geräts aus und befestigen Sie ihn mit den beiliegenden Schrauben und Unterlegscheiben. 2. Schieben Sie die beiden mitgelieferten Stangenbefestigungshalterungen um die Stange herum. Platzieren Sie die Befestigungshalterung in der gewünschten Höhe und Position. Befestigen Sie den TEW-739APBO an der Stange.
- Seite 14 License ("GPL") or GNU Lesser General Public License ("LGPL"). These codes are distributed WITHOUT WARRANTY and are subject to the copyrights of the developers. TRENDnet does not provide technical support for these codes. The details of the GNU GPL and LGPL are included in the product CD-ROM.
- Seite 15 License) ou ao LGPL (GNU Lesser General Public License). Estes códigos são distribuídos SEM GARANTIA e estão sujeitos aos direitos autorais dos desenvolvedores. TRENDnet não presta suporte técnico a estes códigos. Os detalhes do GNU GPL e do LGPL estão no CD-ROM do produto. Favor acessar http://www.gnu.org/licenses/gpl.txt ou http://www.gnu.org/licenses/lgpl.txt para os termos específicos de cada licença.
- Seite 16 Garantia Limitada TRENDnet garante seus produtos contra defeitos em material e mão de obra, sob condições normais de uso e serviço, pelo seguinte tempo a partir da data da compra. Garantia: Garantia limitada de 3 anos. (Quando aplicável: 1 ano de garantia para adaptador de tensão, fonte e componentes de ventoinhas).
- Seite 17 TEW-739APBO Гарантія компанії Гарантія компанії TRENDnet поширюється на дефекти, що виникли з вини виробника, при дотриманні умов експлуатації та обслуговування протягом встановленого періоду з моменту придбання. (Продукт: Обмежена гарантія: 3 роки обмеженої гарантії (Поширюється: Протягом 1 року на силові адаптери, джерела живлення і компоненти вентилятора охолодження) Повну...
