Inhaltszusammenfassung für TRENDnet TEW-740APBO2K

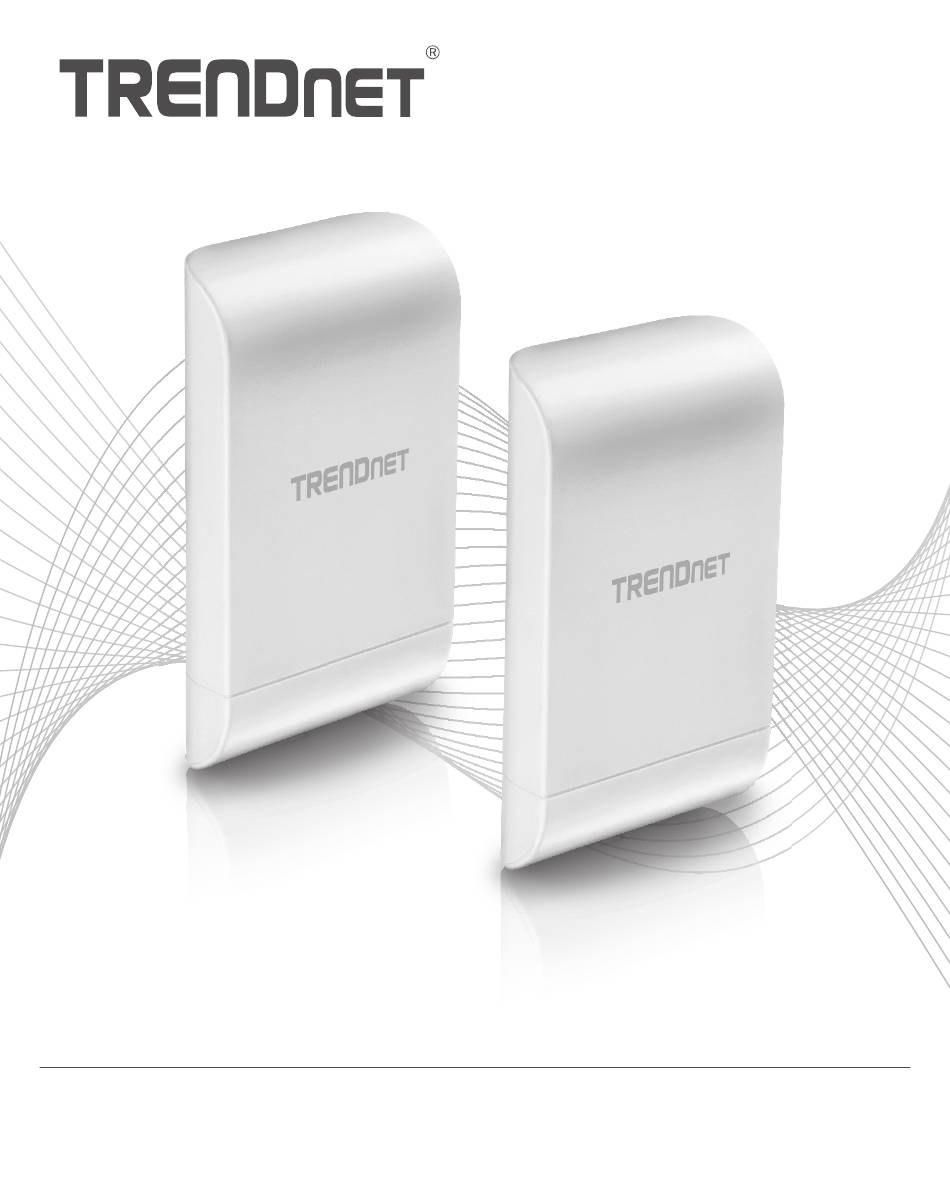

- Seite 1 Quick Installation Guide TEW-740APBO2K...
- Seite 2 Table of Content 1 Deutsch 1. Bevor Sie Beginnen 2. Hardwareeinrichtung und Konfiguration 3. Erdungskabel und Stangenbefestigung...
- Seite 3 1. Bevor Sie Beginnen Paketinhalte Zwei TEW-740APBO Ÿ CD-ROM (Benutzerhandbuch) Ÿ Schnellinstallationsanleitung Ÿ Firmeneigene PoE-Injektoren Ÿ Netzadapter (12 V DC, 1 A) Ÿ Befestigungshardwares Ÿ Erdungskabel Ÿ Mindestanforderungen Computer mit Netzwerkanschluss und Webbrowser Ÿ Ein Netzwerk-Switch oder Router mit freiem Netzwerk-LAN-Port Ÿ...
-
Seite 4: Hardwareeinrichtung Und Konfiguration
2. Hardwareeinrichtung und Konfiguration Anmerkung: Die TEW-740APBO Access Points sind werkseitig konfiguriert, um unter Verwendung eines AES-Schlüssels eine Point-to-Point WDS-Brücke zwischen den beiden Geräten zu erstellen. Aus praktischen Gründen wurde den beiden Access Points bereits ein werkseitig definiertes Verwaltungspasswort zugeteilt. Sie finden die vorkonfigurierten Access Point Einstellungen auf dem Wireless-Aufkleber oder auf der Gerätebeschriftung unter der Abdeckung, wo sich die Ethernet-Ports und die LED-Leuchten befinden. - Seite 5 Prüfen Sie, dass zwischen den beiden Access Points eine Verbindung besteht, bevor Sie diese anbringen. Abgesehen von den werkseitig konfigurierten WDS-Brückeneinstellungen verfügen die TEW-740APBO Access Points außerdem über die folgenden Standardeinstellungen: TEW-740APBO #1 Modus: WDS-Modus IP-Adresse: 192.168.10.50 Netzmaske (Subnetzmaske): 255.255.255.0 IP-Gateway (Standard-Gateway): 192.168.10.1 Primäre DNS:...
- Seite 6 2. Entfernen Sie die Tafel ganz links, indem Sie sie vorsichtig vor und zurück biegen, bis die Tafel entfernt ist. Dadurch entsteht eine Öffnung, durch die ein RJ-45 Netzwerkkabel geführt werden kann. Tafel 3. Nehmen Sie ein Netzwerkkabel und schließen Sie ein Ende des Kabels an den LAN (PoE) Port an und schieben Sie das Kabel in die Kabelführung ganz links und dann durch die Öffnung, die im vorhergehenden Schritt geschaffen wurde.
- Seite 7 4. Stecken Sie das andere Ende des Netzwerkkabels in den P+DATA OUT Port des inbegriffenen PoE-Injektors. 5. Stecken Sie den inbegriffenen Netzadapter in den POWER IN Port des inbegriffenen PoE-Injektors. 6. Stecken Sie den angeschlossenen Netzadapter in eine Steckdose ein. 7.
- Seite 8 11. Vergewissern Sie sich, dass beide Zugangspunkte eingeschaltet etwa 15 Fuß (5 m) Entfernung voneinander direkt mit den Vorderseiten gegenüber stehen. TEW-740APBO #1 TEW-740APBO #2 15 ft. (5m) LAN1 (PoE) LAN1 (PoE) P+DATA OUT P+DATA OUT POWER IN POWER IN 10/100Mbps DATA IN 12.
- Seite 9 ® ® Anmerkung: In Windows , können Sie die Command Prompt Anwendung verwenden; in Mac können Sie die Terminal-Anwendung verwenden, um die Befehle für den Verbindungstest auszuführen. ping 192.168.10.50 <Drücken Sie auf Eingabe und warten Sie auf das Ergebnis> ping 192.168.10.51 <Drücken Sie auf Eingabe und warten Sie auf das Ergebnis>...
-
Seite 10: Erdungskabel Und Stangenbefestigung
3. Erdungskabel und Stangenbefestigung 1. Finden Sie den Erdungspunkt auf der Unterseite des Gehäuses. Entfernen Sie mit einem Kreuzschlitzschraubendreher die Erdungspunktschraube (gegen den Uhrzeigersinn) und befestigen Sie das inbegriffene Erdungskabel an der Erdungspunktschraube. Befestigen Sie die Erdungspunktschraube wieder (im Uhrzeigersinn) zusammen mit dem Erdungskabel. Wenn Sie das Erdungskabel installiert haben, entfernen Sie eine weitere Tafel des Gehäuses, indem Sie sie vorsichtig vor- und zurück biegen, bis die Tafel entfernt ist. - Seite 11 2. Bringen Sie die Gehäuseabdeckung wieder an, indem Sie die Schienen wie angezeigt in die Rillen einführen und die Abdeckung nach unten drücken, bis das Gehäuse einrastet. 3. Führen Sie die inbegriffenen Befestigungen durch die Löcher auf der Rückseite des Access Points.
- Seite 12 Vollständige Installationsanleitung Internet Modem Router Gebäude 1 Gebäude 2...
- Seite 13 Product Warranty Registration If you have any questions regarding the product Please take a moment to register your installation, please contact our Technical Support. product online. Go to TRENDnet’s website at: Toll free US/Canada: 1-866-845-3673 www.trendnet.com/register Regional phone numbers available at www.trendnet.com/support...
