TRENDnet TEW-740APBO Kurzanleitung Zur Installation
Vorschau ausblenden
Andere Handbücher für TEW-740APBO:
- Schnellstartanleitung (21 Seiten) ,
- Schnellinstallationsanleitung (20 Seiten) ,
- Schnellinstallations-anleitung (67 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für TRENDnet TEW-740APBO
Inhaltszusammenfassung für TRENDnet TEW-740APBO

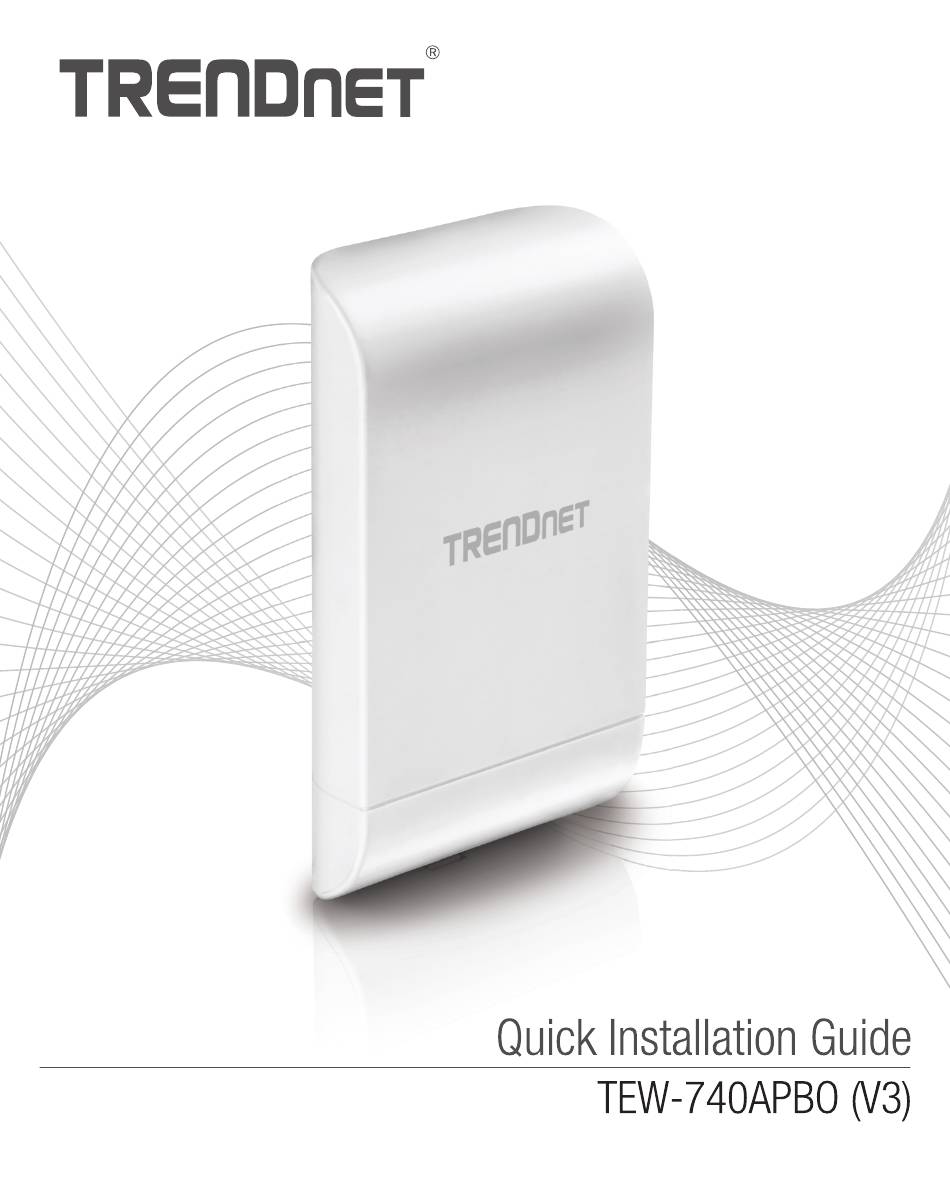

- Seite 1 TRETI DnET Quick Installation Guide TEW-740APBO 0/3)
- Seite 2 Table of Contents 1 Deutsch I. Bevor Sie beginnen 2. Hardwareeinrichtungund Konfiguration 3. Erdungskabelund Stangenbefestigung...
-
Seite 3: Bevor Sie Beginnen
Kappen,geformte Kappen Oder Knickschutztüllen, um sicherzustellen, dass die Kabel in das Gehäusepassen. Anmerkung: Der TEW-740APBO unterstützt keine IEEE 802.3at/af PoE Standards. Sie müssen den firmeneigenen Power over Ethernet Injektor benutzen, der dem TEW-740APBObeiliegt. Diese Installationsanleitung führt Sie durch die Installation und Konfiguration von zwei TEW-740APBO Access Points zur Einrichtung einer Wireless Point-to-Point Bridge mit WDS (Wireless Distribution System). -
Seite 4: Hardwareeinrichtung Und Konfiguration
• Die Standard-IP-Adresse des TEW-740APBO ist 192.168.10.100. Um den TEW-740APBO konfigurieren, muss Ihr Netzwerk-Adapter eine IP-Adresse im Subnetz 192.168.10.x haben (Z.B.192.168.10.10). Weitere Informationen finden Sie im Anhang des Benutzerhandbuchs. • Die Erstkonfiguration sollte in einer Testumgebung mit zwei TEW-740APB0Access Points ungefähr 15 Fuß... - Seite 5 Phase 2: TEW-740APBO Gerät Nr. 1 I. Entfernen Sie die Abdeckung des Access Points,indem Sie die Tafel gerade nach oben ziehen (Orientierung des Access Points wie unten angezeigt) und schieben Sie die Abdeckung an den beiden unten angegebenen Stellen vom Access Point weg.
- Seite 6 3. Entfernen Sie die Tafel ganz links, indem Sie sie vorsichtig vor und zurück biegen, bis die Tafel e ntfernt i st.Dadurch e ntsteht e ineÖffnung, durchdieeinRJ-45Netzwerkkabel geführt werden kann. Tafel 4. Nehmen Sie ein Netzwerkkabel und schließen Sie ein Ende des Kabels an den LAN(POE) Port anundschieben S iedasKabel i ndieKabelführung ganz linksunddanndurchdieÖffnung, die im vorhergehendenSchritt geschaffen wurde.
- Seite 7 5. Stecken Sie das andere Ende des Netzwerkkabels in den P+DATA OUT Port des inbegriffenen PoE-lnjektors 6. Nehmen Sie ein weiteres Netzwerkkabel und stecken Sie das eine Ende in den 10/100 DATA IN Port des inbegriffenen PoE-lnjektors. 7. Stecken Sie das andere Ende des Netzwerkkabels in den Ethernet-Port Ihres Computers. 8.
- Seite 8 12.Öffnen SieIhren Webbrowser undgeben SiedieIP-Adresse desAccess P oints indie Adressleiste ein, und drücken Sie dann auf Eingabe. Die Standard-IP-Adresselautet 192.168.10.100. http://192.16810100 e http•.//192.168.10.100 Eile Edit Fyorites 1001s Help 13. Wenn Sie dazu aufgefordert werden, loggen Sie sich mit dem Standard-Benutzernamen und Passwort in die Browser-Konfigurationsseite ein.
-
Seite 9: Mode Setup
15.Ändern Sieunter A dministratorpasswort dasStandard-Administratorpasswort, indem Sie ein neues Passwort in die entsprechenden Felder eingeben und klicken Sie am Ende der Seite auf Speichern. Save e.) Reboot status Please Reboot Device! Reboot 16.Nachde dasGerät d ieÄnderungen übernommen undneugestartet h at,klicken Sieim Hauptmenü... - Seite 10 17. Klicken Sie auf die "Modus"-Schaltfläche und klicken Sie dann auf "WDS-Modus". Klicken Sie dann auf "Save & Reboot " , und wenn Sie aufgefordert werden, die Einstellungen zu ändern, k licken Sieauf"Ja", umdasGerät n euzustarten unddieÄnderungen zu übernehmen. CAP Mode Access Point(AP Mode...
- Seite 11 Sie auf der folgenden Seite "Neu Starten". wenn Sie aufgefordert werden, die Einstellungen zu ändern, klicken Sie auf "Ja", um das Gerätneu zu starten. Anmerkung: WennSie den TEW-740APBO Nr. 2 konfigurieren, geben Sie bitte die IP-Adresse 192.168.10.51 und die Netzmaske 255.255.255.0...
- Seite 12 24. Setzen Sie unter WDS Client Setup einen Haken in die erste Eingabe und geben Sie die Wi-Fi MAC-Adressedes TEW-740APBO Nr. 2 ein. Klicken Sie dann auf Speichern. Anmerkung: WennSie den TEW-740APB0 2 konfigurieren, geben Sie die Wi-Fi MAC-...
- Seite 13 Netzmaske 255.255.255.0 ein. Klicken Sie dann auf Speichern. @Enable O Disable Mode Ad&ess 19216010.51 255255255.0 2. Geben Sie in Schritt 24 unter WDS Client Setup die Wi-Fi MAC-Adressedes TEW-740APBO Nr. I ein. Klicken Sie dann auf Speichern. 00M 12203 4400...
- Seite 14 Phase 4: Verbinduna bestätiaen I. Behalten Sie die Verbindung des TEW-740APBO Nr. 2 mit Ihrem Computer bei und lassen Sie dieWeb-Verwaltungsoberfläche geöffnet. 2. Vergewissern Sie sich, dass sowohl der TEW-740APB0Nr. 1 als auch der TEW-740APB0 Nr. 2 Access Point eingeschaltet sind und in etwa 15 Fuß (5 m) Entfernung voneinander direkt mit den Vorderseiten gegenüber stehen.
- Seite 15 3. Um die Verbindung zu testen, klicken Sie bitte in der Web-Verwaltungsoberfläche des TEW-740ABPO Nr. 2 auf "Hilfsprogramm" und dann auf "Netzwerkhilfsprogramm" Utility Utility • Profile Setting System Upgrade - Network Utility Network Utility Reboot 4. Geben Sie im Feld IP/Domäne die IP-AdressedesTEW-740APBOMr.1, 192.168.10.50 ein und klicken Sie dann neben Zeiten auf Ping.
-
Seite 16: Erdungskabel Und Stangenbefestigung
3. Erdungskabel und Stangenbefestigung I. Finden Sie den Erdungspunkt auf der Unterseite des Gehäuses.Entfernen Sie mit einem Kreuzschlitzschraubendreherdie Erdungspunktschraube (gegen den Uhrzeigersinn)und befestigen Sie das inbegriffene Erdungskabelan der Erdungspunktschraube. Befestigen Sie die Erdungspunktschraubewieder (im Uhrzeigersinn)zusammen mit dem Erdungskabel. WennSie das Erdungskabel installiert haben, entfernen Sie eine weitere Tafel des Gehäuses, indem Sie Sievorsichtig vor- und zurück biegen, bis die Tafel entfernt ist. - Seite 17 2. Bringen Sie die Gehäuseabdeckungwieder an, indem Sie die Schienen wie angezeigt in die Rillen einführen und die Abdeckung nach unten drücken, bis das Gehäuseeinrastet. Nachdem Sie den Deckel wieder montiert haben, setzen Sie die mitgelieferte Gummidichtung wieabgebildet in dieÖffnung ein. 3.
- Seite 18 Vollständige Installationsanleitung Internet Modem Router Gebäude 1 Gebäude 2...
- Seite 19 Information published Value and precision Unit Manufacturer's nameor trade mark,commercial registration number and address Model identifier Input voltage 100-240VAC Input ACfrequency 50/60 Outputvoltage Outputcurrent Outputpower Average active efficiency 83.26 Average active efficiency 83.26 Efficiencyat low load (10 %) 93.85 No-loadpower consumption No-loadpower consumption Percentage of nameplate output current Load condition...
- Seite 20 FCC Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCCRules.These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
- Seite 21 Canada Statement This device contains licence-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Development Canada's licence-exempt RSS(s).Operation is subject to the following two conditions: (1) This device may not cause interference. (2) This device must accept any interference, including interference that may cause undesired operation of the device.
- Seite 22 Product Warranty Registration If youhaveany questionsregardingthe product Pleasetake a momentto registeryour installation,pleasecontact ourTechnical S upport. productonline. Goto TRENDnet's websiteat: www.trendnet.com/register Toll free US/Canada: 1-866-845-3673 Regionalphonenumbersavailable at www.trendnet.com/support TRENDnet 20675 Manhattan Place Torrance,CA90501 Copyright 0 2021.All RightsReserved. TRENDnet. TEW-740APBO (V3)/ 01.21.2021...
