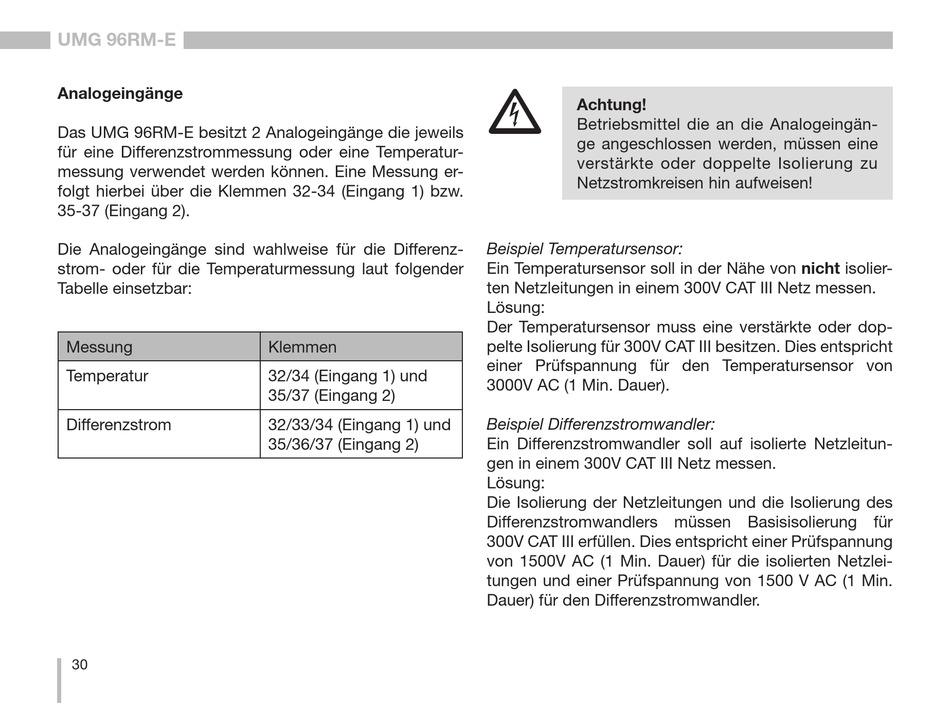

UMG 96RM-E
Analogeingänge
Das UMG 96RM-E besitzt 2 Analogeingänge die jeweils
für eine Differenzstrommessung oder eine Temperatur-
messung verwendet werden können. Eine Messung er-
folgt hierbei über die Klemmen 32-34 (Eingang 1) bzw.
35-37 (Eingang 2).
Die Analogeingänge sind wahlweise für die Differenz-
strom- oder für die Temperaturmessung laut folgender
Tabelle einsetzbar:
Messung
Temperatur
Differenzstrom
30
Klemmen
32/34 (Eingang 1) und
35/37 (Eingang 2)
32/33/34 (Eingang 1) und
35/36/37 (Eingang 2)
c
Achtung!
Betriebsmittel die an die Analogeingän-
ge angeschlossen werden, müssen eine
verstärkte oder doppelte Isolierung zu
Netzstromkreisen hin aufweisen!
Beispiel Temperatursensor:
Ein Temperatursensor soll in der Nähe von nicht isolier-
ten Netzleitungen in einem 300V CAT III Netz messen.
Lösung:
Der Temperatursensor muss eine verstärkte oder dop-
pelte Isolierung für 300V CAT III besitzen. Dies entspricht
einer Prüfspannung für den Temperatursensor von
3000V AC (1 Min. Dauer).
Beispiel Differenzstromwandler:
Ein Differenzstromwandler soll auf isolierte Netzleitun-
gen in einem 300V CAT III Netz messen.
Lösung:
Die Isolierung der Netzleitungen und die Isolierung des
Differenzstromwandlers müssen Basisisolierung für
300V CAT III erfüllen. Dies entspricht einer Prüfspannung
von 1500V AC (1 Min. Dauer) für die isolierten Netzlei-
tungen und einer Prüfspannung von 1500 V AC (1 Min.
Dauer) für den Differenzstromwandler.
