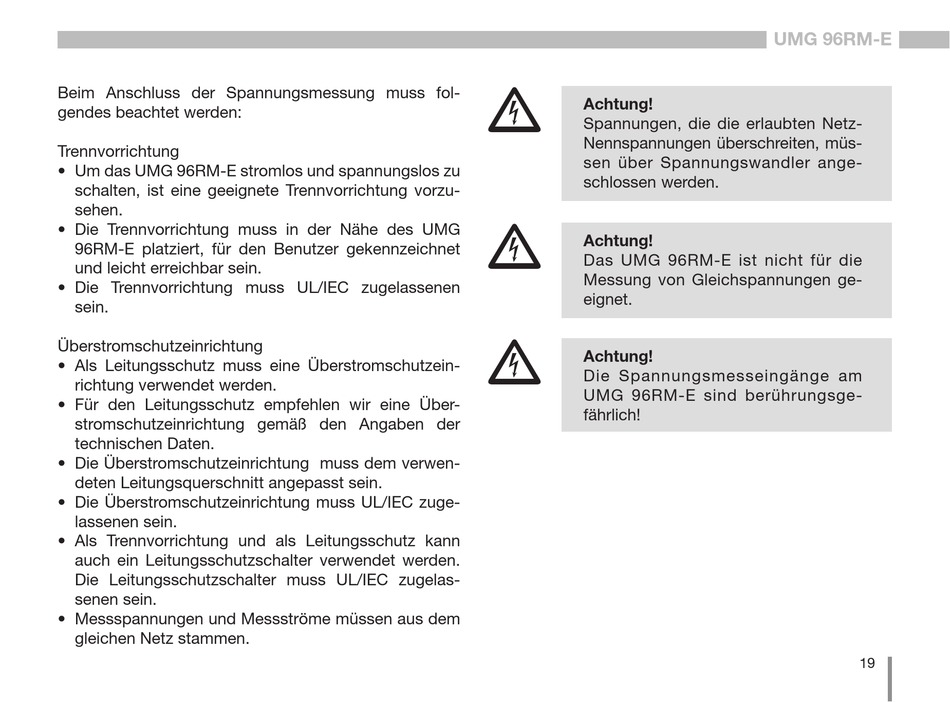

janitza UMG 96 RM-E Benutzerhandbuch Seite 19

Beim Anschluss der Spannungsmessung muss fol-
gendes beachtet werden:
Trennvorrichtung
• Um das UMG 96RM-E stromlos und spannungslos zu
schalten, ist eine geeignete Trennvorrichtung vorzu-
sehen.
• Die Trennvorrichtung muss in der Nähe des UMG
96RM-E platziert, für den Benutzer gekennzeichnet
und leicht erreichbar sein.
• Die Trennvorrichtung muss UL/IEC zugelassenen
sein.
Überstromschutzeinrichtung
• Als Leitungsschutz muss eine Überstromschutzein-
richtung verwendet werden.
• Für den Leitungsschutz empfehlen wir eine Über-
stromschutzeinrichtung gemäß den Angaben der
technischen Daten.
• Die Überstromschutzeinrichtung muss dem verwen-
deten Leitungsquerschnitt angepasst sein.
• Die Überstromschutzeinrichtung muss UL/IEC zuge-
lassenen sein.
• Als Trennvorrichtung und als Leitungsschutz kann
auch ein Leitungsschutzschalter verwendet werden.
Die Leitungsschutzschalter muss UL/IEC zugelas-
senen sein.
• Messspannungen und Messströme müssen aus dem
gleichen Netz stammen.
c
Achtung!
Spannungen, die die erlaubten Netz-
Nennspannungen überschreiten, müs-
sen über Spannungswandler ange-
schlossen werden.
c
Achtung!
Das UMG 96RM-E ist nicht für die
Messung von Gleichspannungen ge-
eignet.
c
Achtung!
Die Spannungsmesseingänge am
UMG 96RM-E sind berührungsge-
fährlich!
UMG 96RM-E
19
