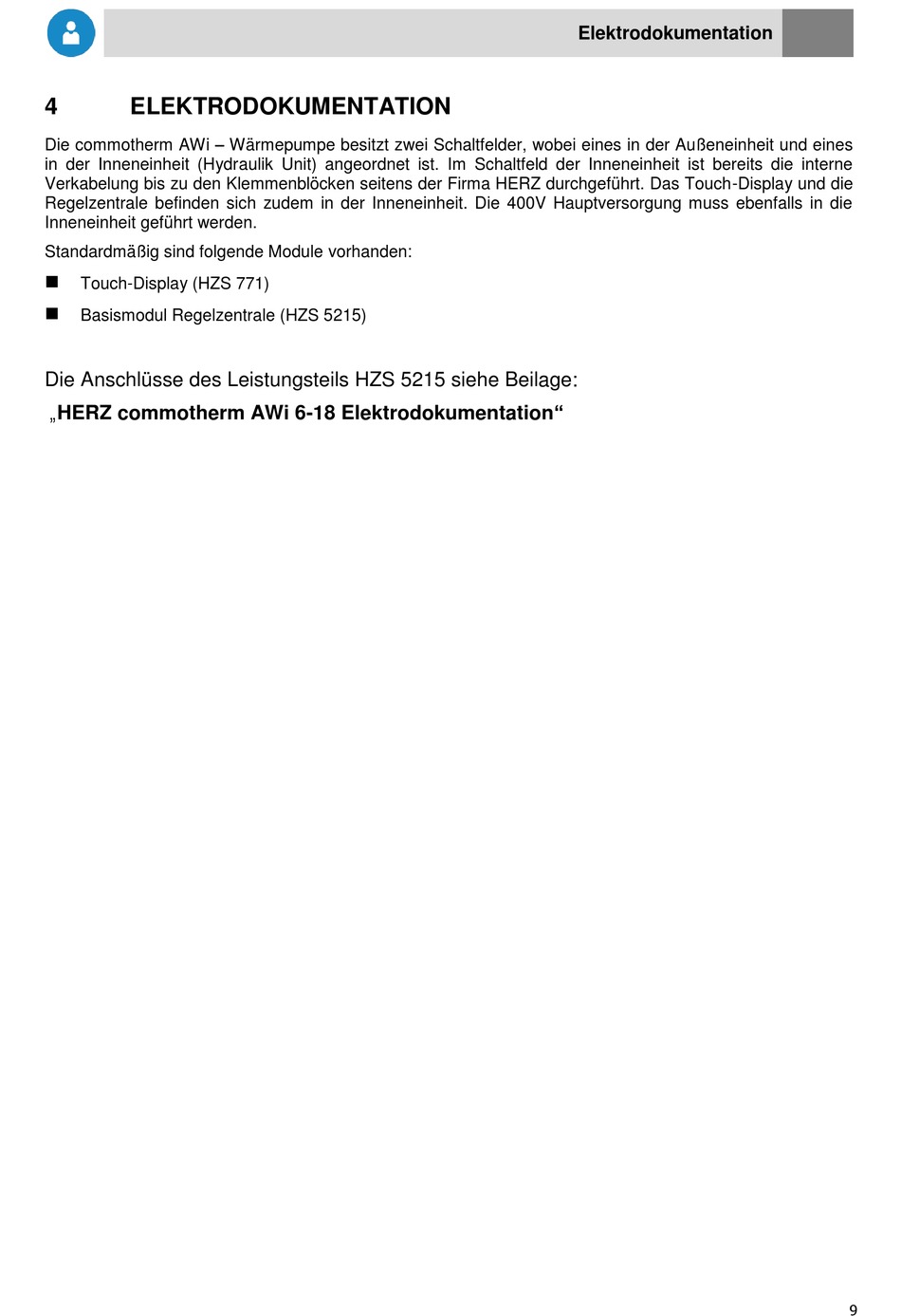

4 ELEKTRODOKUMENTATION
Die commotherm AWi – Wärmepumpe besitzt zwei Schaltfelder, wobei eines in der Außeneinheit und eines
in der Inneneinheit (Hydraulik Unit) angeordnet ist. Im Schaltfeld der Inneneinheit ist bereits die interne
Verkabelung bis zu den Klemmenblöcken seitens der Firma HERZ durchgeführt. Das Touch-Display und die
Regelzentrale befinden sich zudem in der Inneneinheit. Die 400V Hauptversorgung muss ebenfalls in die
Inneneinheit geführt werden.
Standardmäßig sind folgende Module vorhanden:
◼
Touch-Display (HZS 771)
◼
Basismodul Regelzentrale (HZS 5215)
Die Anschlüsse des Leistungsteils HZS 5215 siehe Beilage:
„HERZ commotherm AWi 6-18 Elektrodokumentation"
