Rohre, die Muttern zeigen gerade nach hinten (dienen zur Befestigung der Auffahrschiene). Sichern Sie die
Rohre mit je einer Schraube M 8x20 (39), die Sie in die Anschweißmutter drehen (20 Nm).
12.
Schieben Sie die Unterzüge (5) soweit in die Einschubhülsen (6) ein, dass die Schrauben M10X130 (20)
senkrecht von unten durch die Einschubhülsen (6), die Unterzüge (5) und die Verstärkungswinkel (9)
gesteckt werden können.
13.
Schieben Sie je eine Unterlegscheibe B10,5 (23) auf die Schrauben M10x130 (20), stecken Sie sie dann
von unten durch die Einschubhülsen (6), Unterzüge (5) und Verstärkungswinkel (9). Schrauben sie von
oben die Mutter M10 (21) auf und ziehen Sie die Mutter mit 50 Nm an.
14.
Montieren Sie dann die Querstange (35) des Haltebügels. Verwenden Sie hierzu die T-Verbinder (33) mit
den beiliegenden Schrauben. Versehen Sie die Rohrenden mit den Endkappen (36). Achten Sie auf lot- und
waagerechten Sitz des gesamten Haltebügels.
15.
Montieren Sie je zwei Winkel (8) zur Befestigung des Leuchtenträgers an die hinteren Enden der U-Profile
(10), wie in Bild 3 angegeben. Stecken Sie je eine Schraube M10x25 (25) von oben durch die U-Profile, die
Winkel (8) und stecken Sie von unten je eine U-Scheibe 10,5 (23) auf. Befestigen Sie von unten die Muttern
M 10 (21) mit 50 Nm.
16.
Legen Sie die Standschiene (2) mittig auf die U-Profile (10) und zeichnen Sie von unten die Bohrungen an.
Je nach Breite des zu transportierenden Rollers kann die Standschiene (2) so weit nach hinten gesetzt
werden, bis sie an die Verschraubung der Winkel (8) anstößt. Bohren Sie die vier Löcher 8,5mm in die
Standschiene. Verschrauben Sie diese mit den Kreuzschlitzschrauben M8x25 (26), Scheiben B 8,4 (22) und
Muttern M8 (14). Schieben Sie je 2 Vierkantmuttern M8 (41) in die Nuten der Standschiene und befestigen
Sie die Endkappen (11) an den Profilenden.
17.
Schieben Sie die Nutsteine im Leuchtenträger in die richtige Position und verbinden Sie sie mit Hilfe der
Schrauben M M8x20 (39) mit den Winkeln (8). Achten Sie auf den richtigen Sitz der
Beleuchtungseinrichtung. Der Rückfahrscheinwerfer (weißes Glas und weiße Glühbirne) müssen in
Fahrtrichtung rechts montiert sein.
18.
Ziehen Sie alle Schrauben an, die noch lose sind. Richten Sie eventuell schiefsitzende Teile zuvor gerade
zur Fahrzeugrückwand aus.
19.
Bild 9: Montieren Sie die vier Führungswinkel (13) mit Hilfe der acht Schrauben M6x15 (29), Muttern M6
33
34
(30) und Scheiben B6,4 (31) an die beiden Keile (12).
35
10
2
7

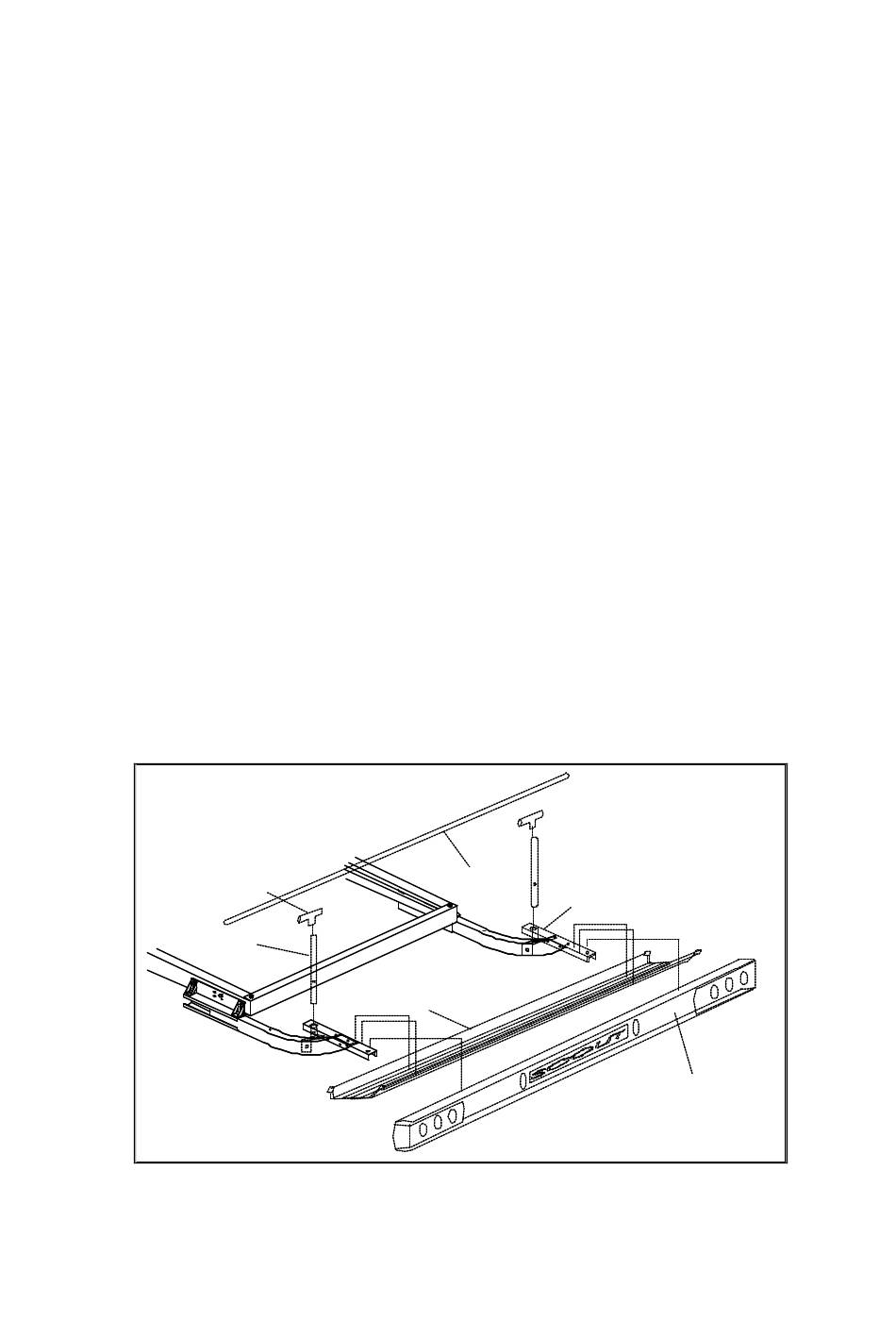

Bild 5
