Prüfen Sie vor der Montage, ob dieser Lastenträger für Ihr Fahrzeug geeignet ist.
a) Alko-Rahmen oder tragfähige Rahmenverlängerung vorhanden,
b) ausreichend verbleibende Nutzlast der Hinterachse, berechnet durch Verwiegung und unter
Verwendung der Berechnungsformel in der Betriebsanleitung (30kg Eigengewicht des Lastenträgers
hinzu rechnen!). Widrigenfalls ist die Nutzlast des Trägers entsprechend zu reduzieren.

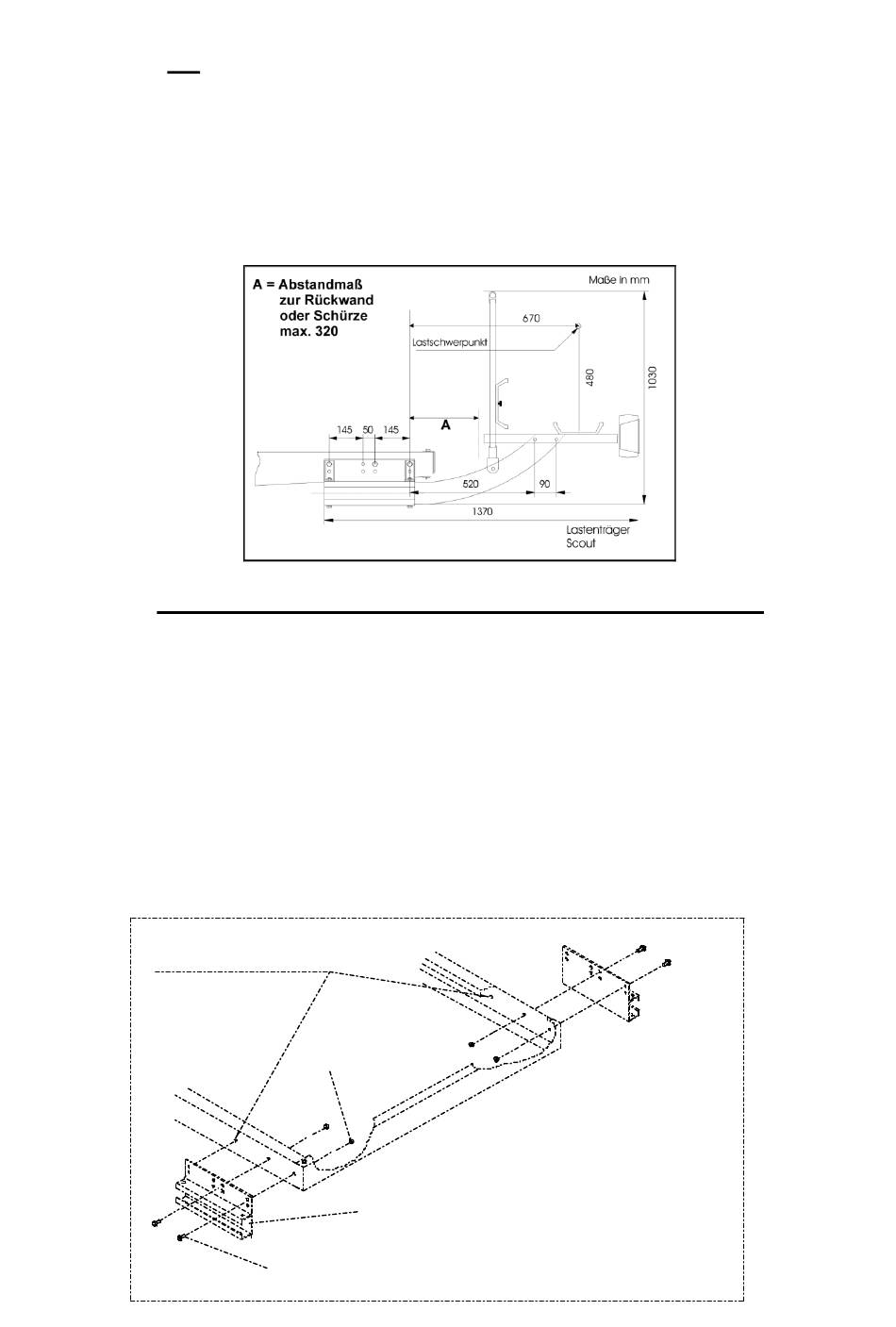

c) Abstandsmaß der in Fahrtrichtung hintersten Bohrung zur Rückwand / Heckschürze ist nicht größer als
320 mm (siehe folgende Zeichnung der Seitenansicht).
Montage des LINNEPE Motorradhalters, Typ SCOUT
1.
Überprüfen Sie anhand der Stückliste die Vollständigkeit Ihres Lastenträgers Scout.
2.
Montieren Sie einen handelsüblichen E-Satz (Steckdose System „Jäger").
3.
Bild 1: Befestigen Sie die Einschubhülsen (6) mit zunächst jeweils zwei Schrauben M12x40 (15) und
Muttern M12 (16) am Fahrzeugrahmen. Die Einschubhülse (6) ist mit einem doppelten Lochbild versehen,
um eine Montage des Motorradhalters in verschiedenen Höhen zu ermöglichen. Wählen Sie das Lochbild
aus, welches die höchste Position des Motorradhalters ohne Kollision, z.B. mit der Fahrzeugschürze, ergibt.
4.
Zeichnen Sie die Stelle für die dritte Bohrung am Fahrzeugrahmen an. Die Einschubhülse darf nicht als
Bohrschablone benutzt werden!
5.
Demontieren Sie die Einschubhülsen (6) und bohren Sie auf jeder Seite eine Bohrung mit
∅ 12,5 mm.
hier markieren und
bohren (12,5 mm)
Folgende Bedingungen müssen erfüllt sein:
16
6
15
Bild 1
