Inhaltszusammenfassung für Linnepe LRL030

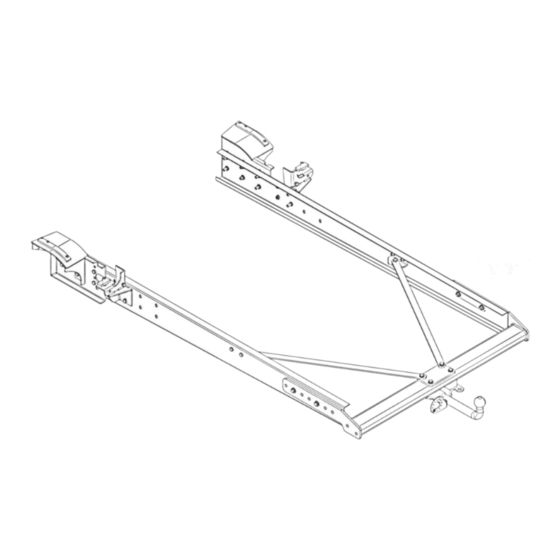

- Seite 1 Typ: LRL030 © A. Linnepe GmbH...
- Seite 2 Position Menge 1x links 1x rechts 1x links 1x rechts 1x links 1x rechts 1x links 1x rechts © A. Linnepe GmbH...
- Seite 3 1x links 1x rechts © A. Linnepe GmbH...
- Seite 4 DIN985-M10 Sechskantschraube DIN933-M10x40-10.9 Sechskantschraube DIN931-M10x90-10.9 Rippscheibe 10,5 Sechskantschraube DIN931-M10x70-10.9 Rippmutter M10-(10) Rippmutter M12-(10) Anziehdrehmomente metrische Schrauben: Schraubenverbindung Festigkeitsklasse 10.9 10.9 Anzugsdrehmoment 10Nm 10,5Nm 25Nm 48Nm 67Nm 86Nm 117Nm Anziehdrehmomente Rippschrauben: Schraubenverbindung Anzugsdrehmoment 21Nm 44Nm 75Nm 120Nm © A. Linnepe GmbH...
- Seite 5 La zone de dégagement doit être garantie conformément à l’annexe VII, illustration 30 de la directive 94/20/CE, ECE-R55 The clearance specified in appendix VII, diagram 30 of guideline 94/20/EG, ECE-R55 must GB - be guaranteed Deve essere garantito lo spazio libero secondo l'allegato VII, figura 30 della direttiva 94/20/CE, ECE-R55 © A. Linnepe GmbH...
- Seite 6 Si prega di notare che, in caso di installazione scorretta non eseguita da un installatore competente, I’utente perderà ogni diritto a un eventuale rimborso danni e, specificamente, ogni diritto previsto dalle leggi sulla responsabilità del prodotto. © A. Linnepe GmbH...
-
Seite 7: Technische Daten Der Anhängevorrichtung
Appoval no. As per Guideline ECE-R55: E13*55R00*55R01*3849 Dati tecnici del gancio di traino: Produttore A. Linnepe GmbH Tipo: LRL 030 Valore D: max. 12,5 kN Carico di appoggio: max. 100 kg Classe: A50-X Numero di omologazione secondo la direttiva ECE-R55: E13*55R00*55R01*3849 © A. Linnepe GmbH... - Seite 8 © A. Linnepe GmbH...
- Seite 9 © A. Linnepe GmbH...
- Seite 10 Rippschraube M10x30-10.9 Rippschraube M10x30-10.9 © A. Linnepe GmbH...
- Seite 11 Rippschraube M12x40-10.9 © A. Linnepe GmbH...
- Seite 12 Sechskantschraube M10x30-10.9 Unterlegscheibe 10,5 Sechskantmutter M10-(10) © A. Linnepe GmbH...
- Seite 13 Die Längsträger (7) müssen unter Umständen der Fahrzeuglänge entsprechend gekürzt werden Die Schnittkanten müssen dann entgratet und gegen Korrosion geschützt werden. © A. Linnepe GmbH...
- Seite 14 Unterlegscheibe 10,5 Sechskantmutter M10-(10) Sechskantschraube M10x40-10.9 © A. Linnepe GmbH...
- Seite 15 Sechskantschraube M10x90-10.9 Rippscheibe 10,5 Sechskantschraube M10x70-10.9 Rippmutter M10-(10) © A. Linnepe GmbH...
- Seite 16 Rippschraube M12x40-10.9 Rippmutter M12-(10) © A. Linnepe GmbH...
- Seite 17 Rippschraube M12x40-10.9 Sechskantmutter M10-(8) Rippmutter M12-(10) Sechskantschraube M10x30-8.8 © A. Linnepe GmbH...
- Seite 18 Notizen © A. Linnepe GmbH...
- Seite 19 / signature of the dealer date d’instalation timbre / signature data d’ instalatione timbre / firma Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Die Haftung für Irrtümer und Druckfehler ausgeschlossen. Abbildungen können abweichen. © A. Linnepe GmbH...
- Seite 20 © A. Linnepe GmbH...
