Die Netzkabel weisen Abmessungen
unter Beachtung des
Gleichzeitigkeitsfaktors auf (in
Übereinstimmung mit der Norm DIN
EN 60335-2-6).
Für jeden Anschluss, sofern vorhanden,
muss die im Lieferumfang enthaltene
Brücke verwendet werden
Fixer Anschluss
An der Versorgungsleitung einen allpoligen
Trennschalter gemäß der Installationsrichtlinien
mit einem ausreichendem Abstand zwischen
den Kontakten vorsehen, damit im Falle einer
Situation gemäß Überspannungskategorie III
die Vorrichtung eine vollständige Trennung
ermöglicht.
Für den australischen/neuseeländischen
Markt:
Der in den Festanschluss eingebaute
Trennschalter muss der Norm AS/NZS 3000
entsprechen.
Verfahren zur Leistungsbegrenzung
• Dieses Verfahren ist nur für den
Installateur bestimmt.
• Das Gerät ist werkseitig auf die
Höchstleistung eingestellt.
Um die maximale Leistungsaufnahme des
Geräts zu ändern, muss das Benutzermenü
aufgerufen werden (siehe „Benutzermenü"). Die
Option der Leistungsbegrenzung ist mit dem
Code
gekennzeichnet und wird als erste
vorgeschlagen.
Auf den Displays der vorderen und hinteren
rechten Zone werden die Zahlen angezeigt,
die mit der werksseitig eingestellten Leistung
verbunden sind (Wert in kW - je nach Modell):
.
Über die rechte Bildlaufleiste kann die Leistung
verändert werden: Durch Drücken auf die linke
Seite wird die Leistung verringert, durch Drücken
auf die rechte Seite wird sie erhöht.
Dank der Funktion Eco-Logic Advance verringert
sich der Leistungswert in Schritten von 0,1 kW
bei jeder Berührung.
Um das Benutzermenü zu verlassen, siehe
Kapitel „Benutzermenü".
91477B320/A
Tabelle der Leistungsaufnahmen
Minimale Lei-
Modelle
stung (kW)
80 cm mit 6
Zonen
Aussparung auf der Arbeitsplatte
Sicherheitshinweise zur Aufstellung und
Installation
Siehe Allgemeine Sicherheitshinweise.
• Die Installation kann in Konstruktionen aus
den verschiedensten Materialien wie
Mauer, Metall, Massivholz, mit Kunststoff
beschichtetes Holz, vorgenommen werden,
vorausgesetzt, dass diese hitzebeständig
sind (> 90 °C).
• Furnierungen, Klebstoffe oder
Kunststoffverkleidungen der angrenzenden
Möbel müssen hitzebeständig sein (> 90
°C), andernfalls können sie sich im Laufe
der Zeit verformen.
• Wenn das Möbel nicht über die geforderte
Einbauöffnung verfügt, muss diese mit Holz
und/oder Mauerwerk von einem
Fachtechniker realisiert werden.
• Der Mindestabstand zwischen
Abzugshaube und Kochfläche muss
mindestens dem in der Montageanleitung
der Abzugshaube angegebenen Abstand
entsprechen.
• Auch für die Aussparungen des Kochfeldes
an der Rückseite ist wie in den
Montageabbildungen angegeben der
Mindestabstand einzuhalten.
• Falls das Gerät über einem Backofen
installiert wird, muss dieser mit einem
Kühlgebläse ausgestattet sein.

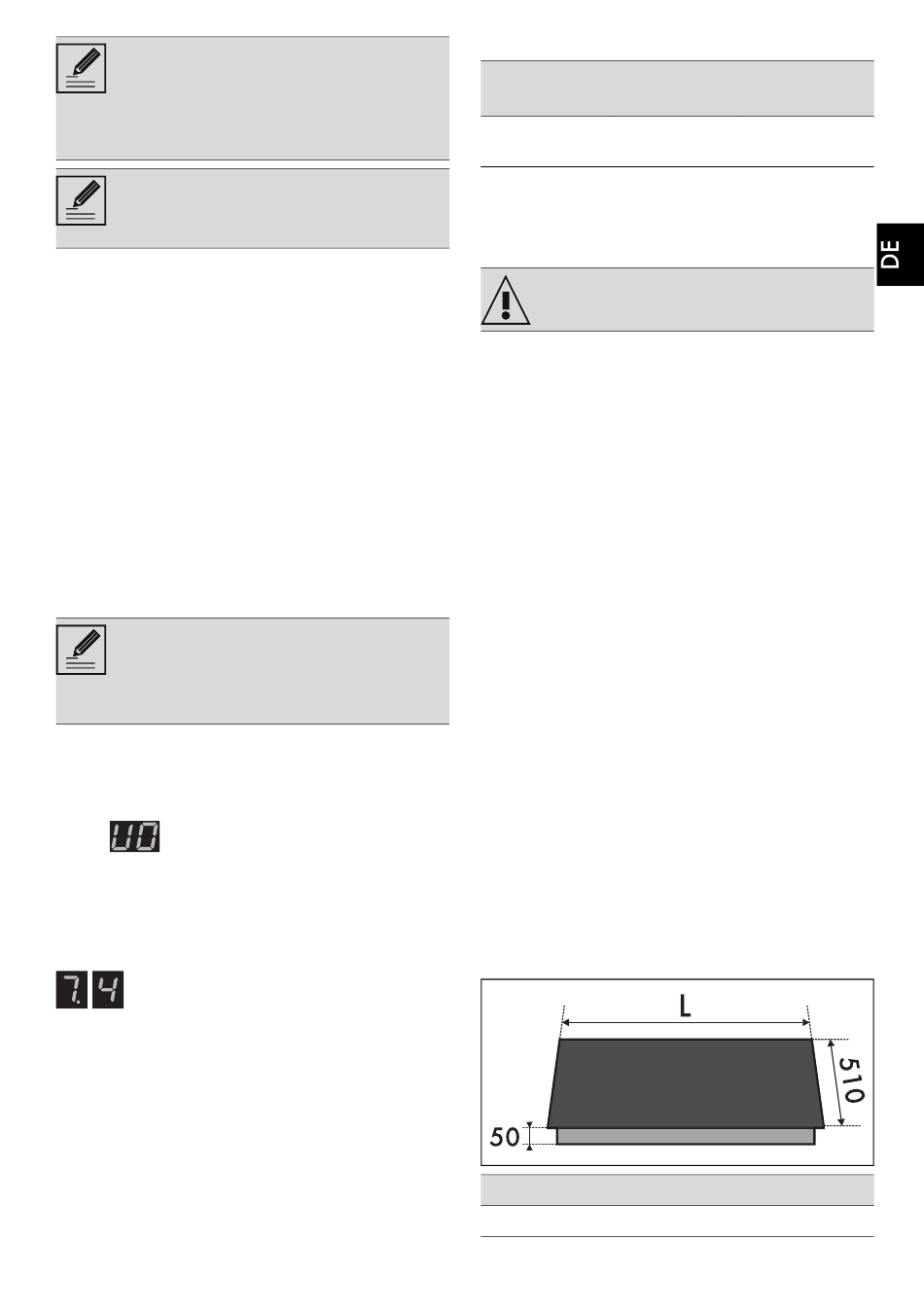

Abmessungen des Geräts (mm)
Modelle mit 80 cm und 6 Zonen
Maximale Lei-
stung (kW)
2,4
7,4
L
800
INSTALLATION - 85
