4 HS35 Installation Mobilteil

1. Wählen Sie einen Ort zur Befestigung, der ausreichend Platz bietet, um das HS35
Mobilteil sicher in der Ladevorrichtung platzieren zu können.
2. Halten Sie die bereitgestellte Halterung an die gewählte Stelle, und markieren Sie
dann die Positionen für die drei Schraubenlöcher und die Kabelöffnung mit einem
weichen Bleistift auf der Montagefläche.
3. Bohren Sie an den entsprechenden Positionen die drei Schraubenlöcher (0 4,0 mm)
und die Kabelöffnung (0 3,5 mm). Bohren Sie ganz durch die Montagefläche.
18

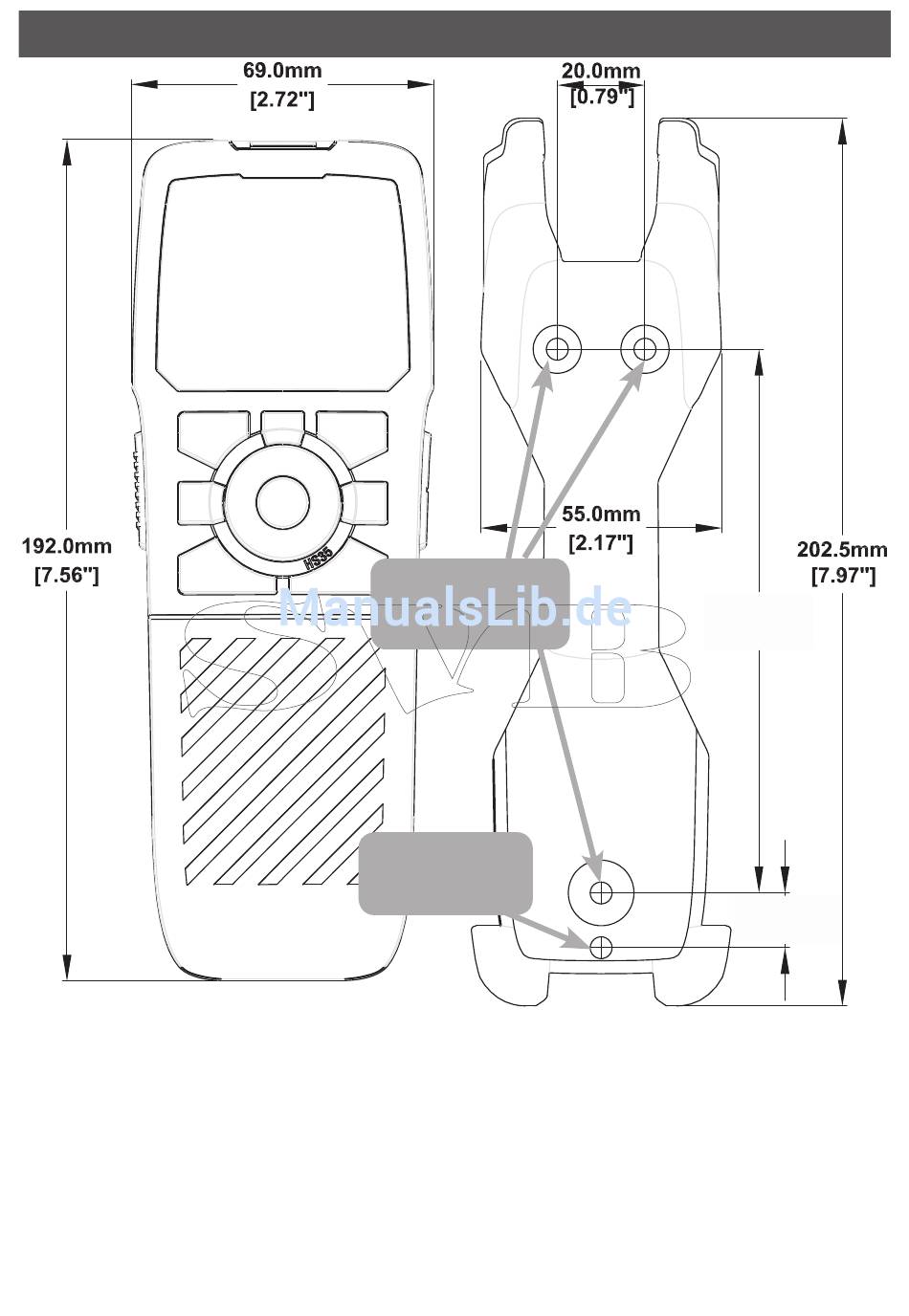

3 Befestigungslöcher
mit Ø 4,0 mm bohren
1 Kabelöffnung mit
Ø 3,5 mm bohren
Simrad - RS35 und HS35 Installationsanleitung
122.0mm
[4.80]
13.0mm
[0.51]
