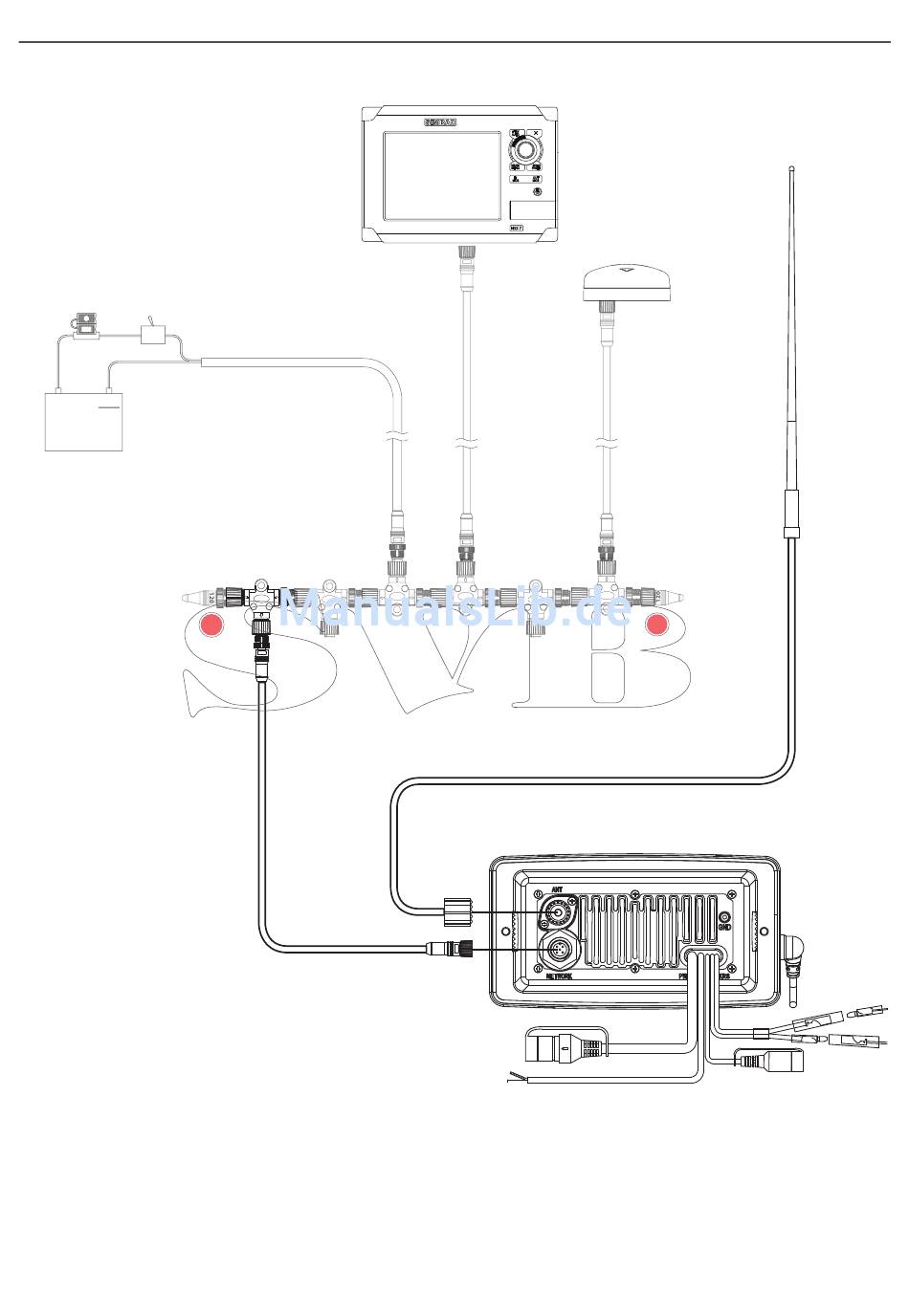

3.2 Verkabelungsdiagramm – NMEA 2000
Fuse 5A Switch
+
12 VDC
Power 12 VDC only
Multifunction Display
T
NMEA 2000 Network
Simrad - RS35 und HS35 Installationsanleitung
SIMRAD
STBY
AUTO
MARK GOTO
MENU PAGES
IN OUT
MOB MOB
NSS 7
GPS Antenna
T-Connectors
Link8 VHF
VHF Antenna
T
