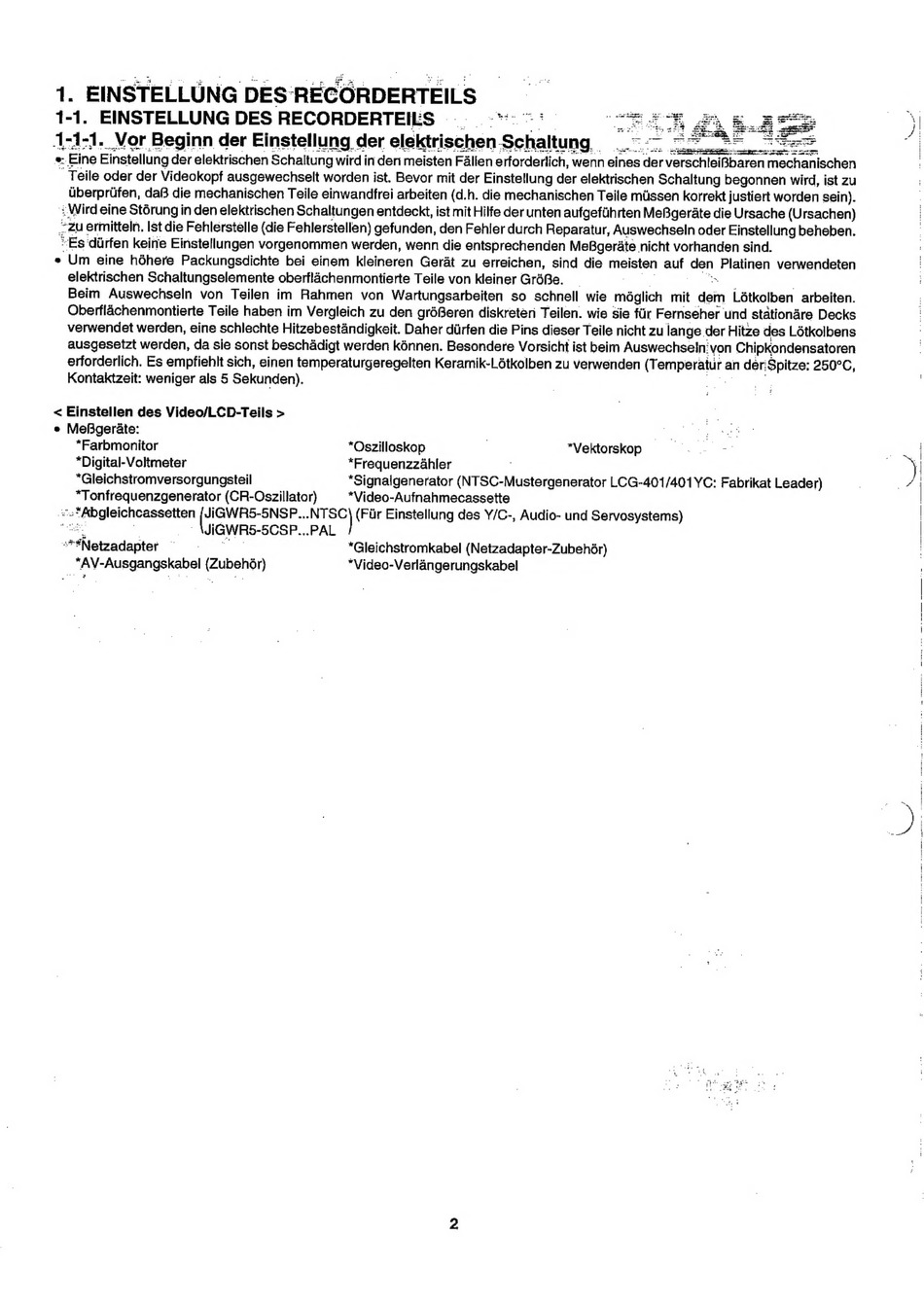

1. EINSTELLUNG
DES RECORDERTEILS
1-1. EINSTELLUNG DES RECORDERTEILS
=:
sn
1-1-1. Vor Beginn der Einstellung der elektrischen. Schaltung_
me
aaa
eae
« Eine Einstellung der elektrischen Schaltung wird in den meisten Fallen erforderlich, wenn eines der verschleiBbaren mechanischen
~ Teile oder der Videokopf ausgewechselt worden ist. Bevor mit der Einstellung der elektrischen Schaltung begonnen wird, ist zu
Uberprufen, daB die mechanischen Teile einwandfrei arbeiten (d.h. die mechanischen Teile missen korrekt justiert worden sein).
. Wird eine Stérung in den elektrischen Schaltungen entdeckt, ist mit Hilfe der unten aufgeftihrten MeBgerate die Ursache (Ursachen)
<2u erinitteln. Ist die Fehlerstelle (die Fehlerstellen) gefunden, den Fehler durch Reparatur, Auswechseln oder Einstellung beheben.
"Es! dirfen keine Einstellungen vorgenommen werden, wenn die entsprechenden MeBgerate nicht vorhanden sind.
e Um eine héhere Packungsdichte bei einem kleineren Gerat zu erreichen, sind die meisten aut or Platinen verwendeten
elektrischen Schaltungselemente oberflachenmontierte Teile von kleiner GréBe.
_
Beim Auswechseln
von Teilen im Rahmen
von Wartungsarbeiten
so schnell wie meglich mit dem Létkolben arbeiten.
Oberflachenmontierte Teile haben im Vergleich zu den gréBeren diskreten Teilen. wie sie fur Fernseher und stationare Decks
verwendet werden, eine schlechte Hitzebestandigkeit. Daher diirfen die Pins dieser Teile nicht zu lange. der Hitze des Létkolbens
ausgeseizt werden, da sie sonst beschadigt werden kénnen. Besondere Vorsicht ist beim Auswechsein'von Chipkondensatoren
erforderlich. Es empfiehlt sich, einen temperaturgeregelten Keramik-Létkolben zu verwenden (Temperatur an der' Spitze: 250°C,
Kontaktzeit: weniger als 5 Sekunden).
< Einstellen des Video/LCD-Teils >
e Mefagerate:
*Tonfrequenzgenerator (CR-Oszillator)
*Video-Aufnahmecassette
7
alee caeeeten JIGWRS5-SNSP...NTSC\
(Fur Einstellung des Y/C-, Audio- und Servosystems)
ss
JIGWRS5-SCSP.. -PAL
"*Netzadapter
"a
*Gleichstromkabel (Netzadapter-Zubehdr)
*AV-Ausgangskabel (Zubehdr)
"Video-Verlangerungskabel
