WAREMA 530 Montageanleitung Seite 3

1 Hinweise zur Sicherheit und zum
Produkt
Warnhinweise sind mit diesem Symbol in der Anlei-
tung gekennzeichnet.
Die Anleitung vor dem Gebrauch des Produktes
durchlesen.
Die Sicherheits- und Einstellhinweise beachten.
Die grundlegenden Sicher-
heitshinweise sind unter
(www.warema.de/Sicherheitshinweise)
abrufbar.
Zielgruppe
Die Anleitung richtet sich an die Fachkraft, den qualifizier-
ten Monteur.
Zulässige Tätigkeiten
Zulässig sind nur Tätigkeiten an dem Produkt, die in die-
ser Anleitung beschrieben sind. Es dürfen keinerlei sons-
tige Veränderungen ohne schriftliche Genehmigung von
WAREMA vorgenommen werden.
Sollten vor oder während der Montage Unklarheiten auftau-
chen, bitte per Mail an service@warema.de
fon an die +49 9391 20-9333 wenden.
Bestimmungsgemäße Verwendung
Die nachfolgenden Angaben gelten für folgendes Produkt:
Gelenkarm-Markise Terrea 530
Das Produkt ist ein außenliegender Sonnenschutz, der als
Wärme- und Blendschutz eingesetzt wird.
816547 [Rev. 6 - de]/05.12.2023
Hinweise zur Sicherheit und zum Produkt
Teilebezeichnung
1
2
3
4

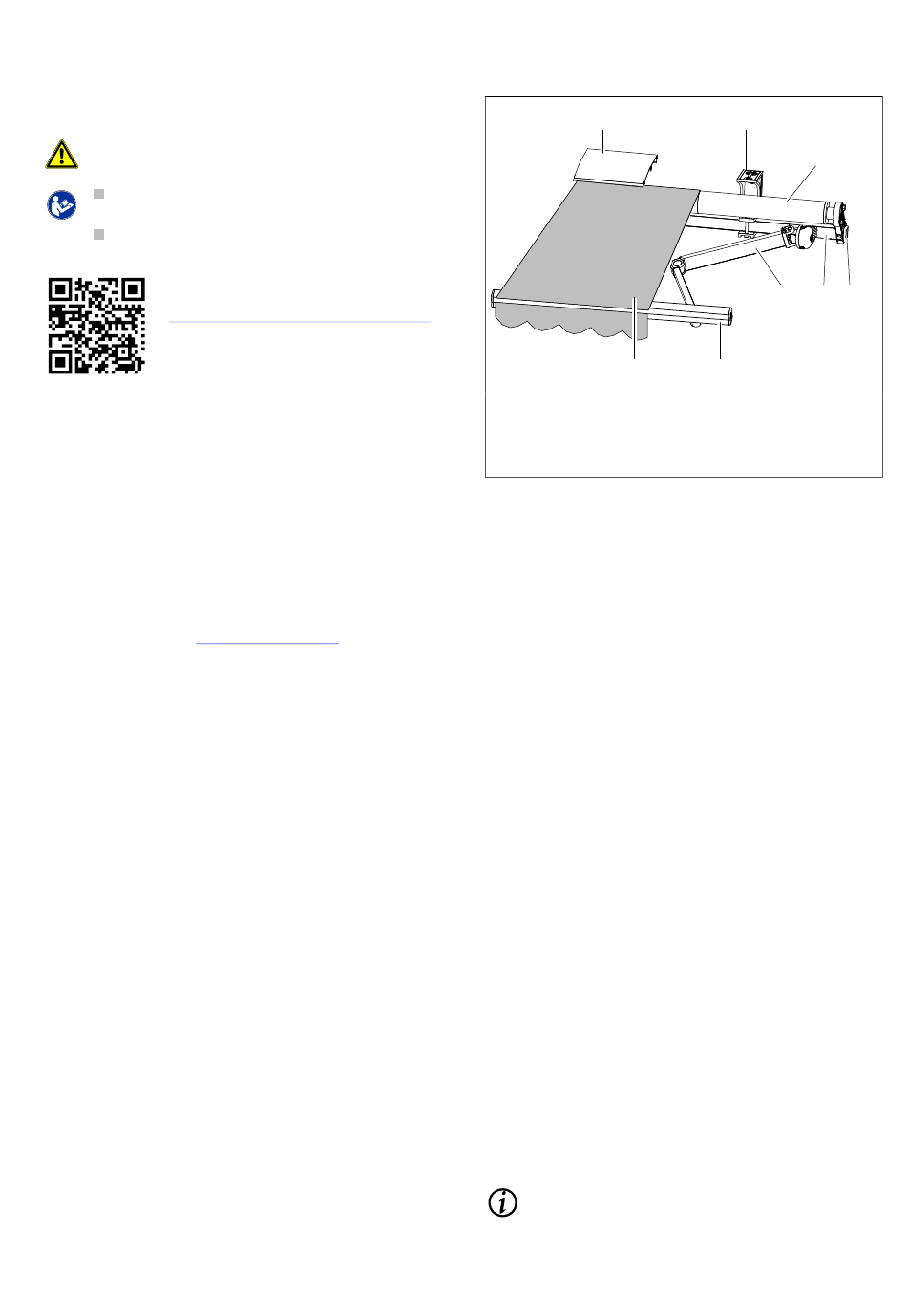

Abb. 1:
Windwiderstand
Die maximal zulässige Windgeschwindigkeit (Windgrenz-
wert) für das Produkt im ausgefahrenen Zustand beträgt:
10 m/s (Beaufort 5)
Mit Überschreiten der maximal zulässigen Windgeschwin-
oder per Tele-
digkeit muss das Produkt eingefahren werden. Die Monta-
geart und der Montageuntergrund können die maximal zu-
lässige Windgeschwindigkeit reduzieren.
Das montierte Produkt erfüllt die Anforderungen der aufge-
führten Windgeschwindigkeit, wenn bei der Montage folgen-
de Anweisungen befolgt werden:
– Verwendung der vom Hersteller empfohlenen Art und
Anzahl der Konsolen
– Verwendung von Befestigungsmaterial, das für den
Montageuntergrund geeignet ist (verantwortlich für die
richtige Auswahl ist der Monteur)
– Berücksichtigung der vom Hersteller angegebenen Aus-
zugskräfte für Dübel
– Einhaltung der Verarbeitungsvorschriften des Befesti-
gungsmaterialherstellers (verantwortlich für die Einhal-
tung ist der Monteur)
Je nach Montageuntergrund kann es aufgrund der Varianz
dieses Baustoffes zu einer abweichend maximal zulässigen
Windgeschwindigkeit (Windgrenzwert) kommen.
Regenklasse
Das Produkt erfüllt die Leistungsklasse 2 ab einem Nei-
gungswinkel von 14°.
Daten für Elektroantrieb
1
8
Regendach 5
Konsole 6
Tuchwelle 7
Abdeckkappe 8
Teileübersicht Gelenkarm-Markise Terrea 530
INFO
Separate Anleitung für den Motor beachten.
2
3
6 5 4
7
Tragrohr
Gelenkarm
Ausfallprofil
Markisentuch
Seite 3 | 12
