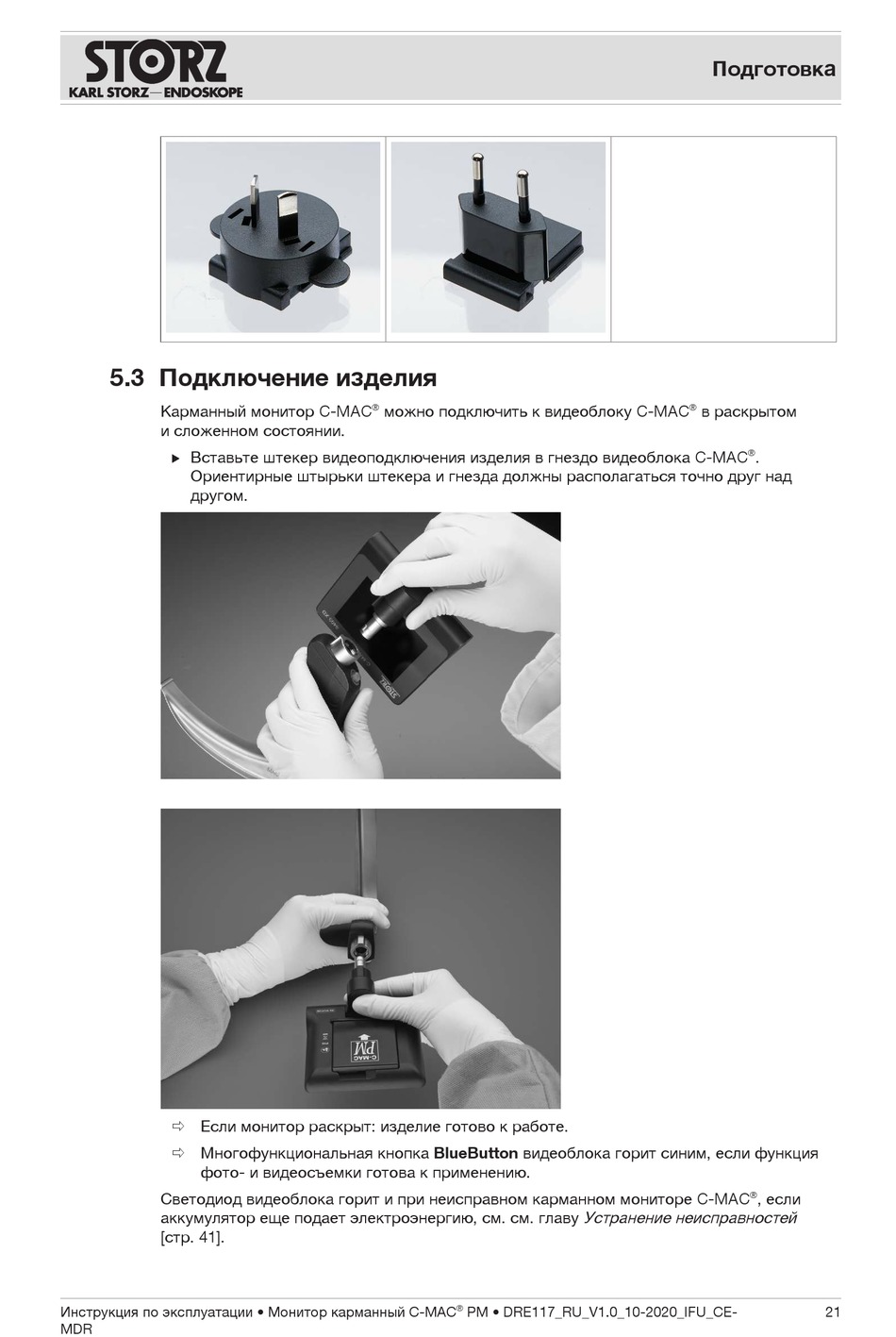

5.3 Подключение изделия
Карманный монитор C-MAC
и сложенном состоянии.
Вставьте штекер видеоподключения изделия в гнездо видеоблока C-MAC
Ориентирные штырьки штекера и гнезда должны располагаться точно друг над
другом.
ð Если монитор раскрыт: изделие готово к работе.
ð Многофункциональная кнопка BlueButton видеоблока горит синим, если функция
фото- и видеосъемки готова к применению.
Светодиод видеоблока горит и при неисправном карманном мониторе C-MAC
аккумулятор еще подает электроэнергию, см. см. главу Устранение неисправностей
[стр. 41].
Инструкция по эксплуатации • Монитор карманный C-MAC
MDR
®
можно подключить к видеоблоку C-MAC
®
PM • DRE117_RU_V1.0_10-2020_IFU_CE-
Подготовка
®
в раскрытом
®
.
®
, если
21
