Schritt 5:

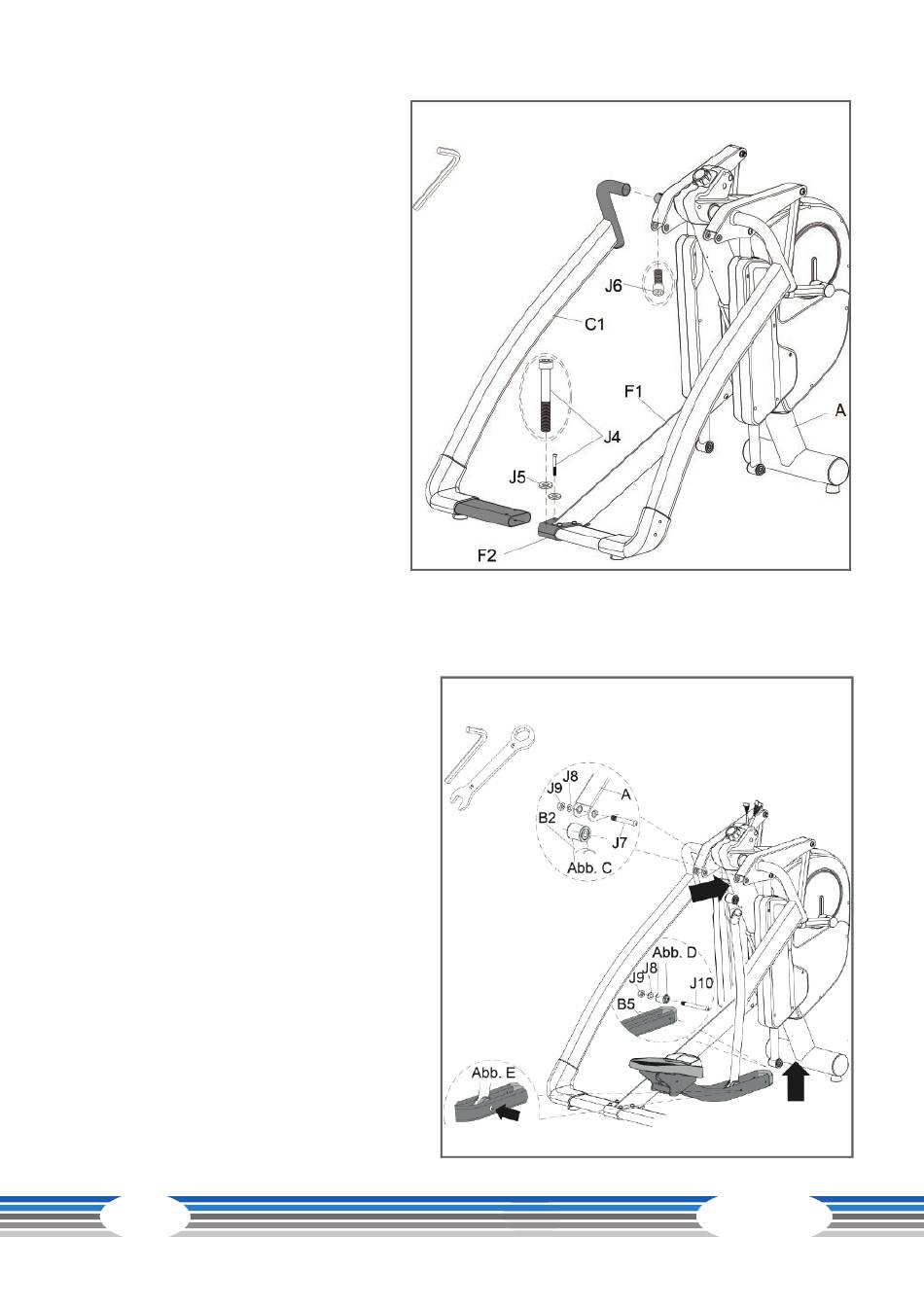

Montage des linken Stützrahmens (C1)
1.
Verbinden
Sie
Stützrahmen (C1) am Hauptrahmen
(A) mit einer Schraube (J6) oben
und zwei Schrauben (J2) und der
Halterung (F2) unten.
2.
Ziehen Sie alle Schrauben aus den
vorherigen Schritten fest.
Schritt 6:
Montage der Pedalstangen
1.
Verbinden Sie die rechte Pedalstange
(B2) oben mit dem Hauptrahmen
(A) und befestigen Sie diese mit den
Muttern (J9), Unterlegscheiben (J8)
und Schrauben (J3) wie in Abb. C.
2.
Befestigen Sie die Pedalstange unten
am Hauptrahmen mit einem Bolzen
(J5), einer Unterlegscheibe (J8) und
einer Mutter (J9) wie in Abb. D.
3.
Ziehen Sie den Bolzen (J5) und die
Mutter (J9) fest; siehe Abb. E.
4.
Wiederholen Sie den Vorgang für die
linke Pedalstange (B1).
18
den
linken
