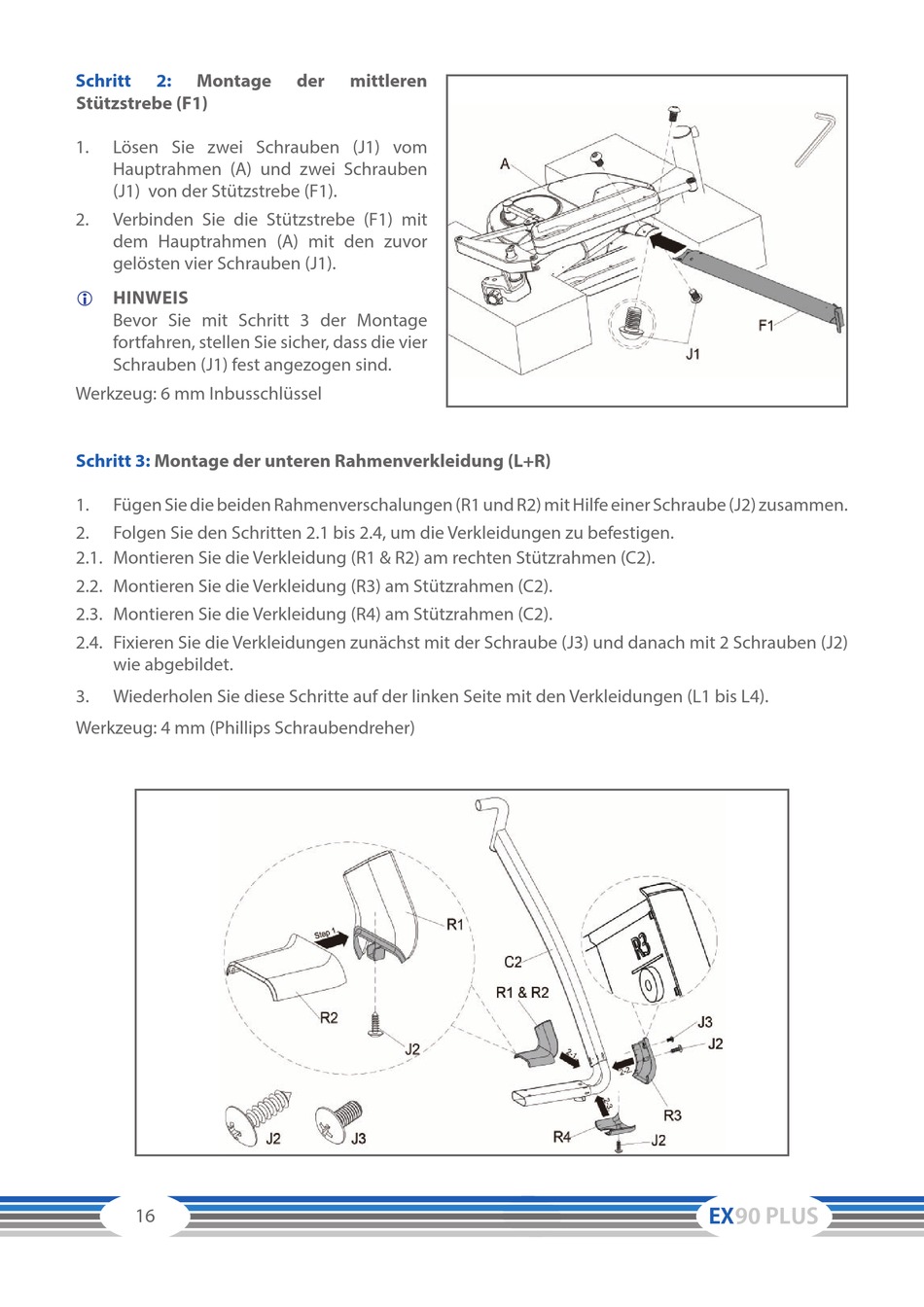

Schritt
2:
Montage
Stützstrebe (F1)
1.
Lösen Sie zwei Schrauben (J1) vom
Hauptrahmen (A) und zwei Schrauben
(J1) von der Stützstrebe (F1).
2.
Verbinden Sie die Stützstrebe (F1) mit
dem Hauptrahmen (A) mit den zuvor
gelösten vier Schrauben (J1).
HINWEIS
Bevor Sie mit Schritt 3 der Montage
fortfahren, stellen Sie sicher, dass die vier
Schrauben (J1) fest angezogen sind.
Werkzeug: 6 mm Inbusschlüssel
Schritt 3:
Montage der unteren Rahmenverkleidung (L+R)
1.
Fügen Sie die beiden Rahmenverschalungen (R1 und R2) mit Hilfe einer Schraube (J2) zusammen.
2.
Folgen Sie den Schritten 2.1 bis 2.4, um die Verkleidungen zu befestigen.
2.1. Montieren Sie die Verkleidung (R1 & R2) am rechten Stützrahmen (C2).
2.2. Montieren Sie die Verkleidung (R3) am Stützrahmen (C2).
2.3. Montieren Sie die Verkleidung (R4) am Stützrahmen (C2).
2.4. Fixieren Sie die Verkleidungen zunächst mit der Schraube (J3) und danach mit 2 Schrauben (J2)
wie abgebildet.
3.
Wiederholen Sie diese Schritte auf der linken Seite mit den Verkleidungen (L1 bis L4).
Werkzeug: 4 mm (Phillips Schraubendreher)
16
der
mittleren
EX90 PLUS
